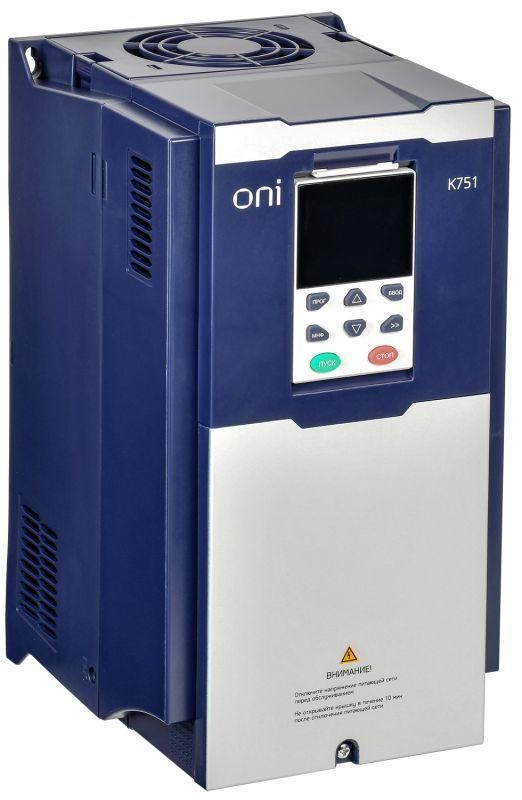

Преобразователь частоты K751 380В трехфазный 15-18 кВт 32-37А - K751-33-1518TM IEK

Преобразователь частоты ONI K751 - устройство для точного регулирования скорости трёхфазных электродвигателей мощностью до 18 кВт. Найдёт применение на промышленных линиях, в крановых системах и других задачах, где важна плавная управляемость. Артикул k751-33-1518tm соответствует модели с номинальным током 37 А и напряжением питания 400 В.

Назначение и область применения

Преобразователь частоты ONI K751 предназначен для управления асинхронными двигателями переменного тока. Он обеспечивает плавный пуск, регулируемую скорость вращения и точную остановку. Особенно эффективен там, где требуется высокий пусковой момент или частые изменения режима работы.

• Подъёмные механизмы, краны, лифты - благодаря встроенному тормозному сопротивлению и специальным параметрам управления
• Производственные линии: цемент, бумага, текстиль, полиграфия, литьё пластиков
• Конвейеры, насосы, вентиляторы, компрессоры
• Применяется в промышленных, коммерческих и жилых объектах, где есть необходимость энергосбережения и контроля над приводом

Технические характеристики

• Напряжение сети: 400 В (трёхфазное), допускает колебания +-10%
• Номинальная мощность: 18 кВт - рассчитан на двигатели этого класса
• Выходной ток: 37 А - максимальный постоянный ток, который может выдать преобразователь
• Выходное напряжение: до 483 В - позволяет поддерживать нужный крутящий момент даже при снижении входного напряжения
• Максимальная частота: 600 Гц - подходит для высокоскоростных приводов, например, шпиндели, центрифуги
• Частота сети: 50/60 Гц - совместим с сетями России, Европы, стран СНГ
• Защита: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки в закрытом щите
• Тормозное сопротивление: встроенное - позволяет быстро останавливать двигатель без внешних элементов
• Интерфейс связи: Modbus RTU через один порт RS-485 - возможность интеграции в автоматизированные системы управления
• Задание параметров: ручное (через кнопки на корпусе), дистанционное (по RS-485), через внешний контроллер
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты ONI K751 подключается к трёхфазной сети 400 В и двигателю с аналогичным напряжением. Для монтажа необходимо соблюдать следующие условия:

• Установка - только в электрощитовой с защитой от пыли и влаги (IP20 не защищает от окружающей среды)
• Посадочные размеры - проверьте габариты перед заказом, особенно при замене старого оборудования
• Кабельные вводы - используются стандартные зажимы для проводов сечением до 25 мм2 (для силовых цепей)
• Заземление - обязательно! Обязательно подключить PE-проводник к клемме заземления на корпусе
• Охлаждение - естественная конвекция; не перекрывать воздушные каналы, расстояние до стен - минимум 10 см
• RS-485 - использовать экранированный двужильный кабель, заземлить экран с одной стороны

Безопасность и стандарты

Преобразователь частоты ONI K751 соответствует требованиям безопасности, предъявляемым к промышленному оборудованию в РФ и ЕАЭС. Устройство прошло обязательные испытания на электромагнитную совместимость (ЭМС) и тепловую стойкость. Применяет принципы функциональной безопасности при работе с тормозными циклами, что важно для подъёмных механизмов.

Преимущества

• Встроенное тормозное сопротивление исключает необходимость внешнего модуля - экономия места и стоимости
• LCD-панель на корпусе даёт доступ к основным параметрам без подключения к компьютеру
• Поддержка Modbus RTU - легко интегрируется в SCADA и PLC-системы
• Широкий диапазон частот (до 600 Гц) - позволяет работать с высокоскоростными приводами
• Серия K751 имеет 14 вариантов мощности - можно выбрать подходящий вариант для будущего масштабирования

Ограничения применения

• Не предназначен для работы во взрывоопасных зонах - степень защиты IP20 не допускает установку вне герметичных шкафов
• Не работает от однофазной сети - требует именно трёхфазного питания 400 В
• Не рекомендован для длительной работы на минимальных оборотах без принудительного охлаждения - возможен перегрев двигателя
• Не поддерживает протоколы Profibus, CANopen, EtherCAT - только Modbus RTU
• Не имеет встроенного фильтра гармоник - при чувствительных нагрузках потребуется внешняя фильтрация

Примеры использования

• Лебёдка на заводе по производству бетонных изделий - плавный пуск и точная остановка груза
• Центрифуга в химической лаборатории - регулировка скорости от 0 до 500 Гц
• Конвейер в пищевой промышленности - изменение скорости в зависимости от потока сырья
• Вентилятор в HVAC-системе торгового центра - энергосберегающее управление по температуре

Практические советы

• Перед первым запуском - выполните автопараметризацию двигателя через меню на LCD-панели
• Настройте тормозной контур: время торможения и уровень тормозного момента должны соответствовать массе груза
• При использовании длинных кабелей между преобразователем и двигателем (>50 м) - установите dV/dt-фильтр
• Для удалённого управления через RS-485 - используйте терминалы с поддержкой Modbus RTU, например, HMI-панели
• Не забывайте про периодическую очистку радиатора от пыли - каждые 3–6 месяцев в условиях производства
• Если двигатель часто останавливается - увеличьте мощность тормозного сопротивления, чтобы избежать перегрузки по напряжению
