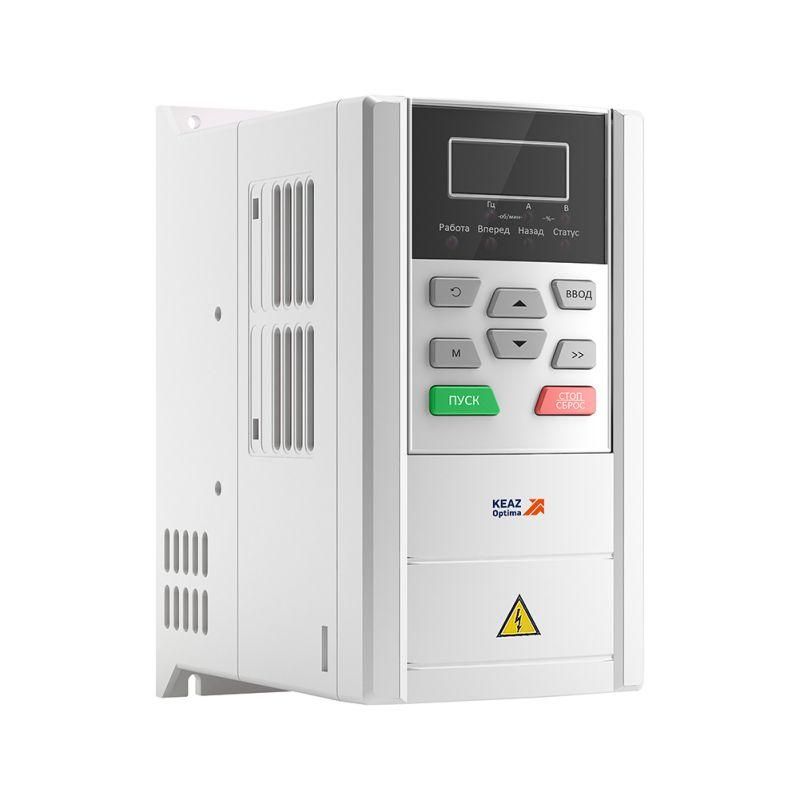

Преобразователь частоты OptiCore A300-1K5-H0K75-380-0-Т |342635| КЭАЗ

Преобразователь частоты A300-1K5-H0K75-380-0-Т от КЭАЗ предназначен для точного регулирования скорости асинхронных и синхронных двигателей с постоянными магнитами. Модель рассчитана на работу в сетях 380 В, имеет мощность 1,5 кВт и поддерживает управление через RS-485 и ПК - идеально подходит для автоматизированных производственных линий.

Назначение и область применения

Преобразователь частоты A300-1K5-H0K75-380-0-Т используется для управления электродвигателями в системах, где требуется изменение скорости вращения. Применяется в оборудовании с переменной нагрузкой: насосах, вентиляторах, конвейерах, компрессорах, станках с ЧПУ и других устройствах промышленной автоматизации. Подходит как для разомкнутых, так и для замкнутых систем управления по скорости.

Технические характеристики

• Сетевое напряжение: 380 В (трёхфазное)
• Номинальная мощность: 1,5 кВт
• Номинальный ток: 3,8 А
• Количество фаз: 3
• Частота сети: 50/60 Гц
• Максимальная выходная частота: 600 Гц - позволяет управлять высокоскоростными двигателями
• Тип преобразователя: U-преобразователь напряжения - обеспечивает стабильное соотношение напряжения и частоты
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, не герметичен
• Интерфейс связи: RS-485 - для подключения к контроллерам и SCADA-системам
• Способ задания параметров: ручной - через кнопки на лицевой панели
• Подключение к ПК: да - возможность настройки и мониторинга через программное обеспечение

Совместимость и монтаж

Преобразователь частоты A300-1K5-H0K75-380-0-Т совместим с большинством трёхфазных асинхронных и синхронных двигателей до 1,5 кВт. Для установки требуются: - трёхфазная сеть 380 В +-10%; - заземление; - свободное пространство вокруг корпуса для теплоотвода (минимум 10 см с каждой стороны); - кабели сечением не менее 2,5 мм2 для силовой цепи. Монтаж выполняется на вертикальной поверхности, избегая прямого попадания воды, масла и пыли. Установка в шкафах допускается при наличии принудительной вентиляции.

Безопасность и стандарты

Преобразователь частоты A300-1K5-H0K75-380-0-Т соответствует требованиям безопасности EN 61800-5-1 и ГОСТ Р 51319. Он оснащён внутренней защитой от перегрузки, перегрева, короткого замыкания и потери фазы. Однако из-за степени защиты IP20 не предназначен для установки в условиях повышенной запылённости или влажности без дополнительной защиты шкафа.

Преимущества

• Высокая точность регулирования скорости благодаря широкому диапазону выходной частоты (до 600 Гц)
• Гибкая настройка через интерфейс RS-485 и ПК - удобно для интеграции в автоматизированные системы
• Простая ручная настройка без необходимости внешнего оборудования
• Совместимость с двигателями с постоянными магнитами - расширяет возможности применения
• Надёжная защита от аварийных режимов работы

Ограничения применения

• Не применяется в помещениях с уровнем защиты ниже IP54 - корпус не защищён от пыли и брызг
• Не рекомендован для длительной работы на пределе мощности (более 1,5 кВт) - возможен перегрев
• Требуется внешний тормозной резистор при частых торможениях - встроенного тормоза нет
• Не подходит для однофазных сетей - работает только от трёхфазного напряжения 380 В
• Настройка параметров исключительно ручная - отсутствует сенсорный экран или беспроводная связь

Примеры использования

• Конвейерная лента в пищевой промышленности - плавный пуск и регулирование скорости
• Циркулярный станок с ЧПУ - точное управление оборотами режущего инструмента
• Вентиляционная система в производственном помещении - энергосбережение при снижении нагрузки
• Насосная станция - автоматическое поддержание давления в трубопроводе

Практические советы

• Перед первым запуском проверьте правильность подключения фаз L1/L2/L3 - неверная коммутация вызывает отказ
• При использовании с длинным кабелем между преобразователем и двигателем (более 50 м) установите входной дроссель для подавления помех
• Для удалённой диагностики используйте ПК + RS-485 - программа от КЭАЗ позволяет записывать параметры работы
• Не закрывайте радиаторы - даже при IP20 важно обеспечить естественную циркуляцию воздуха
• При работе в условиях колебаний напряжения (частые просадки) рекомендуется установка стабилизатора
