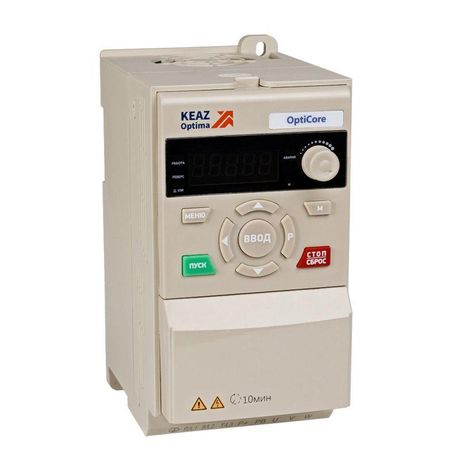

Преобразователь частоты OptiCore B100-H1K5-380-Т |337059| КЭАЗ

Преобразователь частоты OptiCore B100-H1K5-380-Т - устройство для регулирования скорости трёхфазного асинхронного двигателя мощностью до 1,5 кВт. Подходит для промышленного оборудования, требующего точного управления моментом и скоростью. Бренд КЭАЗ обеспечивает надёжность в условиях высокой нагрузки, артикул 337059 соответствует серийному исполнению с встроенным тормозным модулем.

Назначение и область применения

Преобразователь частоты OptiCore B100-H1K5-380-Т предназначен для управления скоростью вращения трёхфазных электродвигателей. Он позволяет плавно запускать и останавливать оборудование, снижает пиковые нагрузки на сеть и продлевает срок службы механических узлов. Применяется в системах с переменной нагрузкой: насосах, вентиляторах, конвейерах, компрессорах, станках с ЧПУ и других устройствах, где важна энергоэффективность и контроль оборотов.

Технические характеристики

• Номинальная мощность: 1,5 кВт - поддерживает двигатели с такой rated мощностью в тяжёлом режиме работы;
• Номинальный ток: 4,5 А - максимальный постоянный ток на выходе при длительной работе;
• Сетевое напряжение: 342–484 В - работает в диапазоне от 380 В +-20%, совместим с сетями 380 В и 400 В;
• Частота сети: 50/60 Гц - адаптирован для российских и международных сетей;
• Максимальная выходная частота: 1000 Гц - позволяет управлять двигателями с высокими требованиями к скорости, например, шпинделям;
• Тип преобразователя: U-преобразователь напряжения - формирует синусоидальное напряжение на выходе, оптимизированное для асинхронных двигателей;
• Степень защиты IP20 - защищён от контакта с пальцами и крупными предметами, но не от пыли и влаги; требуется установка в закрытом щите;
• Интерфейс связи RS-485 - возможность подключения к автоматизированным системам управления (SCADA, PLC);
• Подключение к ПК - доступна настройка через программное обеспечение (например, через USB-RS485 адаптер);
• Способ задания параметров: ручной (панель), дистанционный (кнопки/потенциометр) и через интерфейс - гибкая настройка под любую систему управления;
• Встроенный тормозной модуль - позволяет эффективно тормозить двигатель без внешних резисторов, снижает время остановки и износ механических тормозов.

Совместимость и монтаж

OptiCore B100-H1K5-380-Т рассчитан на подключение к трёхфазным двигателям с напряжением 380 В. Для монтажа необходима установка в электрощит с достаточным охлаждением - корпус не имеет вентилятора и не защищён от пыли. Обязательно соблюдать посадочные размеры и заземление. Кабели входа и выхода должны быть сечением не менее 2,5 мм2 (для медного провода). Подключать к сети можно только после проверки правильности фазировки. Интерфейс RS-485 требует экранированного кабеля с терминаторами на концах цепи.

Безопасность и стандарты

Преобразователь частоты OptiCore B100-H1K5-380-Т соответствует требованиям безопасности EN 61800-5-1 и ГОСТ Р 51317.1. Устройство оснащено функциями защиты от перегрузки, перегрева, короткого замыкания и потери фазы. Наличие встроенного тормозного модуля исключает риск самопроизвольного вращения ротора при остановке. Работа возможна только при наличии заземления и в соответствии с нормами ПУЭ.

Преимущества

• Встроенный тормозной модуль экономит место и стоимость - не нужен внешний тормозной резистор;
• Высокая частота выхода (до 1000 Гц) - подходит для высокоскоростных задач, таких как шпиндельные системы;
• Гибкий способ настройки - можно менять параметры прямо на устройстве, с пульта или через ПК;
• Широкий диапазон входного напряжения (342–484 В) - устойчив к колебаниям в сети;
• Компактный размер и надёжная сборка от КЭАЗ - подходит для плотной компоновки в щитах.

Ограничения применения

• Не применяется во взрывоопасных средах - степень защиты IP20 не допускает работу вне герметичных щитов;
• Не подходит для однофазных двигателей - только для трёхфазных;
• Запрещена работа при температуре выше +40 C без принудительного охлаждения - требует вентиляции в щите;
• Не рекомендован для частых пусков более 10 раз в час - может вызвать перегрев силовой части;
• Не используется с синхронными двигателями - только с асинхронными.

Примеры использования

• Конвейерная лента в пищевой промышленности - плавный пуск и остановка предотвращают проскальзывание продуктов;
• Циркулярный станок с ЧПУ - управление скоростью шпинделя до 1000 Гц повышает качество реза;
• Вентиляция в производственном помещении - снижение оборотов при малой нагрузке даёт экономию до 30% энергии;
• Насосная система водоснабжения - поддержание давления за счёт изменения частоты вращения насоса.

Практические советы

• Перед первым запуском выполните автопараметризацию - устройство само определит параметры двигателя;
• При использовании RS-485 используйте кабель с экраном и заземлённым экраном на одном конце - это снизит помехи;
• Если двигатель часто останавливается, убедитесь, что тормозной модуль не перегревается - контролируйте температуру корпуса;
• Для долгой работы в жарких помещениях добавьте вентиляцию или радиаторы рядом со щитом;
• Артикул 337059 - это именно модель с встроенным тормозом; если нужен вариант без него - выбирайте другую версию OptiCore B100.
