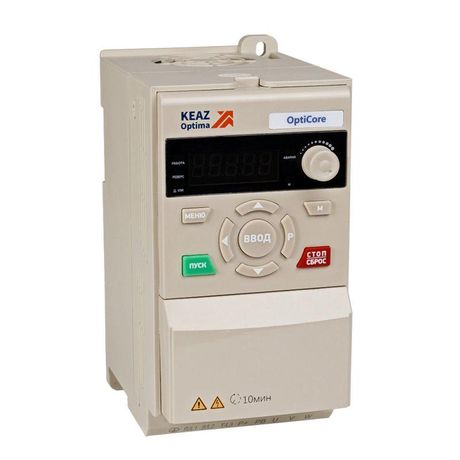

Преобразователь частоты OptiCore B100-H0K75-380-Т |337058| КЭАЗ

Преобразователь частоты OptiCore B100-H0K75-380-Т - компактное устройство для регулирования скорости трёхфазного электродвигателя мощностью до 0,75 кВт. Подходит для автоматизации оборудования с постоянной или переменной нагрузкой. Бренд КЭАЗ обеспечивает надёжность, а артикул 337058 позволяет точно идентифицировать модель в каталоге.

Назначение и область применения

Преобразователь частоты OptiCore B100-H0K75-380-Т управляет скоростью вращения двигателя за счёт изменения частоты и напряжения на выходе. Он предназначен для работы с электродвигателями мощностью 0,75 кВт в условиях тяжёлого режима - когда требуется устойчивый запуск, точная регулировка и длительная работа под нагрузкой. Применяется в системах с насосами, вентиляторами, конвейерами, компрессорами и другим оборудованием, где важно экономить энергию или избежать гидравлических ударов.

Технические характеристики

• Тип: U-преобразователь напряжения - обеспечивает линейную зависимость между входным и выходным напряжением, что повышает стабильность работы двигателя.
• Питание: 342–484 В, три фазы - совместим с сетями 380 В +-15%, распространёнными в промышленности.
• Мощность: 0,75 кВт - рассчитан на двигатели с такой номинальной мощностью; перегрузка допускается временно, но не рекомендуется.
• Выходной ток: 3 А - максимальный ток, который может выдавать устройство в установившемся режиме.
• Частота выхода: до 1000 Гц - позволяет управлять высокоскоростными механизмами, например, шпинделями или центрифугами.
• Частота сети: 50/60 Гц - работает в любых регионах мира с этими стандартами.
• Защита: IP20 - защищён от прикосновений к токоведущим частям и крупным частицам, но не от пыли и влаги; требует установки в закрытом щите.
• Интерфейсы: RS-485 - для подключения к системам управления (PLC, SCADA); поддержка подключения к ПК через адаптер.
• Задание параметров: ручное (на панели), дистанционное (через кнопки) и через интерфейс (команды по RS-485).
• Тормозной модуль: встроенный - позволяет эффективно тормозить двигатель без внешних элементов, снижая время остановки.

Совместимость и монтаж

OptiCore B100-H0K75-380-Т подключается к трёхфазному двигателю с номиналом 0,75 кВт и током до 3 А. Для монтажа необходима установка в электрический шкаф с достаточным охлаждением - устройство не имеет вентилятора и не защищено от пыли. Клеммы для подключения питания и двигателя расположены сверху и снизу - соблюдайте полярность и затягивайте контакты моментом 0,5–0,7 Нм. Кабель питания должен иметь сечение не менее 1,5 мм2 (медный). Подключение к ПК осуществляется через USB-RS485 адаптер и программное обеспечение КЭАЗ.

Безопасность и стандарты

Устройство соответствует требованиям безопасности EN 61800-5-1 и EN 60204-1. Защита IP20 исключает риск поражения током при нормальном использовании в закрытой среде. Автоматическая защита от перегрева, перегрузки, короткого замыкания и потери фазы активируется при возникновении аварийных ситуаций. Не используйте в местах с взрывоопасной средой или повышенной влажностью.

Преимущества

• Встроенный тормозной модуль - не нужен внешний тормозной резистор, что упрощает сборку и снижает стоимость системы.
• Широкий диапазон входного напряжения (342–484 В) - устойчив к колебаниям в сети, типичным для промышленных объектов.
• Гибкая настройка - можно задавать параметры как с панели, так и удалённо, что удобно при интеграции в автоматизированные процессы.
• Компактный размер - занимает мало места в распределительном щите, особенно ценится при модернизации старых линий.

Ограничения применения

• Не применяйте вне закрытого шкафа - степень защиты IP20 не защищает от пыли, влаги и брызг.
• Не подключайте двигатели выше 0,75 кВт - возможен перегрев и отказ устройства даже при кратковременной перегрузке.
• Не используется в системах с частыми пусками более 10 раз в час - это сокращает срок службы силовых элементов.
• Требуется принудительное охлаждение помещения - температура окружающей среды должна быть +5…+40 C, без конденсации влаги.

Примеры использования

• Конвейерная лента на пищевом производстве - плавный пуск и остановка предотвращают проскальзывание продуктов.
• Циркуляционный насос в системе отопления - регулирует расход воды в зависимости от температуры, снижая энергопотребление на 20–30%.
• Вентилятор в сушильной камере - изменяет скорость вращения по сигналу от термодатчиков.
• Шпиндель станка ЧПУ - обеспечивает точную работу на высоких оборотах до 1000 Гц.

Практические советы

• Перед первым запуском проверьте соответствие номинала двигателя и преобразователя - OptiCore B100-H0K75-380-Т рассчитан именно на 0,75 кВт, а не на 1,1 кВт.
• Настройте параметры ускорения и замедления - слишком быстрый пуск вызывает скачки тока, слишком медленный - снижает производительность.
• Используйте фильтры EMI при наличии чувствительной аппаратуры рядом - преобразователь создаёт помехи в радиочастотном диапазоне.
• Обязательно заземлите корпус и металлический шкаф - это гарантирует безопасность и стабильность работы интерфейса RS-485.
• При подключении к ПК сохраняйте профили настроек - они позволяют быстро восстанавливать рабочие параметры после сброса.
