Преобразователь частоты STV320 0.75 кВт 400В | STV320U07N4 SE APC

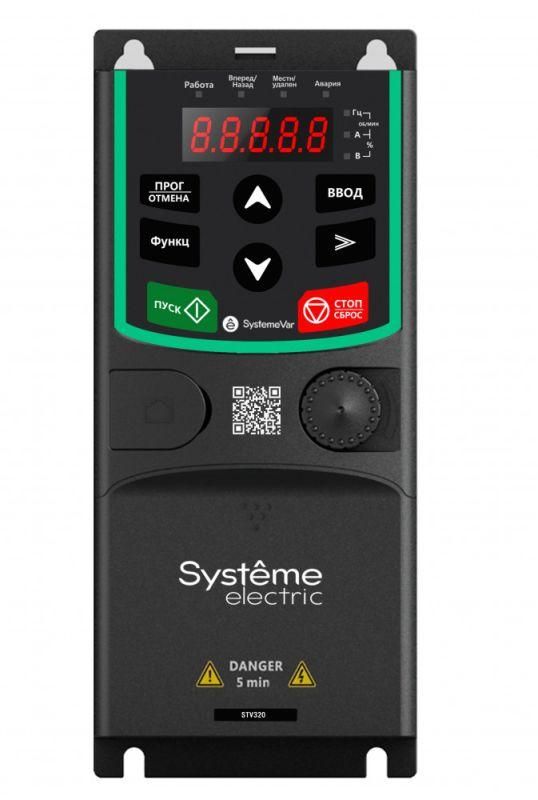

Преобразователь частоты 0.75 кВт 400В SE - компактное устройство от бренда Systeme Electric для точного регулирования скорости трёхфазных асинхронных двигателей. Артикул stv320u07n4 подходит для автоматизации оборудования в промышленных условиях с сетью 400 В.

Назначение и область применения

Преобразователь частоты 0.75 кВт 400В SE управляет скоростью вращения двигателя, изменяя частоту и напряжение на выходе. Это позволяет экономить энергию, снижать механические нагрузки и точно контролировать процесс. Устройство применяется в системах с переменной нагрузкой: насосы, вентиляторы, конвейеры, компрессоры, станки с ЧПУ. Подходит для работы в промышленных зонах с жесткими требованиями к надёжности.

Технические характеристики

• Номинальная мощность: 0,75 кВт (G-тип - повышенная перегрузочная способность)
• Выходной ток: 2,5 А
• Напряжение питания: 380–440 В, 3 фазы, +-15%/+10%
• Частота сети: 50/60 Гц, допустимое отклонение +-0,05%
• Напряжение на выходе: до 400 В
• Максимальная выходная частота: 400 Гц
• Максимальная выходная мощность: 2,5 кВт (кратковременно)
• Несущая частота ШИМ: 8 кГц
• Аналоговые входы: 2 (для сигналов 0–10 В / 4–20 мА)
• Цифровые входы: 5 (управление запуском, остановом, переключением режимов)
• Аналоговые выходы: 2 (сигналы для контроля температуры, давления, оборотов)
• Цифровые выходы: 2 (сигнализация аварий, готовности, состояния)
• Интерфейсы: Modbus RTU через RS-485 (1 порт)
• Степень защиты: IP20 (защита от прикосновений и крупной пыли, не предназначено для уличной установки)
• Габариты: 80×140,5×185 мм
• Вес: 1 кг
• Способы задания параметров: ручная настройка на панели, дистанционно через интерфейс, по Modbus
• Гарантия: 2 года

Совместимость и монтаж

Преобразователь частоты 0.75 кВт 400В SE совместим с большинством трёхфазных асинхронных двигателей мощностью до 0,75 кВт. Для подключения требуется трёхфазная сеть 380–440 В. Клеммы для силовой части и управления расположены сбоку - доступны после снятия крышки. Монтаж осуществляется на вертикальную поверхность с соблюдением минимальных зазоров: 50 мм сверху и снизу, 20 мм с боков - для обеспечения естественной вентиляции. Не требует внешнего радиатора. Подключение к шине RS-485 выполняется экранированным кабелем, заземление экрана - только на стороне контроллера.

Безопасность и стандарты

Преобразователь частоты 0.75 кВт 400В SE соответствует требованиям безопасности IEC/EN 61800-5-1. Защита IP20 исключает риск прикосновения к токоведущим частям, но не защищает от попадания воды или пыли. Устройство не имеет встроенных предохранителей - необходимо использовать внешнюю защиту по питанию (автоматический выключатель C-характеристикой, 6–10 А). Работает при температуре от –10C до +50C, относительной влажности до 90% без конденсации.

Преимущества

• Высокая перегрузочная способность G-типа: 150% в течение минуты, что позволяет запускать тяжёлые механизмы без выбросов тока.
• Поддержка Modbus RTU - легко интегрируется в системы автоматизации с PLC.
• Компактный размер и малый вес - удобен для установки в щитах с ограниченным пространством.
• Два аналоговых входа и два выхода позволяют реализовать замкнутые циклы управления (например, по давлению или уровню).
• Настройка параметров возможна как с лицевой панели, так и удалённо - гибкость в обслуживании.

Ограничения применения

• Не предназначен для работы во взрывоопасных средах - степень защиты IP20 не соответствует требованиям ATEX.
• Запрещена установка в местах с постоянным воздействием воды, масла, металлической пыли - требуется помещение с контролируемой средой.
• Не работает с однофазными двигателями - только с трёхфазными.
• Максимальная выходная мощность 2,5 кВт - только кратковременная; длительная работа возможна лишь на 0,75 кВт.
• Отсутствие встроенного фильтра EMI - при чувствительном оборудовании рекомендуется установка внешних фильтров.

Примеры использования

• Вентиляция в цеху: регулирование скорости вентилятора по температуре воздуха через аналоговый вход.
• Конвейерная лента: плавный пуск и останов, управление скоростью по сигналу с PLC через Modbus.
• Насосная станция: поддержание постоянного давления в трубопроводе с помощью обратной связи по давлению (аналоговый выход + вход).
• Ленточная пилорама: точная настройка скорости реза по типу древесины, сохранение момента при перегрузках благодаря G-типу.

Практические советы

• Перед первым запуском проверьте соответствие номинального тока двигателя (не более 2,5 А) и напряжения питания (380–440 В).
• При использовании длинных кабелей между преобразователем и двигателем (>30 м) используйте выходной дроссель для подавления высших гармоник.
• Для дистанционного управления через Modbus - настройте адрес устройства (по умолчанию 1) и скорость передачи (часто 9600 бод).
• Не закрывайте корпус крышками или материалами - даже при IP20 нужна циркуляция воздуха для охлаждения.
• При работе в условиях колебаний напряжения (более +-10%) установите стабилизатор или источник бесперебойного питания.
• Артикул stv320u07n4 - единственный вариант в этой серии с указанными параметрами; другие модели имеют другую мощность или интерфейсы.
