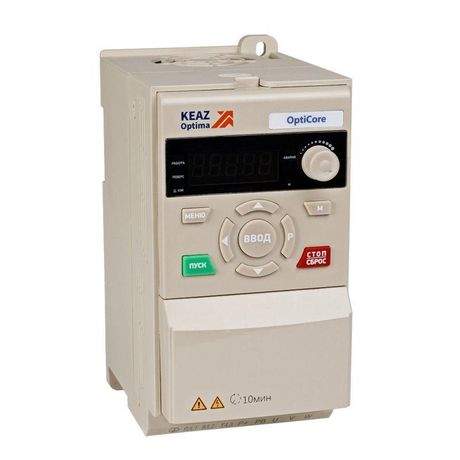

Преобразователь частоты OptiCore B100-H0K75-220-Т |337055| КЭАЗ

Преобразователь частоты B100-H0K75-220-Т от КЭАЗ Optima - компактное устройство для регулирования скорости трёхфазного двигателя мощностью до 0,75 кВт на напряжении 220 В. Подходит для автоматизации оборудования с требованием точного управления оборотами, особенно там, где важна надёжность и встроенный тормозной модуль.

Назначение и область применения

Преобразователь частоты B100-H0K75-220-Т управляет скоростью вращения трёхфазных асинхронных двигателей, изменяя частоту и напряжение на выходе. Он рассчитан на работу с нагрузкой до 0,75 кВт и током до 5 А. Применяется в системах, где требуется плавный запуск, регулирование скорости или энергосбережение: насосы, вентиляторы, конвейеры, малые станки, упаковочные линии. Особенно эффективен в условиях переменной нагрузки.

Технические характеристики

• Номинальное входное напряжение: 220 В (однофазное питание)
• Выходная мощность: 0,75 кВт
• Номинальный выходной ток: 5 А
• Максимальная выходная частота: 1000 Гц - позволяет управлять высокоскоростными механизмами
• Частота сети: 50/60 Гц - совместим с сетями России и стран с другими стандартами
• Количество фаз: три на выходе, одна на входе - работает от однофазной сети, питает трёхфазный двигатель
• Степень защиты: IP20 - защищён от контакта с пальцами и крупными предметами, не предназначена для открытых или влажных сред
• Интерфейс связи: RS-485 - возможность подключения к контроллерам, SCADA, HMI
• Подключение к ПК: да - через адаптер USB-RS485 для настройки и диагностики
• Способы задания параметров: ручной (панель), дистанционный (кнопки), интерфейс (RS-485)
• Встроенный тормозной модуль - обеспечивает быстрое остановление двигателя без внешних элементов

Совместимость и монтаж

Преобразователь частоты B100-H0K75-220-Т подключается к однофазной сети 220 В. Выходные клеммы - для трёхфазного двигателя. Для монтажа необходима панель или шкаф с достаточным зазором вокруг устройства (не менее 5 см с каждой стороны для теплоотвода). Устанавливается вертикально, без перекосов. Кабели питания и управления должны быть экранированными, особенно сигналы RS-485 - чтобы избежать помех. Обязательно заземление корпуса. Нагрузка должна соответствовать классу IEC 61800-5-1, не превышать 0,75 кВт и 5 А в установившемся режиме.

Безопасность и стандарты

Устройство соответствует требованиям безопасности EN 61800-5-1 и EN 60204-1. Защита IP20 исключает использование вне закрытых щитов. Встроенный тормозной модуль снижает риск перегрева при частых остановках. Не допускается работа при температуре выше +40 C или ниже −10 C. Отсутствие защиты от брызг и пыли делает невозможным применение в цехах с высокой запылённостью или влажностью без дополнительной оболочки.

Преимущества

• Встроенный тормозной модуль экономит место и стоимость - не нужен внешний тормозной резистор для большинства задач
• Поддержка RS-485 и подключение к ПК позволяют легко настраивать алгоритмы, сохранять профили и проводить удалённую диагностику
• Работает от однофазной сети 220 В - удобен для объектов без трёхфазного ввода
• Широкий диапазон частот (до 1000 Гц) - подходит для высокоскоростных задач, таких как шпиндели, центрифуги
• Гибкий способ задания параметров - можно управлять как с кнопок на устройстве, так и через PLC или ПК

Ограничения применения

• Не применяется в помещениях с повышенной влажностью, пылью или агрессивной средой - степень защиты IP20 недостаточна
• Не предназначен для длительной работы на пределе мощности (0,75 кВт) более 10–15 минут без пауз - возможен перегрев
• Не подходит для двигателей с высоким моментом старта (например, дробилки, прессы) - требуют специализированных преобразователей
• Требуется обязательное заземление; при отсутствии - отказ в работе и риск поражения током
• Не имеет встроенного фильтра EMI - при чувствительном оборудовании рядом рекомендуется внешняя фильтрация

Примеры использования

• Вентиляционная система с датчиком давления - частота меняется в зависимости от потребности
• Ленточный конвейер на пищевом участке - плавный запуск и остановка для защиты продукции
• Центрифуга для отделения жидкостей - регулировка до 1000 Гц для достижения нужной силы
• Небольшая деревообрабатывающая пила - точная настройка скорости реза под тип материала
• Автоматическая линия розлива - синхронизация с другим оборудованием через RS-485

Практические советы

• Перед первым запуском проверьте соответствие типа двигателя (АИР, IE2/IE3) и его номинального тока - он не должен превышать 5 А
• Настройте параметры ускорения и замедления - слишком резкие изменения вызывают скачки тока и срабатывание защиты
• Используйте программное обеспечение КЭАЗ (например, OptiSoft) для удобной настройки через ПК - проще, чем ручной ввод на панели
• При использовании RS-485 соблюдайте полярность A/B и используйте терминаторы на крайних узлах сети
• Не забудьте выставить правильную частоту сети (50 или 60 Гц) в меню - неверный выбор влияет на точность управления
• Если двигатель греется - проверьте коэффициент V/f, возможно, стоит выбрать режим “V/f с компенсацией момента”
