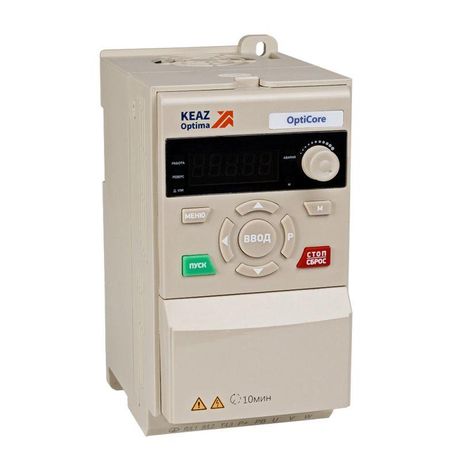

Преобразователь частоты OptiCore B100-H1K5-220-Т |337056| КЭАЗ

Преобразователь частоты B100-H1K5-220-Т от КЭАЗ - компактное устройство для регулирования скорости однофазного двигателя мощностью до 1,5 кВт на базе 220 В. Подходит для автоматизации оборудования с требованием точного управления оборотами. Артикул 337056 обеспечивает совместимость с системами, использующими RS-485 и ПК.

Назначение и область применения

Преобразователь частоты B100-H1K5-220-Т управляет скоростью вращения асинхронных двигателей переменного тока. Он позволяет плавно запускать, останавливать и изменять частоту вращения, снижая механический износ и энергопотребление. Применяется в системах с постоянной или переменной нагрузкой: насосах, вентиляторах, конвейерах, малых станках, упаковочном оборудовании. Особенно эффективен там, где требуется точная настройка скорости или мягкий пуск.

Технические характеристики

• Номинальное сетевое напряжение: 220 В (однофазное)
• Номинальная мощность: 1,5 кВт
• Номинальный ток: 7 А
• Максимальная выходная частота: 1000 Гц - позволяет управлять двигателями с высокой скоростью вращения
• Частота входной сети: 50/60 Гц - работает в любых регионах
• Тип преобразования: U-преобразователь напряжения - оптимизирован для работы с типичными асинхронными двигателями
• Интерфейс связи: RS-485 - для подключения к контроллерам, SCADA, HMI
• Подключение к ПК: да - через USB-RS485 адаптер для настройки и диагностики
• Способ задания параметров: ручной (на панели), дистанционный (по RS-485), через ПК
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Встроенный тормозной модуль - позволяет быстро остановить двигатель без внешних тормозных резисторов

Совместимость и монтаж

Преобразователь частоты B100-H1K5-220-Т рассчитан на подключение к однофазному сети 220 В. Выходные клеммы подходят для трёхфазных двигателей до 1,5 кВт. Для монтажа необходима свободная площадь с хорошей вентиляцией - устройство не имеет принудительного охлаждения. Установка выполняется на вертикальную поверхность, допускается горизонтальное положение при соблюдении зазора минимум 10 см сверху и снизу. Кабель питания и двигателя должны быть экранированными, особенно при длинных линиях (>10 м). Подключение к ПК осуществляется через USB-RS485 переходник; драйверы и программное обеспечение доступны на сайте КЭАЗ.

Безопасность и стандарты

Устройство соответствует требованиям безопасности EN 61800-5-1 и EN 60204-1. Защита IP20 исключает контакт с токоведущими элементами, но не защищает от попадания пыли и воды - не применяйте в сырых, пыльных или взрывоопасных средах. Встроенный тормозной модуль предотвращает перегрев при частых торможениях, но не заменяет механический тормоз при необходимости удержания груза.

Преимущества

• Встроенный тормозной модуль - экономит место и стоимость, не требует внешнего резистора
• Гибкая настройка: три способа задания параметров позволяют использовать устройство в автономных и автоматизированных системах
• Высокая максимальная частота (1000 Гц) - подходит для шпинделя, центрифуг, высокоскоростных приводов
• Поддержка PC-настройки - удобно для сложных профилей управления и сохранения конфигураций
• Однофазное питание - можно устанавливать там, где нет трёхфазной сети

Ограничения применения

• Не предназначена для трёхфазного питания - нельзя подключать к 380 В
• IP20 - не используется во влажных помещениях, на улице, в цехах с брызгами воды или пылью
• Мощность ограничена 1,5 кВт - не подходит для крупных насосов, компрессоров или прессов выше этого значения
• Тормозной модуль рассчитан на кратковременные торможения - длительное торможение вызывает перегрев
• Не поддерживает CANopen, Profibus, Ethernet - только RS-485

Примеры использования

• Вентиляция в небольших производственных помещениях - плавное регулирование скорости в зависимости от температуры
• Ленточные конвейеры в пищевой промышленности - точная скорость перемещения продуктов
• Циркулярные пилы и шлифмашины - быстрый пуск и контроль оборотов при смене материалов
• Насосы для подачи жидкостей - снижение расхода энергии при низкой нагрузке
• Оборудование для тестирования деталей - высокая частота (до 1000 Гц) для имитации вращения вала

Практические советы

• Перед первым запуском проверьте соответствие номинала двигателя - мощность должна быть ≤ 1,5 кВт, ток ≤ 7 А
• Используйте кабели с медными жилами минимальным сечением 1,5 мм2 для силовой части и экранированные для сигнальных линий
• При работе с RS-485 обязательно подключите терминаторы на крайних устройствах сети
• Не закрывайте корпус - даже при IP20 нужен воздушный поток для охлаждения
• При частых торможениях следите за температурой корпуса - если он слишком горячий, увеличьте паузу между циклами
• Артикул 337056 - единственный номер для заказа запчастей и сервиса. Сохраняйте его при обращении в службу поддержки КЭАЗ
