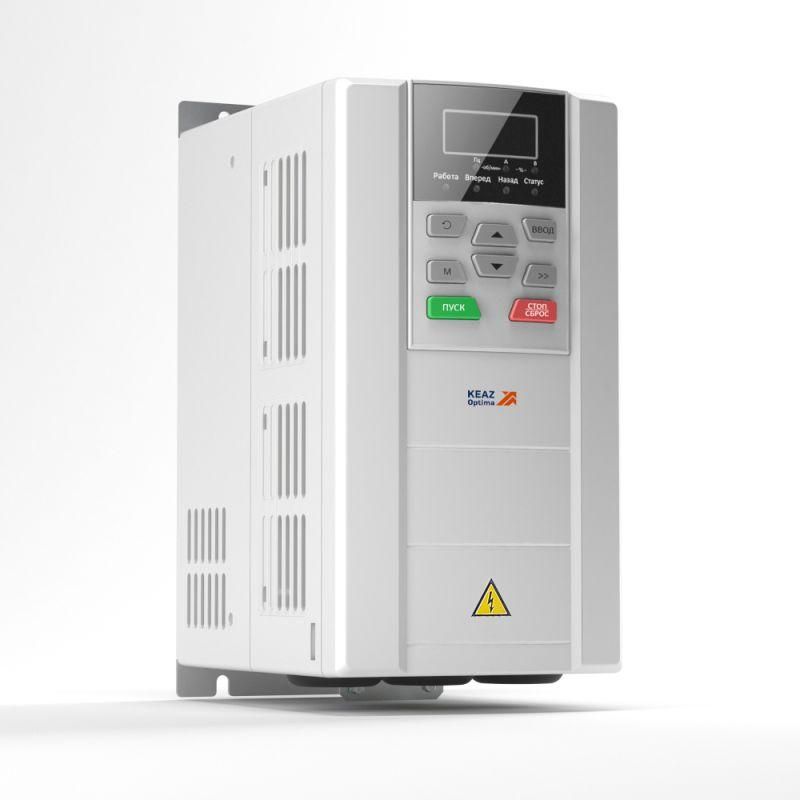

Преобразователь частоты OptiCore A600-Н18К5-380-0-Т | 348452 КЭАЗ

Преобразователь частоты 18.5 кВт 342-484 В 600 Гц 3/3 фаз с блоком управления, подключение ПК, IP20 от КЭАЗ - устройство для точного регулирования скорости и момента асинхронных и синхронных двигателей в промышленных системах. Артикул 348452 подходит для задач, требующих высокой надежности, рекуперации энергии и подключения к автоматизированным системам управления.

Назначение и область применения

Преобразователь частоты 18.5 кВт используется для управления электродвигателями в системах, где требуется изменение скорости вращения - например, на конвейерах, насосах, вентиляторах, крановых механизмах и станках. Благодаря наличию рекуперации, он эффективно работает в циклических процессах, когда двигатель переходит в генераторный режим (например, при торможении груза). Поддерживает работу в замкнутых и разомкнутых системах управления, что делает его универсальным для промышленной автоматизации.

Технические характеристики

• Мощность: 18,5 кВт - подходит для двигателей этой категории при напряжении 380–480 В
• Входное напряжение: 342–484 В переменного тока - совместим с сетями 380 В и 400 В с допуском по колебаниям
• Выходная частота: до 600 Гц - позволяет управлять двигателями с высокими оборотами, включая шпиндели и высокоскоростные приводы
• Номинальный ток: 44 А - соответствует нагрузке 18,5 кВт при 400 В
• Защита: IP20 - корпус защищён от доступа пальцев и крупных частиц, но не от воды; требует установки в закрытом щите
• Поддержка рекуперации: да - энергия торможения возвращается в сеть, снижает потребление и тепловую нагрузку
• Интерфейсы: RS-485 - для подключения к контроллерам, ПЛК, HMI через протокол Modbus RTU
• Блок управления: есть - возможность ручной настройки параметров через кнопки и дисплей на лицевой панели
• Перегрузочная способность: до 200 % на 60 сек - обеспечивает запуск под тяжёлой нагрузкой
• Частота сети: 50/60 Гц - работает в любых регионах с промышленным питанием

Совместимость и монтаж

Преобразователь частоты 18.5 кВт от КЭAZ имеет стандартную компоновку для монтажа в распределительном щите. Для подключения используются клеммы L1/L2/L3 (вход), U/V/W (выход к двигателю), а также клеммы для тормозного резистора (при необходимости). Установка возможна вертикально, с зазором минимум 100 мм сверху и снизу для вентиляции. Интерфейс RS-485 подключается экранированным кабелем, с заземлением экрана на одном конце. Для удалённого управления и диагностики можно использовать ПК через USB-RS485 адаптер и программное обеспечение КЭАЗ.

Безопасность и стандарты

Преобразователь частоты 18.5 кВт соответствует требованиям EN 61800-5-1 (безопасность приводов) и EN 61800-3 (электромагнитная совместимость). Наличие рекуперации и встроенного тормозного контура исключает опасность перенапряжения на шине постоянного тока. IP20 не предусматривает защиту от брызг - использование вне закрытого щита недопустимо.

Преимущества

• Рекуперация энергии снижает затраты на электроэнергию и уменьшает нагрев системы
• Высокая выходная частота (до 600 Гц) открывает возможности для высокоскоростных технологий
• RS-485 интерфейс легко интегрируется в существующие АСУ ТП без дорогостоящих модулей
• Ручная настройка без ПК - удобно для быстрого старта и обслуживания на объекте
• Поддержка тяжёлого режима (200 % перегрузки) - надёжный запуск при повышенных механических нагрузках

Ограничения применения

• IP20 - нельзя устанавливать в сырых, пыльных или открытых помещениях
• Нет встроенного Ethernet или профибуса - для этих протоколов нужны внешние модули
• Настройка только ручная - отсутствует Wi-Fi, Bluetooth или облачная интеграция
• Не подходит для однофазных сетей - требует трёхфазного питания 342–484 В
• Максимальная частота 600 Гц - не предназначена для сверхвысокоскоростных шпинделей выше 100 тыс. об/мин

Примеры использования

• Конвейерная линия с позиционированием - управление скоростью и торможением с учётом пройденного пути
• Грузоподъёмник с тормозом - автоматическое управление тормозом и контроль положения
• Центробежный вентилятор - экономичное регулирование потока воздуха по давлению
• Фрезерный станок с высокоскоростным шпинделем - работа на частотах до 600 Гц
• Насосная станция с переменным расходом - снижение энергопотребления при малой нагрузке

Практические советы

• Выбирайте кабель для двигателя с экранированием и соблюдайте длину не более 100 метров - длинные кабели вызывают помехи
• Обязательно используйте входной реактор, если сеть слабая или часто возникают скачки напряжения
• При использовании рекуперации проверьте соответствие сечения проводов и наличие предохранителей на стороне сети
• Для первоначальной настройки - начните с автопараметризации двигателя, затем вручную задайте пределы частоты и тока
• Артикул 348452 - не путать с другими моделями OptiCore A600, имеющими другие мощности и интерфейсы
• Записывайте все установленные параметры - они сохраняются в памяти, но потеря питания при записи может повредить настройки
