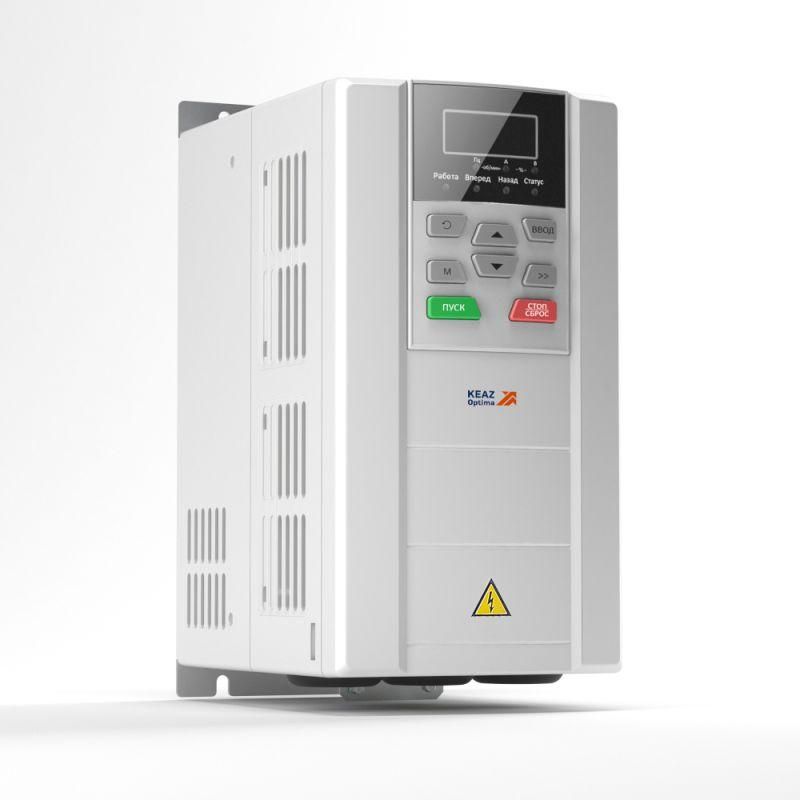

Преобразователь частоты OptiCore A600-Н15К-380-0-Т | 348451 КЭАЗ

Преобразователь частоты 15кВт 342-484В 600Гц 3/3фаз с блоком управления, подключение ПК, IP20 от КЭАЗ - устройство для точного регулирования скорости и момента трёхфазных асинхронных и синхронных двигателей в промышленных системах. Модель 348451 поддерживает высокую частоту до 600 Гц, имеет рекуперацию энергии и интерфейс RS-485 для подключения к автоматизированным системам управления.

Назначение и область применения

Преобразователь частоты 15кВт 342-484В 600Гц 3/3фаз с блоком управления, подключение ПК, IP20 используется для управления электродвигателями в системах, где требуется изменение скорости вращения и точное управление моментом. Подходит для оборудования с постоянной нагрузкой: конвейеры, насосы, компрессоры, крановые системы, оборудование для намотки и позиционирования.

Высокая максимальная выходная частота (600 Гц) позволяет управлять двигателями на повышенных оборотах - например, в шпинделях станков, центрифугах или высокоскоростных линиях производства. Наличие рекуперации делает устройство эффективным в системах с часто меняющимся направлением движения или торможением.

Технические характеристики

• Мощность: 15 кВт - подходит для двигателей до этого значения
• Входное напряжение: 342–484 В переменного тока - работает от трёхфазной сети с допустимым колебанием
• Номинальный ток: 35 А - максимальный длительно допустимый ток на выходе
• Максимальная выходная частота: 600 Гц - обеспечивает работу двигателя до 10 000–12 000 об/мин (зависит от числа пар полюсов)
• Тип преобразователя: U-преобразователь напряжения - классический тип для общих задач управления
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки в закрытом щите
• Частота сети: 50/60 Гц - совместим с сетями России, Европы и других стран
• Интерфейс связи: RS-485 - возможность подключения к контроллерам, HMI, SCADA через протокол Modbus RTU
• Наличие блока управления: да - можно задавать параметры вручную через кнопки и дисплей на корпусе
• Наличие рекуперации: да - энергия при торможении возвращается в сеть, снижает потребление и тепловые потери

Совместимость и монтаж

Преобразователь частоты 15кВт 342-484В 600Гц 3/3фаз с блоком управления, подключение ПК, IP20 подключается к трёхфазному входу и трёхфазному выходу на двигатель. Для монтажа необходима установка в электрощит с принудительной вентиляцией из-за отсутствия защиты от пыли и влаги (IP20).

Подключение к ПК или PLC осуществляется через порт RS-485. Для передачи данных используются протоколы Modbus RTU. Прочие протоколы (Profibus, Ethernet/IP, CANopen) требуют установки дополнительных модулей - они не входят в базовую комплектацию.

Обязательно соблюдайте посадочные размеры устройства и заземление. Минимальное расстояние между преобразователем и другими приборами - 100 мм для теплоотвода. Установка в условиях температур выше +40 C требует снижения нагрузки.

Безопасность и стандарты

Преобразователь соответствует требованиям безопасности IEC 61800-5-1 и EN 61800-3. Защита от перегрева, перегрузки, короткого замыкания и потери фазы реализована внутренне. Рекуперация энергии проходит через активный фильтр, исключающий обратную подачу гармоник в сеть.

Не используйте устройство в средах с взрывоопасными газами, пылью или агрессивными химическими веществами - степень защиты IP20 не обеспечивает безопасность в таких условиях.

Преимущества

• Высокая частота выхода (600 Гц) - идеально для высокоскоростных приводов
• Рекуперация энергии - экономия до 30% на циклических процессах
• RS-485 с Modbus - простая интеграция в существующие АСУ ТП
• Перегрузка до 200% - надёжна при пусках и кратковременных перегрузках
• Ручное управление - не требует ПЛК для базовой настройки

Ограничения применения

• IP20 - нельзя использовать вне закрытого щита, даже в помещении с высокой запылённостью
• Нет встроенного Ethernet или ProfiNet - для этих протоколов нужны дополнительные платы
• Максимальная частота 600 Гц - не подходит для сверхвысокоскоростных шпинделей (>15 000 об/мин)
• Нет встроенного тормозного резистора - при больших инерционных нагрузках нужен внешний резистор
• Только ручное задание параметров - сложнее для массового внедрения без программатора

Примеры использования

• Шпиндель станка ЧПУ - быстрый разгон и точная остановка при 600 Гц
• Конвейер с весовым дозированием - плавное ускорение и рекуперация при остановке
• Центрифуга для лабораторий - стабильная работа на пределе частоты
• Намоточная машина - контроль натяжения провода с учётом пройденного пути
• Крановый механизм - управление тормозом и позиционирование без внешнего контроллера

Практические советы

• Выбирайте преобразователь частоты 15кВт 342-484В 600Гц 3/3фаз с блоком управления, подключение ПК, IP20 только для трёхфазных двигателей - однофазные не поддерживаются
• Для долгой службы в жарком цехе - увеличьте воздушный зазор вокруг устройства и установите дополнительный вентилятор
• Настройка через RS-485 проще всего в программе ModScan или через ПК с драйвером K-EAZ
• Если двигатель часто тормозится - обязательно подберите внешний тормозной резистор, чтобы не повредить преобразователь
• Артикул 348451 - проверьте наличие сертификата соответствия в документах поставщика, особенно при импорте
