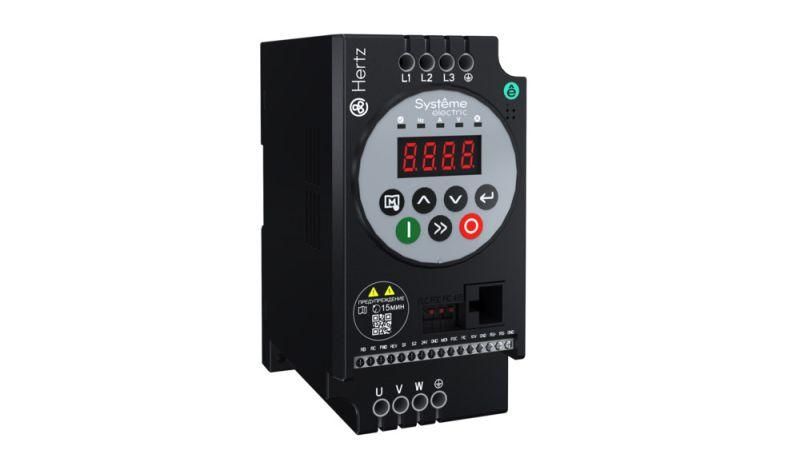

Преобразователь частоты STV050 Hertz 2.2кВт 380В ЭМС С3 + LED панель оператора SE STV050U22N4 APC

Преобразователь частоты 2,2 кВт 380В ЭМС С3 с LED панелью оператора SE - компактное устройство от бренда Systeme Electric для точного регулирования скорости трёхфазных двигателей. Артикул stv050u22n4 предназначен для насосов, вентиляторов и других систем, где важна энергоэффективность и надёжная работа в сложных условиях.

Назначение и область применения

Преобразователь частоты 2,2 кВт 380В ЭМС С3 с LED панелью оператора SE используется для управления скоростью вращения электродвигателей в системах с переменной нагрузкой. Подходит для насосных установок, вентиляционных каналов, конвейеров и другого оборудования, где требуется плавный запуск, снижение потребления энергии и точная настройка режимов работы. Особенно эффективен там, где важно соблюдать требования по электромагнитной совместимости (ЭМС) и обеспечивать безопасную работу в аварийных ситуациях.

Технические характеристики

• Мощность: 2,2 кВт
• Напряжение питания: 380–480 В, 3 фазы, 50/60 Гц
• Выходная частота: до 599 Гц
• Ток двигателя: 5,1 А (номинальный)
• Перегрузочная способность: до 150% в течение 60 секунд, до 180% - 3 секунды (цикл 300 сек)
• Управление: скалярное и векторное (без энкодера)
• Защита корпуса: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли
• Температурный диапазон: –20C … +50C (при температуре выше +40C возможна потеря номинальной мощности)
• Вес: 0,7 кг
• Габариты: 72×142×110 мм
• Интегрированная LED-панель оператора - для настройки и мониторинга без внешнего контроллера
• Встроенный фильтр ЭМС класса C3 - соответствует EN 61800-3, исключает помехи в сетях промышленного уровня
• Покрытие печатных плат: класс 3C2 - повышенная устойчивость к влаге, пыли и химическим воздействиям
• Коммуникация: Modbus RTU через последовательный порт
• Цифровые входы: 4
• Аналоговые входы: 1
• Цифровые выходы: 1 (реле), 1 (транзисторный)
• Аналоговый выход: 1

Совместимость и монтаж

Преобразователь частоты 2,2 кВт 380В ЭМС С3 с LED панелью оператора SE совместим со всеми типами трёхфазных асинхронных двигателей мощностью до 2,2 кВт. Для подключения используйте кабели сечением, соответствующим току 5,1 А (обычно 2,5–4 мм2). Установка выполняется на вертикальной поверхности. Благодаря конструкции «бок-о-бок» устройства можно располагать вплотную друг к другу - зазор между ними не нужен. Это экономит место в шкафах. Клеммы для подключения питания и двигателя расположены сверху и снизу - удобно для проводки. Не требует внешних фильтров из-за встроенного ЭМС-фильтра класса C3.

Безопасность и стандарты

• Соответствие EN 61800-3 - класс ЭМС C3, допускает использование в промышленной среде без дополнительных фильтров
• EN 60721-3-3 - покрытие плат класса 3C2 повышает долговечность в условиях высокой влажности и запылённости
• Функция «пожарный режим» - автоматически проверяет целостность кабеля двигателя и отключает питание при обрыве, предотвращая возгорание
• Гарантия: 36 месяцев

Преимущества

• Компактный «книжный» форм-фактор - занимает мало места в щите
• Встроенный фильтр ЭМС класса C3 - не требует внешних фильтрующих элементов, упрощает сборку
• Поддержка пожарного режима - повышает безопасность в системах с риском перегрева или обрыва кабеля
• Покрытие плат класса 3C2 - увеличивает срок службы в агрессивных средах
• LED-панель оператора - позволяет выполнять базовую настройку и диагностику без ПК
• Программа SystemeVAR Tool - бесплатное ПО для быстрого ввода в эксплуатацию, настройки параметров и считывания журналов ошибок

Ограничения применения

• Не предназначена для работы в помещениях с высокой влажностью или прямым попаданием воды - степень защиты IP20 не обеспечивает гидрозащиту
• При температуре выше +40C необходимо снижать нагрузку или обеспечить принудительное охлаждение
• Не подходит для однофазных сетей - требует трёхфазное питание 380–480 В
• Отсутствует встроенный тормозной модуль - для торможения с большой инерцией требуется внешний тормозной резистор
• Нет встроенного CANopen или Profibus - только Modbus RTU, что ограничивает интеграцию в некоторые системы автоматизации

Примеры использования

• Насосные станции водоснабжения - плавный запуск, регулирование давления
• Вентиляционные системы - изменение оборотов в зависимости от температуры или CO₂
• Линии производства с постоянным изменением нагрузки - конвейеры, дозаторы
• Оборудование в пищевой и фармацевтической промышленности - благодаря защите плат 3C2 и ЭМС-фильтру
• Системы противопожарной безопасности - пожарный режим гарантирует отключение при обрыве кабеля

Практические советы

• При монтаже в шкафу учитывайте тепловыделение - даже при IP20 рекомендуется вентиляция, особенно при работе более 4 часов подряд
• Для длительной работы при температуре +40…+50C лучше выбирать двигатель с запасом мощности (например, 3 кВт вместо 2,2 кВт)
• Настройку начинайте с помощью программы SystemeVAR Tool - она автоматизирует базовые параметры и минимизирует ошибки
• Проверьте целостность кабеля двигателя перед первым запуском - функция пожарного режима активируется только после успешной диагностики
• Запрещено использовать с синхронными двигателями или сервоприводами - только с асинхронными
• При замене старого ПЧ - учтите, что габариты 72×142×110 мм позволяют легко заменить большинство аналогичных устройств типа Siemens G120, ABB ACS510
