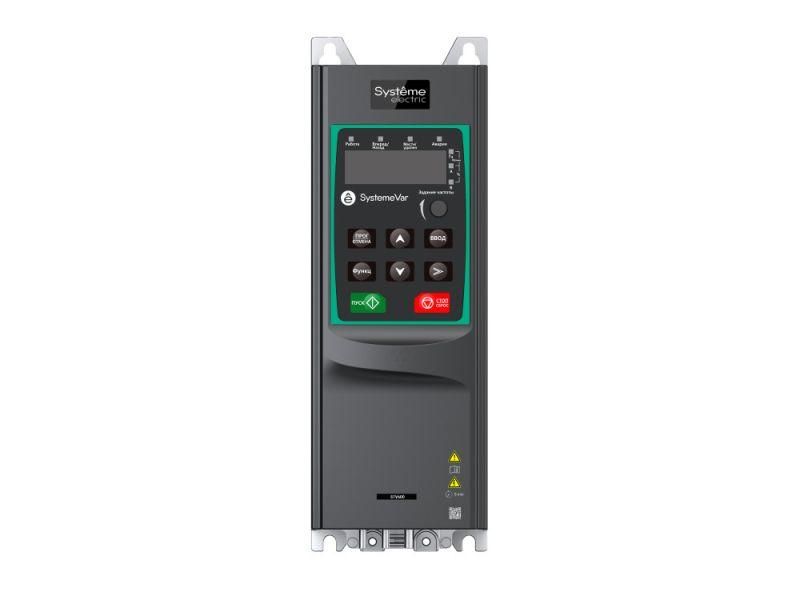

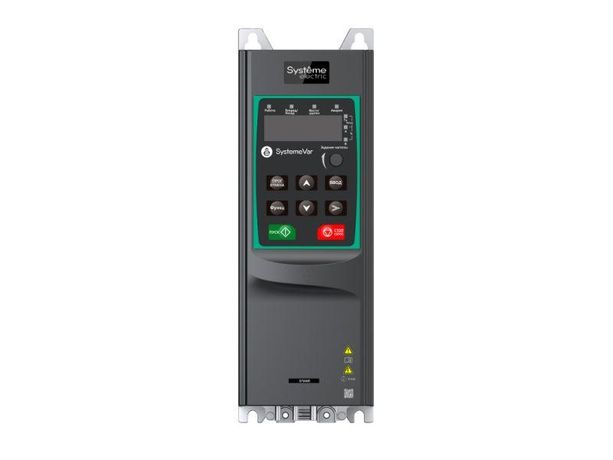

Преобразователь частоты STV600 7.5 кВт 400В с ЭМС C2 фильт. | STV600U75N4F2 SE APC

Преобразователь частоты 7.5 кВт 400В с ЭМС C2 фильтром SE - устройство для точного регулирования скорости трёхфазных двигателей в промышленных, коммерческих и жилых системах. Бренд Systeme Electric предлагает эту модель (артикул stv600u75n4f2) как решение для насосов, вентиляторов и других нагрузок с переменным моментом. Преобразователь частоты оснащён встроенным фильтром класса С2, что исключает необходимость внешнего EMC-устройства.

Назначение и область применения

Преобразователь частоты 7.5 кВт 400В с ЭМС C2 фильтром SE предназначен для управления асинхронными двигателями в системах, где требуется изменение скорости вращения. Особенно эффективен в насосных станциях, вентиляционных системах, конвейерах и компрессорах. Подходит для работы в промышленных цехах, офисных зданиях, ЖКХ и объектах торговли. Устройство реализует энергоэффективные алгоритмы для нагрузок с переменным моментом - снижает потребление электроэнергии за счёт адаптации мощности под реальные требования системы.

Технические характеристики

• Номинальная мощность: 7,5 кВт (кратковременная перегрузка до 110% - 60 секунд)
• Номинальный выходной ток: 17 А
• Напряжение питания: 3×400 В +-15…+10% (диапазон 340–440 В)
• Выходное напряжение: до 400 В
• Максимальная выходная частота: 400 Гц
• Частота сети: 50/60 Гц, допустимое отклонение +-0,05%
• Напряжение сети: допустимое отклонение +-0,1%
• Управление: скалярное и векторное (без энкодера)
• Интерфейсы связи: встроенный Modbus RTU (RS-485); опционально PROFIBUS DP, PROFINET, CANopen
• Аналоговые входы: 2 (0–10 В / 4–20 мА)
• Цифровые входы: 6 (из них 2 программируемые как импульсные)
• Аналоговые выходы: 2 (0–10 В / 4–20 мА)
• Цифровые выходы: 1 дискретный + 1 реле (2 реле - только для моделей после 15.03.2023, помечены “QCPASS”)
• Степень защиты: IP20
• Температурный диапазон: -10C … +50C (при температуре выше +40C снижаются номинальные возможности)
• Охлаждение: принудительное, вентилятор
• Габариты: 89 × 259 × 211,5 мм
• Вес: 2,4 кг
• Конформное покрытие плат: Class 3C3 (EN 60721-3-3)
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты 7.5 кВт 400В с ЭМС C2 фильтром SE рассчитан на встраивание в шкафы управления. Возможны два способа монтажа: настенный и фланцевый. Для обеспечения надлежащего теплоотвода необходимо соблюдать минимальные зазоры вокруг корпуса - минимум 50 мм сверху и снизу, 20 мм с боков. Установка вне шкафа запрещена из-за степени защиты IP20 - устройство не защищено от пыли и влаги. Кабели питания и управления должны быть экранированными, особенно при использовании длинных линий к двигателю. Подключение проводится через клеммники на передней панели - все контакты пронумерованы и соответствуют документации.

Безопасность и стандарты

• Электромагнитная совместимость: встроенный фильтр класса С2 по EN 61800-3 - позволяет использовать устройство в промышленной среде без дополнительных мер по подавлению помех
• Защита от перегрева, перегрузки, короткого замыкания, потери фазы, перенапряжения и недостаточного напряжения
• Конформное покрытие печатных плат - повышает долговечность при работе в условиях повышенной влажности и загрязнённости воздуха
• Соответствие требованиям IEC/EN 61800-5-1 (безопасность оборудования)

Преимущества

• Встроенный ЭМС-фильтр класса С2 экономит место и стоимость - не требует внешнего фильтра
• Поддержка векторного управления без датчика обратной связи - высокая точность контроля момента даже при малых оборотах
• Функция «пожарный режим» - автоматическое максимальное ускорение при сигнале от системы противопожарной защиты
• Два слота для расширения функционала - можно добавить дополнительные интерфейсы или IO-платы
• Интегрированная LED-панель - удобна для базовой настройки без компьютера
• Поддержка программного обеспечения SystemeVAR Studio - позволяет легко настраивать параметры, выполнять диагностику и сохранять профили

Ограничения применения

• Не предназначен для эксплуатации вне закрытых шкафов - степень защиты IP20 не защищает от пыли и воды
• Запрещена работа при температуре выше +50C - возможен аварийный отказ
• Нет встроенного DC-реактора и моторного дросселя - при длительных кабелях (>30 м) рекомендуется установка внешних фильтров для защиты двигателя
• Не подходит для постоянных нагрузок выше 7,5 кВт - перегрузка более 60 секунд недопустима
• Реле выходов есть только у новых версий (после 15.03.2023) - проверьте маркировку “QCPASS” на упаковке

Примеры использования

• Насосная станция водоснабжения - плавный пуск и регулирование давления по сигналу от датчика
• Вентиляционная система в торгово-офисном комплексе - автоматическая адаптация скорости в зависимости от CO₂
• Линия производства с конвейером - синхронизация скоростей нескольких приводов через Modbus
• Система противопожарной защиты - активация вентилятора на максимум при получении сигнала «пожарный режим»

Практические советы

• Перед первым запуском используйте SystemeVAR Studio - это ускоряет настройку и снижает риск ошибок
• Если двигатель расположен дальше чем 30 метров от преобразователя - установите внешний dV/dt-фильтр или выходной реактор
• Для удалённого управления выбирайте выносную LCD-панель SEOP-1205 вместо встроенной LED - она удобнее при обслуживании
• При использовании Modbus - убедитесь, что адрес устройства уникален в сети, а терминаторы установлены на крайних узлах
• Проверьте наличие “QCPASS” на упаковке - если её нет, то релейный выход будет одиночным (не двойным)
• Не забывайте про обязательную вентиляцию шкафа - даже при комнатной температуре внутренняя температура может превышать ambient на 10–15C
