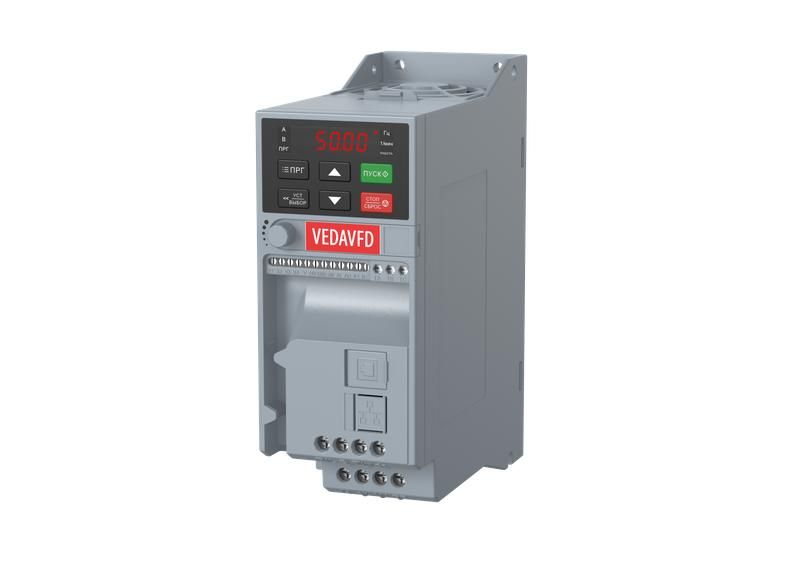

Преобразователь частоты VF-51-P11K-0025-T4-E20-B-H вход. 380В выход. 11кВт 25А VEDA ABA00011

Преобразователь частоты VEDA aba00011 предназначен для регулирования скорости трёхфазных асинхронных двигателей при питании от сети 380 В. Устройство обеспечивает точную управляемую выдачу энергии до 11 кВт, что делает его надёжным решением для промышленных автоматизированных систем.

Назначение и область применения

Преобразователь частоты VEDA aba00011 используется для плавного запуска, остановки и регулирования оборотов электродвигателей. Подходит для оборудования с постоянной или переменной нагрузкой: насосов, вентиляторов, компрессоров, конвейеров, станков с ЧПУ. Обеспечивает экономию электроэнергии за счёт снижения мощности при неполной нагрузке.

Технические характеристики

• Номинальное входное напряжение: 380 В (трёхфазное)
• Номинальная выходная мощность: 11 кВт
• Номинальный выходной ток: 25 А
• Максимальное выходное напряжение: 480 В
• Режим работы: источник напряжения (V/f и векторное управление)
• Работа в четырёх квадрантах: да (возможно рекуперативное торможение)
• Степень защиты: IP20 (защита от прикосновений и крупных частиц, не предназначено для уличной установки)
• Цифровые входы: 1 шт.
• Цифровые выходы: 4 шт. (реле/полупроводниковые)
• Аналоговые входы: 1 шт. (0–10 В / 4–20 мА)
• Аналоговые выходы: 1 шт. (0–10 В / 4–20 мА)
• Интерфейсы связи: 1 порт RS-485 (MODBUS RTU), подключение к ПК через COM-порт
• USB-интерфейс: отсутствует
• PROFINET: не поддерживается

Совместимость и монтаж

Преобразователь частоты VEDA aba00011 совместим с большинством трёхфазных асинхронных двигателей мощностью до 11 кВт. Для монтажа требуется свободное место с хорошей вентиляцией - устройство не имеет защиты выше IP20. Кабели питания и двигателя должны соответствовать требованиям по сечению: для 25 А - минимум 6 мм2 медный провод. Подключение к сети выполняется через автоматический выключатель с характеристикой C или D. Коммуникационный порт RS-485 позволяет интегрировать устройство в системы автоматизации с контроллерами, поддерживающими Modbus RTU.

Безопасность и стандарты

Преобразователь частоты VEDA aba00011 соответствует требованиям безопасности EN 61800-5-1 и EN 61800-3 для промышленных применений. Защита от перегрузки, перегрева, короткого замыкания и потери фазы реализована аппаратно. Отсутствие встроенной защиты от пыли и брызг (IP20) требует установки в закрытом щите.

Преимущества

• Поддержка четырёхквадрантной работы - возможность рекуперации энергии при торможении
• Гибкая настройка параметров через цифровые и аналоговые сигналы
• Интеграция с системами автоматизации через Modbus RTU
• Функция блокировки (B) предотвращает случайный запуск при обслуживании
• Функция управления (H) обеспечивает удобную работу с базовыми алгоритмами без сложной прошивки

Ограничения применения

• Не допускается установка вне помещений - степень защиты IP20 не защищает от влаги и пыли
• Отсутствуют USB и PROFINET - невозможна прямая связь с современными PLC без дополнительных шлюзов
• Один аналоговый вход - ограниченное количество внешних датчиков для обратной связи
• Нельзя использовать с однофазными двигателями или синхронными машинами без доработки

Примеры использования

• Вентиляционная система: плавное изменение скорости в зависимости от температуры воздуха
• Конвейер на пищевом производстве: точная синхронизация скорости с другими участками линии
• Насосная станция: снижение потребления энергии при малом расходе воды
• Шлифовальный станок: контроль оборотов для качества поверхности

Практические советы

• Перед первым запуском проверьте правильность подключения фаз L1/L2/L3 - неверная коммутация повредит двигатель и преобразователь
• Используйте входной реактор, если сеть имеет высокий уровень помех или часто происходят скачки напряжения
• Настройте параметры ускорения и замедления - слишком быстрый разгон вызывает перегрузку по току
• Для удалённого управления используйте RS-485 + Modbus; подключите к ПЛК или SCADA-системе
• Обязательно соблюдайте посадочные габариты устройства - размеры корпуса рассчитаны под стандартный монтаж на DIN-рейку или стену
• При длительной работе на низких оборотах следите за охлаждением двигателя - возможно потребуется принудительное охлаждение
