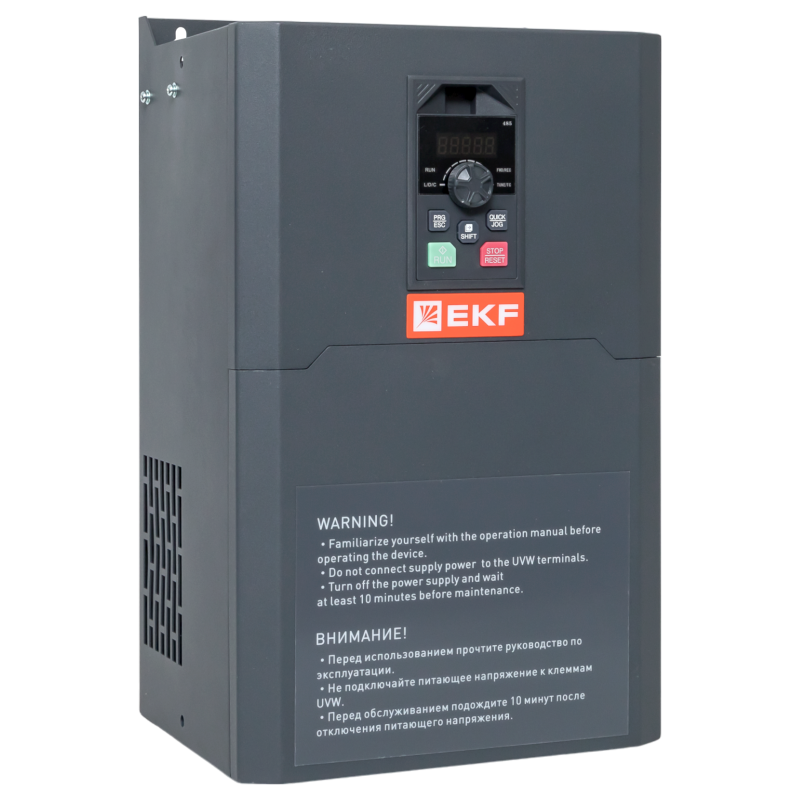

Преобразователь частоты PRO-Drive PD-150-FC-37K-43 |PD-150-FC-37K-43|EKF

Преобразователь частоты EKF модели PD-150-FC-37K-43 предназначен для плавного регулирования скорости трёхфазных асинхронных двигателей в промышленных системах. Он обеспечивает стабильную работу оборудования за счёт точного контроля частоты и напряжения на выходе, что особенно важно при изменении нагрузки. Этот преобразователь EKF подходит для автоматизации насосов, вентиляторов, конвейеров и других механизмов с переменной нагрузкой.

Назначение и область применения

Преобразователь частоты EKF используется для управления электродвигателями, где требуется изменение скорости вращения вала - например, в системах вентиляции, водоснабжения, транспортировки материалов или технологических линиях. Он заменяет механические способы регулирования (дроссели, заслонки), снижая энергопотребление и износ оборудования. Подходит для работы в цехах, на заводах, в логистике и на объектах ЖКХ.

Технические характеристики

• Сетевое напряжение: 330–450 В - работает от трёхфазной сети с допустимым колебанием напряжения;
• Количество фаз: 3 - требует подключения к трёхфазному питанию;
• Максимальная выходная мощность: 37 кВт - рассчитан на управление двигателями до этой мощности;
• Выходная частота: до 600 Гц - позволяет управлять высокоскоростными приводами, включая шпиндели станков;
• Максимальное выходное напряжение: 400 В - совместим с большинством промышленных двигателей 380–400 В;
• Частота сети: 50/60 Гц - адаптивный ввод, подходит для сетей России и стран с другими стандартами;
• Степень защиты IP20 - защищён от контакта с пальцами и крупным мусором, но не от пыли и влаги; требует установки в закрытом щите;
• Цифровые входы: 5 - для подключения кнопок, датчиков, сигналов запуска/останова;
• Цифровые выходы: 2 - для сигнализации состояния, управления внешними устройствами;
• Аналоговые входы/выходы: 2/2 - для подключения потенциометров, датчиков давления, температуры или передачи сигнала обратной связи;
• RS-485: 1 порт - для подключения к системам автоматизации через Modbus RTU;
• MODBUS: поддерживается - позволяет интегрировать преобразователь в SCADA и PLC-системы;
• Тип: Непосредственный преобразователь - преобразует переменный ток в переменный без промежуточного постоянного тока, повышает КПД и компактность.

Совместимость и монтаж

Преобразователь частоты EKF PD-150-FC-37K-43 монтируется в электрощит с защитой от пыли и влаги. Для правильной установки необходимо соблюдать:

• Посадочные размеры - проверьте габариты устройства перед монтажом, чтобы обеспечить свободный доступ к клеммам;
• Охлаждение - требует достаточного воздушного пространства вокруг корпуса (минимум 10 см с каждой стороны);
• Заземление - обязательно подключение к контуру заземления по нормам ПУЭ;
• Кабельные вводы - используйте экранированные кабели для силовой части и отдельно - для сигналов, чтобы исключить помехи;
• Подключение питания - подаётся на клеммы L1/L2/L3/N, выход - U/V/W к двигателю;
• Работа с модбасом - для настройки коммуникаций нужен терминал или ПК с программным обеспечением EKF.

Безопасность и стандарты

Преобразователь частоты EKF соответствует требованиям ГОСТ IEC 61800-5-1 (безопасность электрооборудования приводов) и ГОСТ IEC 61800-3 (электромагнитная совместимость). Это гарантирует надёжную работу в условиях промышленных помех и соответствие нормам безопасности персонала. Устройство имеет внутреннюю защиту от перегрузки, перегрева, короткого замыкания и пропадания фазы.

Преимущества

• Высокий уровень управления - возможность задавать сложные алгоритмы работы (например, PID-регулирование по давлению или уровню);
• Гибкая настройка - все параметры программируются через меню на дисплее или через Modbus;
• Энергоэффективность - снижение потребления на 20–50% по сравнению с клапанами и реостатами;
• Защита двигателя - мягкий пуск продлевает срок службы ремней, муфт и подшипников;
• Интеграция в АСУ ТП - наличие RS-485 и Modbus упрощает подключение к центральным системам управления.

Ограничения применения

• Не предназначен для работы во взрывоопасных средах - степень защиты IP20 не допускает установку вне герметичных шкафов;
• Не подходит для однофазных сетей - требует трёхфазного напряжения 330–450 В;
• Не рекомендован для длительной работы на минимальных оборотах без принудительного охлаждения - двигатель может перегреваться;
• Не содержит встроенного тормозного резистора - для быстрого останова с большой инерцией требуется внешний тормозной элемент;
• Не защищён от брызг воды - нельзя использовать в сырых помещениях без дополнительной защиты.

Примеры использования

• Водяные насосы в системах теплоснабжения - преобразователь EKF регулирует подачу воды в зависимости от температуры;
• Вентиляционные системы - автоматически меняет скорость вентилятора по уровню CO₂ или давлению;
• Конвейеры на пищевых производствах - плавный пуск и останов предотвращают проскальзывание продукции;
• Шпиндельные станки ЧПУ - высокая выходная частота (до 600 Гц) позволяет достичь необходимых оборотов;
• Лифтовые механизмы - управление моментом и плавное ускорение обеспечивают комфорт пассажиров.

Практические советы

• Перед первым запуском выполните автопараметризацию - преобразователь EKF определит параметры двигателя автоматически;
• Используйте входы DI1-DI5 для функций: “пуск”, “стоп”, “реверс”, “частота +”, “частота –” - так проще управлять с пульта;
• На аналоговый вход AI1 можно подать сигнал 0–10 В от датчика давления - тогда преобразователь будет поддерживать заданное давление в трубопроводе;
• Для удалённого контроля подключите RS-485 к контроллеру - можно отслеживать частоту, ток, температуру и ошибки в режиме реального времени;
• Проверяйте соединения клемм каждые 6 месяцев - вибрация может ослабить контакт, особенно на силовых выводах;
• Если двигатель часто останавливается - установите внешний тормозной резистор, чтобы избежать перегрузки по напряжению на шине постоянного тока.
