Преобразователь частоты PRO-Drive PD-90-FC-37K0-3 |PD-90-FC-37K0-3|EKF

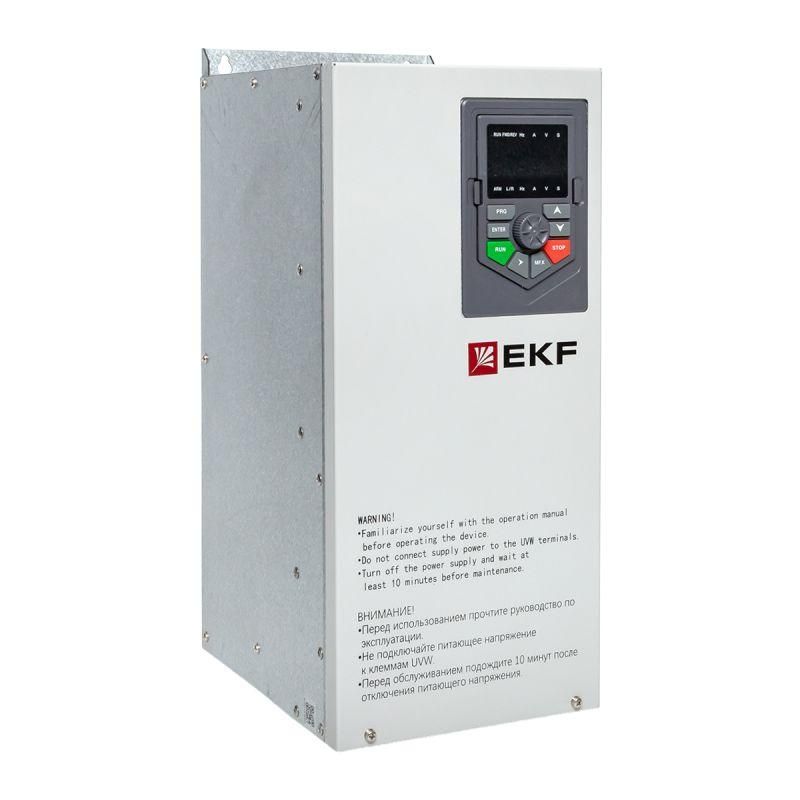

Преобразователь частоты EKF PD-90-F-C-37K0-3 предназначен для регулирования скорости трёхфазных асинхронных двигателей в системах с переменной нагрузкой - таких как насосы, вентиляторы и конвейеры. Модель обеспечивает стабильную работу при сетевом напряжении 380 В и мощности до 37 кВт, сочетая надёжность, простоту монтажа и поддержку промышленных протоколов связи.

Назначение и область применения

Преобразователь частоты EKF PD-90-F-C-37K0-3 используется для плавного запуска, остановки и регулирования оборотов электродвигателей. Подходит для задач, где важна энергоэффективность, а точность контроля момента не критична. Применяется в системах водоснабжения, вентиляции, транспортировки материалов, а также на участках с циклической нагрузкой - например, на конвейерах, компрессорах и воздушных завихрителях.

Технические характеристики

• Сетевое напряжение: 360–440 В (трёхфазное)
• Выходная мощность: до 37 кВт
• Выходное напряжение: до 400 В
• Максимальная выходная частота: 500 Гц
• Частота сети: 50/60 Гц
• Тип преобразования: непосредственный (AC-AC)
• Управление: скалярное (U/f) и векторное без датчика (OLV)
• Степень защиты: IP20 - для установки внутри шкафа
• Цифровые входы: 5
• Цифровые выходы: 4
• Аналоговые входы/выходы: 2 / 2
• Интерфейсы: один порт RS-485
• Поддержка протокола: MODBUS RTU
• Блок управления: встроенный

Совместимость и монтаж

Преобразователь частоты EKF PD-90-F-C-37K0-3 совместим с трёхфазными асинхронными двигателями мощностью от 1,5 до 400 кВт при напряжении 400 В. Для монтажа требуется установка в закрытом электрощите с достаточным охлаждением. Устройство допускает плотную установку «стенка к стенке» за счёт улучшенной тепловой модели - это экономит место в щитах. Клеммы для подключения питания, двигателя и сигналов расположены удобно для быстрого подвода проводов. Подключение к сети выполняется через L1/L2/L3/N; двигатель - через U/V/W. Цифровые и аналоговые каналы используются для внешних датчиков, кнопок, PLC или автоматических контуров управления.

Безопасность и стандарты

Преобразователь частоты EKF PD-90-F-C-37K0-3 соответствует требованиям безопасности для оборудования класса IP20. Защита от доступа к токоведущим частям обеспечена корпусом. Напряжение сети находится в пределах нормы EN 61800-5-1. Для работы необходимо соблюдать правила электробезопасности: отключать питание перед обслуживанием, использовать заземление, избегать перегрузок по току.

Преимущества

• Поддержка двух режимов управления - U/f и OLV - позволяет адаптировать поведение под тип нагрузки
• Улучшенная термическая модель даёт возможность монтировать несколько устройств рядом без потери мощности
• Встроенная поддержка MODBUS упрощает интеграцию в системы АСУ ТП
• Широкий диапазон частот (до 500 Гц) позволяет применять устройство даже для специализированных механизмов
• Гибкая настройка I/O-каналов - 5 цифровых входов, 4 выхода, 2 аналоговых входа и 2 выхода - покрывает большинство сценариев управления

Ограничения применения

• Не предназначен для открытой установки - степень защиты IP20 требует герметичного шкафа
• Не подходит для нагрузок, требующих высокой точности момента (например, краны, экструдеры, прессы)
• Работает только с трёхфазными двигателями - не совместим с однофазными
• Максимальная выходная частота 500 Гц ограничивает использование с очень высокоскоростными приводами (более 10 000 об/мин)
• Отсутствие встроенного тормозного модуля - для быстрого останова нужен внешний тормозной резистор

Примеры использования

• Водонасосная станция - плавный запуск и регулировка давления по уровню воды
• Вентиляционная система - изменение скорости в зависимости от температуры или CO₂
• Ленточный конвейер - управление скоростью перемещения груза
• Компрессор воздуха - снижение потребления энергии при малой нагрузке
• Автоматизированная линия упаковки - синхронизация с другими узлами через MODBUS

Практические советы

• Перед первым запуском проверьте соответствие напряжения сети 360–440 В - превышение вызовет аварийное отключение
• При использовании векторного управления (OLV) обязательно задайте параметры двигателя (номинальный ток, число пар полюсов)
• Для долгой службы следите за температурой шкафа - не допускайте нагрев выше +40 C
• При подключении к PLC используйте экранованные кабели для аналоговых и цифровых сигналов, чтобы исключить помехи
• Если планируете торможение с возвратом энергии - установите внешний тормозной резистор и настройте параметры торможения
• Запишите все настроенные параметры - они сохранятся в памяти, но потеря питания при записи может повредить прошивку
