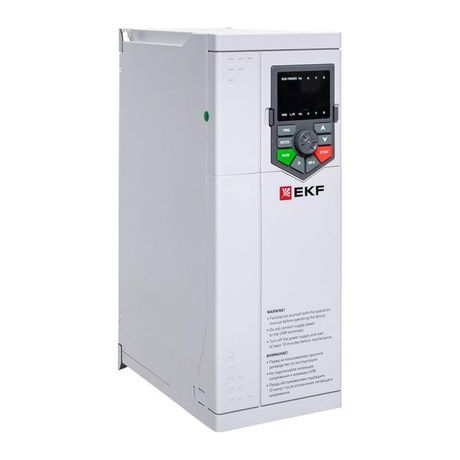

Преобразователь частоты PRO-Drive PD-90-FC-15K0-3-B |PD-90-FC-15K0-3-B|EKF

Преобразователь частоты EKF PD-90-F-C-15K0-3-B предназначен для регулирования скорости трёхфазных асинхронных двигателей в системах с переменной нагрузкой - таких как насосы, вентиляторы и конвейеры. Модель обеспечивает стабильную работу при сетевом напряжении 360–440 В и максимальной выходной мощности 15 кВт, сочетая надёжность и гибкость управления.

Назначение и область применения

Преобразователь частоты EKF PD-90-F-C-15K0-3-B используется для плавного запуска, остановки и регулирования оборотов электродвигателей. Подходит для задач, где важна энергоэффективность, а точность момента не критична - например, в системах вентиляции, водоснабжения, транспортировки материалов на конвейерах. Может управлять двигателями мощностью от 1,5 до 400 кВт при напряжении 400 В.

Технические характеристики

• Сетевое напряжение: 360–440 В, три фазы
• Выходная мощность: до 15 кВт
• Выходное напряжение: до 400 В
• Максимальная выходная частота: 500 Гц
• Частота сети: 50/60 Гц
• Тип преобразования: непосредственный (AC-AC)
• Управление: скалярное (U/f) и векторное без датчика (OLV)
• Степень защиты: IP20 - защищён от контакта с пальцами, но не от пыли и брызг воды
• Цифровые входы: 5 шт.
• Цифровые выходы: 4 шт.
• Аналоговые входы/выходы: 2/2
• Интерфейсы RS-485: 1 (для связи с PLC или HMI)
• Поддержка протокола MODBUS RTU - для интеграции в автоматизированные системы
• Наличие встроенного блока управления - позволяет задавать параметры без внешнего контроллера

Совместимость и монтаж

Преобразователь частоты EKF PD-90-F-C-15K0-3-B совместим с большинством трёхфазных асинхронных двигателей стандарта IEC. Для монтажа требуется свободное пространство вокруг корпуса - хотя устройство имеет улучшенную тепловую модель, рекомендуется соблюдать зазор минимум 50 мм сверху и снизу для лучшего теплоотвода. Клеммы для подключения питания и двигателя расположены снизу - удобно для вертикальной установки в щитах. Подключение проводов: жилы сечением до 16 мм2. Устройство не требует внешних фильтров при работе с короткими кабелями (< 50 м).

Безопасность и стандарты

Преобразователь частоты EKF соответствует требованиям EN 61800-5-1 (безопасность управляемых приводов) и EN 61800-3 (электромагнитная совместимость). IP20 не допускает использование вне закрытых щитов - не применяйте во влажных, пыльных или взрывоопасных средах без дополнительной защиты корпуса.

Преимущества

• Улучшенная термическая модель - позволяет устанавливать устройства рядом друг с другом без потери мощности
• Поддержка двух режимов управления (U/f и OLV) - повышает гибкость при работе с разными типами нагрузок
• Встроенный модуль MODBUS - упрощает интеграцию в SCADA и другие системы автоматизации
• Широкий диапазон частот (до 500 Гц) - подходит для высокоскоростных применений, например, центрифуг или шпинделей
• Наличие аналоговых и цифровых портов - позволяет реализовать сложные алгоритмы управления без внешних плат

Ограничения применения

• Не предназначена для работы с однофазными двигателями
• IP20 исключает установку в открытых помещениях, на улице или в условиях повышенной влажности
• Максимальная выходная мощность - 15 кВт; для более мощных двигателей потребуется другой артикул из серии
• Не поддерживает энкодер - векторное управление работает без датчика, что ограничивает точность позиционирования
• Работает только с сетью 360–440 В - несовместим с бытовой сетью 220 В

Примеры использования

• Вентиляция в промышленных цехах - плавное изменение скорости в зависимости от температуры
• Насосные станции - экономия электроэнергии за счёт регулирования подачи жидкости
• Ленточные конвейеры - контроль скорости перемещения материалов
• Оборудование для переработки пластиков - управление экструдерами и смесителями
• Автоматические линии упаковки - синхронизация движения с другими механизмами через MODBUS

Практические советы

• Перед первым запуском обязательно проверьте соответствие параметров двигателя (номинальное напряжение, ток, частота) на шильде и в настройках преобразователя EKF PD-90-F-C-15K0-3-B
• При использовании длинных кабелей между преобразователем и двигателем (> 50 м) используйте фильтры dV/dt или синусоидальные фильтры для защиты изоляции обмоток
• Настройка OLV-режима даёт лучший крутящий момент на низких оборотах - выбирайте его для насосов с высоким статическим давлением
• Для удалённого мониторинга подключите RS-485 к HMI или PLC - протокол MODBUS позволяет считывать текущую частоту, температуру и аварийные коды
• Не забывайте про обязательное заземление корпуса - даже при IP20 это критично для безопасности
