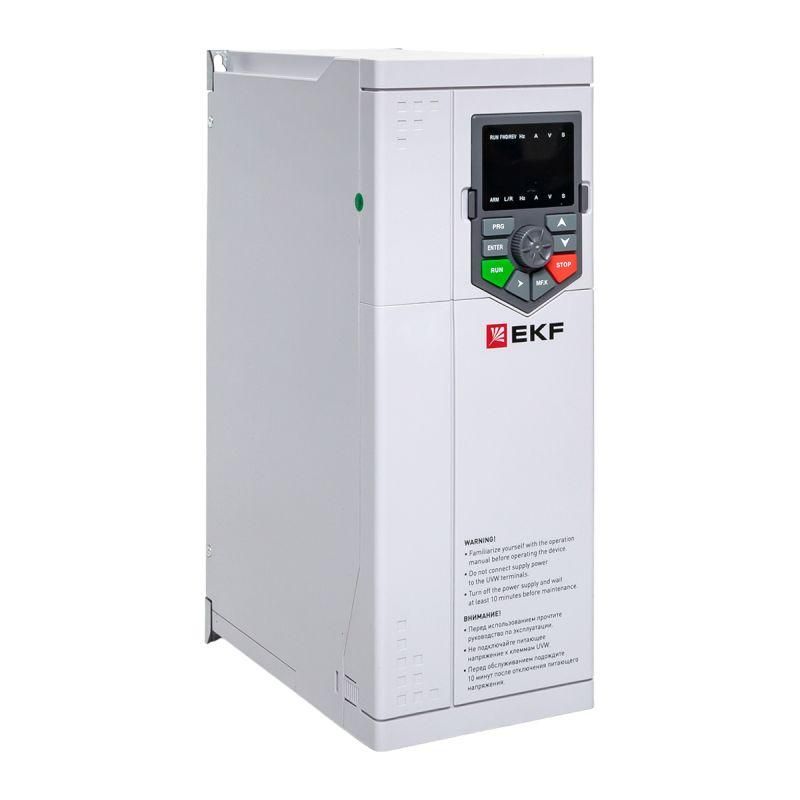

Преобразователь частоты EKF PD-90-F-C-22K0-3-B предназначен для регулирования скорости трёхфазных асинхронных двигателей в системах автоматизации - например, вентиляции, водоснабжения, транспортировки на конвейерах. Этот преобразователь обеспечивает стабильную работу при сетевом напряжении 380 В и поддерживает управление по скалярному и векторному алгоритму.

Назначение и область применения

Преобразователь частоты EKF PD-90-F-C-22K0-3-B используется для управления двигателями мощностью от 1,5 до 400 кВт при напряжении 400 В. Он оптимизирован для нагрузок, где не требуется высокая точность поддержания момента - например, для вентиляторов, насосов, конвейеров, компрессоров и других механизмов с переменным моментом сопротивления.

Технические характеристики

• Сетевое напряжение: 360–440 В (трёхфазное)
• Выходная мощность: 22 кВт
• Максимальное выходное напряжение: 400 В
• Максимальная выходная частота: 500 Гц
• Частота сети: 50/60 Гц
• Тип преобразования: Непосредственный (AC-AC)
• Степень защиты: IP20 - подходит для установки внутри щита
• Управление: U/f (скалярный) и OLV (векторный без датчика)
• Цифровые входы: 5
• Цифровые выходы: 4
• Аналоговые входы/выходы: 2 / 2
• Интерфейсы RS-485: 1 (для связи с АСУ ТП)
• Поддержка протокола: MODBUS RTU
• Наличие блока управления: Да - возможность программирования через кнопки на лицевой панели

Совместимость и монтаж

Преобразователь частоты EKF PD-90-F-C-22K0-3-B совместим с большинством трёхфазных асинхронных двигателей стандарта IEC. Для подключения используйте кабель с медными жилами, соответствующий классу изоляции двигателя. Подключение питания - к клеммам L1/L2/L3/N; двигатель - к U/V/W. Учитывайте посадочные размеры: устройство рассчитано на монтаж в шкафах с минимальным зазором 50 мм сверху и снизу для вентиляции. Блок управления расположен на передней панели - доступен без вскрытия корпуса.

Безопасность и стандарты

Преобразователь частоты EKF PD-90-F-C-22K0-3-B соответствует требованиям EN 61800-5-1 и EN 61800-3. Защита IP20 исключает контакт с внутренними элементами, но не защищает от пыли и влаги - поэтому установка допускается только во внутренних распределительных щитах. Автоматические функции защиты: перегрузка по току, перегрев, замыкание на землю, пропадание фазы.

Преимущества

• Улучшенная термическая модель позволяет устанавливать несколько преобразователей EKF PD-90-F-C-22K0-3-B плотно друг к другу без потери мощности - экономит место в шкафу.
• Поддержка двух режимов управления (U/f и OLV) даёт гибкость: скалярный - для простых задач, векторный - для более точного контроля при изменяющейся нагрузке.
• Интегрированный интерфейс RS-485 и MODBUS позволяют легко интегрировать преобразователь в системы автоматизации без внешних модулей.
• Широкий диапазон входного напряжения (360–440 В) повышает устойчивость к колебаниям в сети.

Ограничения применения

• Не предназначена для работы в условиях повышенной запылённости, влажности или на открытом воздухе - степень защиты IP20 не допускает установки вне закрытых шкафов.
• Не подходит для нагрузок, требующих быстрого изменения момента (например, краны, прессы) - векторный режим OLV не имеет датчика энкодера и ограничен по динамике.
• Работает только с трёхфазными двигателями - несовместим с однофазными или постоянного тока.
• Максимальная выходная частота 500 Гц ограничивает применение в высокоскоростных устройствах (например, турбины, центрифуги выше 30 тыс. об/мин).

Примеры использования

• Система водоснабжения: регулирование давления в трубопроводе за счёт изменения оборотов насоса.
• Конвейерная линия: плавный пуск и остановка, предотвращение проскальзывания материалов.
• Вентиляционная установка: энергосбережение за счёт снижения оборотов при низкой потребности в воздухе.
• Оборудование для пищевой промышленности: управление перемешивающими устройствами с контролем скорости.

Практические советы

• Перед первым запуском выполните автопараметризацию двигателя - это повысит точность управления и снизит риск перегрева.
• При установке нескольких преобразователей EKF PD-90-F-C-22K0-3-B рядом соблюдайте рекомендованное расстояние между ними - даже при улучшенной тепловой модели избыток тепла может вызвать срабатывание защиты.
• Для удалённого управления используйте RS-485 + MODBUS: подключите к PLC или HMI, чтобы контролировать частоту, статус и диагностику с экрана оператора.
• Не забудьте установить входной реактор и фильтр EMC, если оборудование находится рядом с чувствительной аппаратурой - это снизит помехи в сети.
• Проверяйте температуру окружающей среды: максимальная рабочая температура - +40 C. При более высоких значениях требуется принудительное охлаждение.
