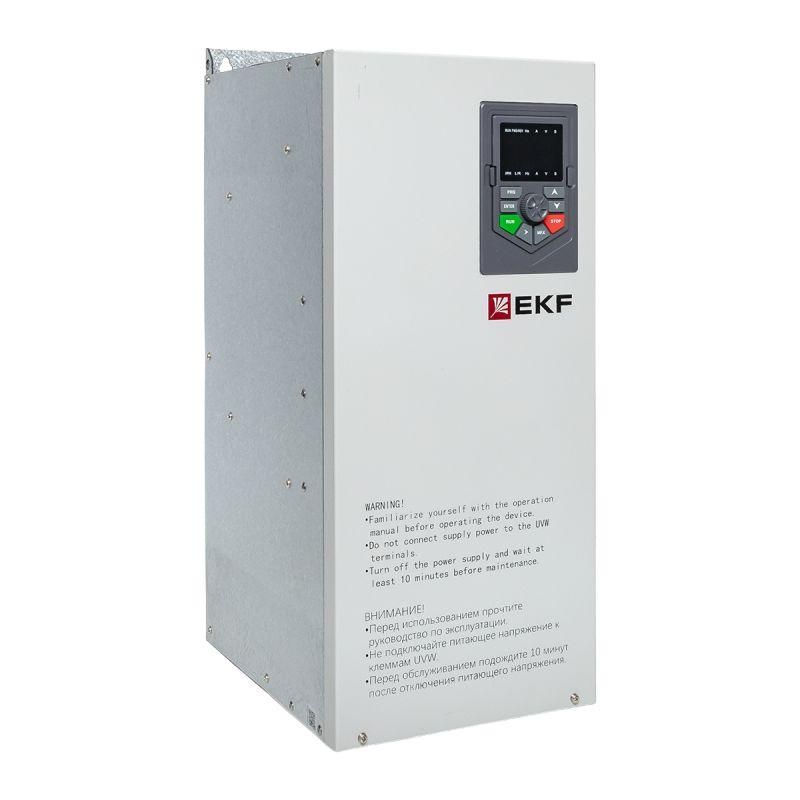

Преобразователь частоты EKF PD-90-F-C-45K0-3 предназначен для регулирования скорости трёхфазных асинхронных двигателей в системах с переменной нагрузкой - таких как насосы, вентиляторы и конвейеры. Модель обеспечивает стабильную работу при сетевом напряжении 380 В и максимальной выходной мощности 45 кВт, сочетая надёжность и гибкость управления.

Назначение и область применения

Преобразователь частоты EKF PD-90-F-C-45K0-3 используется для плавного запуска, остановки и регулирования оборотов электродвигателей. Подходит для задач, где важна энергоэффективность, а точность контроля момента не критична. Применяется в системах водоснабжения, вентиляции, транспортировки материалов, а также на производствах с циклическими режимами работы.

Технические характеристики

• Сетевое напряжение: 360–440 В (трёхфазное)
• Выходная мощность: до 45 кВт
• Выходное напряжение: до 400 В
• Максимальная выходная частота: 500 Гц
• Частота сети: 50/60 Гц
• Тип преобразования: непосредственный (AC-AC)
• Управление: скалярное (U/f) и векторное без датчика (OLV)
• Защита корпуса: IP20 - для внутренней установки в шкафах
• Цифровые входы: 5
• Цифровые выходы: 4
• Аналоговые входы/выходы: 2 / 2
• Интерфейсы: один порт RS-485
• Поддержка протокола: MODBUS RTU
• Блок управления: встроенный

Совместимость и монтаж

Преобразователь частоты EKF PD-90-F-C-45K0-3 совместим с трёхфазными асинхронными двигателями мощностью от 1,5 до 400 кВт при напряжении 400 В. Для монтажа требуется установка в закрытом электрощите с достаточным охлаждением. Устройство допускает плотную установку «стенка к стенке» за счёт улучшенной тепловой модели - это экономит место в шкафу. Кабели питания и управления должны соответствовать требованиям по сечению и экранированию. Подключение к сети - через автоматический выключатель и контактор; двигатель подключается к выходным клеммам U/V/W.

Безопасность и стандарты

Преобразователь частоты EKF PD-90-F-C-45K0-3 соответствует нормам безопасности для оборудования класса IP20. Защита от перегрузки, перегрева, короткого замыкания и потери фазы реализована внутри устройства. Сертифицирован для использования в промышленных условиях согласно международным стандартам IEC 61800-5-1 и EN 61800-3.

Преимущества

• Работает с двумя методами управления - U/f и OLV - что позволяет адаптировать поведение под тип нагрузки
• Улучшенная термическая модель позволяет компактную установку без снижения мощности
• Встроенная поддержка MODBUS упрощает интеграцию в системы АСУ ТП
• Гибкая настройка цифровых и аналоговых сигналов для автоматизации процессов
• Широкий диапазон рабочих частот (до 500 Гц) - подходит для высокоскоростных применений

Ограничения применения

• Не предназначена для работы вне помещений - степень защиты IP20 исключает использование на открытом воздухе или во влажных средах
• Не рекомендован для механизмов с жёсткими требованиями к моменту (например, краны, прессы) - векторный режим OLV не имеет обратной связи по скорости
• Максимальная выходная мощность 45 кВт - не подходит для двигателей выше этого значения
• Требуется внешний фильтр EMC при чувствительном оборудовании рядом

Примеры использования

• Насосные станции - плавный пуск и регулирование давления воды
• Вентиляционные системы - изменение скорости в зависимости от температуры или CO₂
• Конвейерные линии - синхронизация скорости участков
• Ленточные питатели - управление подачей материала
• Оборудование для пищевой промышленности - с контролем по Modbus из центральной системы

Практические советы

• Перед первым запуском проверьте соответствие напряжения сети и двигателя - не допускайте превышения 440 В
• Настройте параметры U/f или OLV в соответствии с характеристикой двигателя - данные указаны в паспорте мотора
• Используйте экранированные кабели для аналоговых и сигнальных линий - это предотвращает помехи
• При установке «стенка к стенке» убедитесь, что вентиляция шкафа не забита - даже с улучшенной теплоотдачей перегрев недопустим
• Для удалённого управления используйте RS-485 + Modbus - подключайте к PLC или HMI с правильной адресацией и битрейтом
• Не подключайте к выходу преобразователя конденсаторы или фильтры - это вызывает аварийное отключение
