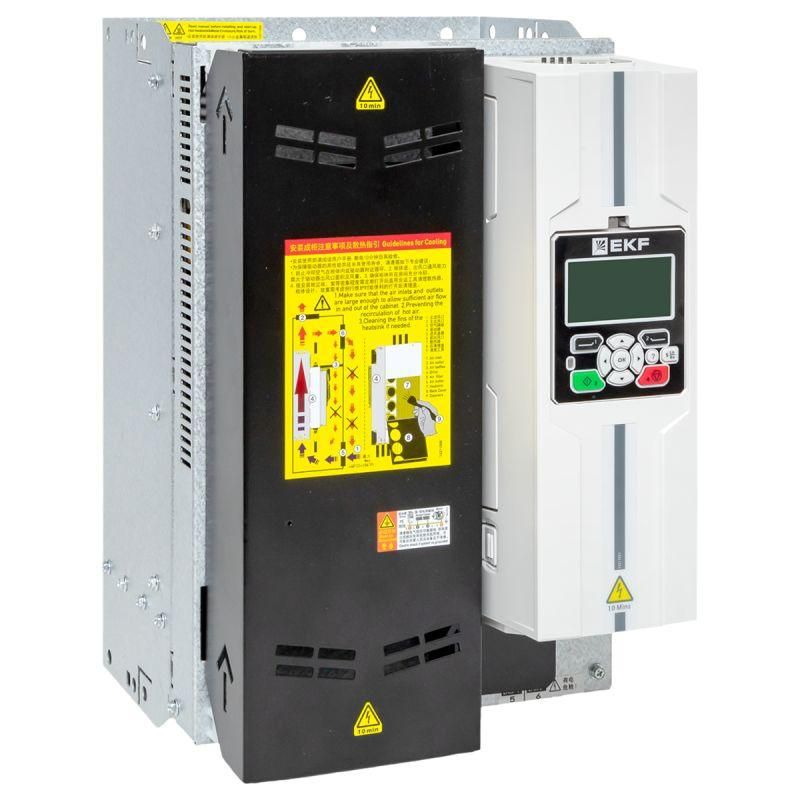

Преобразователь частоты PRO-Drive PD-500-E88-45K-43-PN |PD-500-E88-45K-43-PN|EKF

Преобразователь частоты EKF модели PD-500-E88-45K-43-PN предназначен для плавного регулирования скорости трёхфазных асинхронных двигателей в промышленных системах. Этот преобразователь обеспечивает стабильную работу оборудования при изменении нагрузки, снижает энергопотребление и продлевает срок службы моторов.

Назначение и область применения

Преобразователь частоты EKF используется для управления электродвигателями, где требуется точная регулировка оборотов или момента. Подходит для насосов, вентиляторов, компрессоров, конвейеров, станков с ЧПУ и других устройств с переменной нагрузкой. Применяется в пищевой, химической, металлургической и логистической отраслях.

Технические характеристики

• Сетевое напряжение: 360–490 В, три фазы - работает от промышленной сети без дополнительных трансформаторов.
• Выходная мощность: до 45 кВт - способен управлять двигателями средней и большой мощности.
• Выходная частота: до 500 Гц - позволяет достигать высоких скоростей вращения, необходимых для специализированных задач.
• Выходное напряжение: до 400 В - совместим с большинством стандартных трёхфазных двигателей.
• Частота сети: 50/60 Гц - автоматически адаптируется к сетям России и стран с другими стандартами.
• Степень защиты IP40 - защищён от контакта с предметами более 1 мм, но не от воды; требует установки в закрытом щите.
• Цифровые входы: 6 шт. - для подключения кнопок, датчиков, сигналов старта/останова.
• Цифровые выходы: 5 шт. - для сигнализации состояния, управления внешними устройствами.
• Аналоговые входы/выходы: 3 / 2 - позволяют принимать и выдавать сигналы 0–10 В или 4–20 мА для обратной связи и контроля.
• RS-485: 1 порт - для подключения к системам автоматизации через Modbus RTU.
• Поддержка Modbus: да - легко интегрируется в SCADA и PLC-системы.
• Тип преобразования: непосредственный - без промежуточного звена постоянного тока, что повышает КПД и уменьшает габариты.

Совместимость и монтаж

Преобразователь частоты EKF совместим с любыми трёхфазными асинхронными двигателями, соответствующими по мощности и напряжению. Для монтажа требуется свободный доступ к задней стенке корпуса для вентиляции. Установка возможна только в электрощитовой с температурой не выше +40 C. Клеммы для подключения питания и двигателя расположены сверху и снизу - удобны для вертикальной проводки. Обязательно соблюдать полярность и использовать кабель сечением, соответствующим току двигателя (для 45 кВт - минимум 16 мм2 медный).

Безопасность и стандарты

Преобразователь частоты EKF сертифицирован по ГОСТ IEC 61800-5-1 (безопасность управляемых приводов) и ГОСТ IEC 61800-3 (электромагнитная совместимость). Соответствует нормам безопасности для промышленного оборудования в РФ и ЕАЭС. Наличие IP40 исключает случайный контакт с токоведущими частями, но не заменяет обязательное заземление и использование автоматических выключателей.

Преимущества

• Высокий КПД благодаря технологии непосредственного преобразования - меньше потерь энергии.
• Гибкая настройка параметров через меню на дисплее - можно задать профили ускорения, торможения, ограничений по току.
• Широкий диапазон частот (до 500 Гц) - подходит для высокоскоростных процессов, таких как центрифуги или шпиндели.
• Интеграция с системами автоматизации через Modbus - упрощает сбор данных и удалённое управление.
• Работа при колебаниях напряжения - сохраняет стабильность даже при просадках в сети до 360 В.

Ограничения применения

• Не предназначен для работы во влажной среде или на открытом воздухе из-за степени защиты IP40.
• Не подходит для однофазных двигателей - требует трёхфазного питания.
• Не имеет встроенного тормозного модуля - для быстрого останова крупных механизмов нужен внешний тормозной резистор.
• Максимальная выходная частота 500 Гц недостаточна для некоторых экзотических применений (например, сверхвысокоскоростные шпиндели >10 000 об/мин).
• Не рекомендован для длительной работы на минимальных оборотах без принудительного охлаждения - двигатель может перегреваться.

Примеры использования

• Вентиляционная система: плавное увеличение оборотов в зависимости от уровня CO₂ в помещении.
• Линия розлива: точная синхронизация скорости конвейера с расходом жидкости.
• Фрезерный станок: изменение частоты вращения шпинделя под разные материалы и инструменты.
• Насосная станция: регулировка давления в трубопроводе путём изменения числа оборотов насоса.

Практические советы

• Перед первым запуском выполните автопараметризацию - преобразователь сам определит параметры двигателя.
• Используйте фильтры на входе, если в сети много помех - особенно важно для чувствительных контроллеров.
• При использовании длинных кабелей между преобразователем и двигателем (>50 м) установите dV/dt-фильтр, чтобы предотвратить пробой изоляции обмоток.
• Обеспечьте достаточный воздушный зазор вокруг устройства - минимум 10 см с каждой стороны для теплоотвода.
• Запрещено подключать к выходу преобразователя конденсаторы или устройства, работающие на постоянном токе - это вызовет отказ.
• Для сложных систем используйте программирование через RS-485 - так надёжнее, чем настройка с панели.
