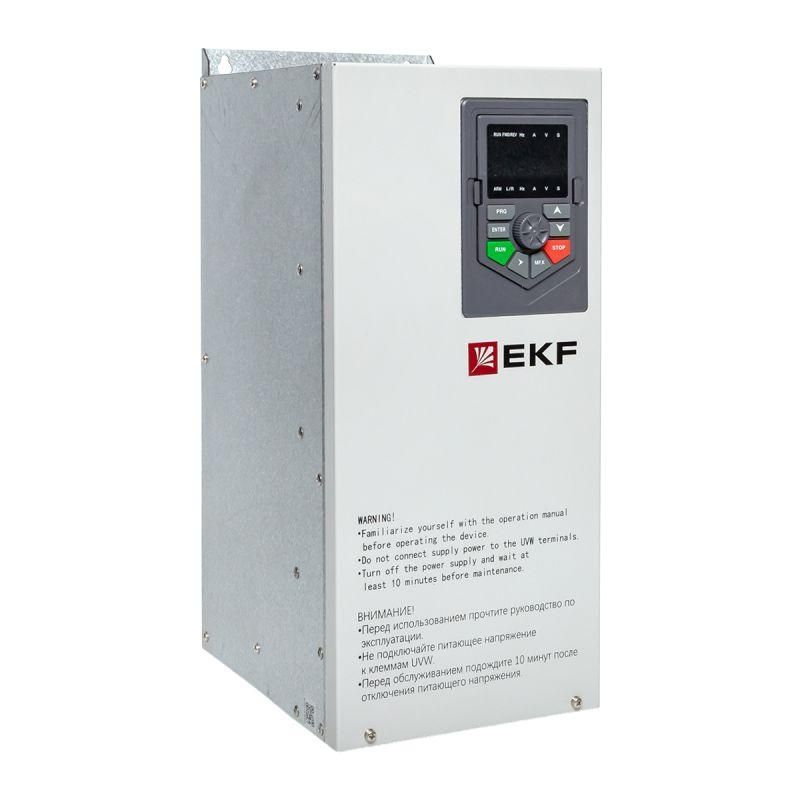

Преобразователь частоты PRO-Drive PD-90-FC-30K0-3-B |PD-90-FC-30K0-3-B|EKF

Преобразователь частоты PRO-Drive PD-90-FC-30K0-3-B EKF предназначен для регулирования скорости трёхфазных асинхронных двигателей в системах с переменной нагрузкой - таких как насосы, вентиляторы и конвейеры. Модель обеспечивает стабильную работу при сетевом напряжении 360–440 В и мощности до 30 кВт, сочетая простую настройку с расширенными функциями управления.

Назначение и область применения

Преобразователь частоты PRO-Drive PD-90-FC-30K0-3-B EKF используется для плавного запуска, остановки и регулирования оборотов электродвигателей. Подходит для задач, где важна энергоэффективность, а точность момента не критична - например, в системах вентиляции, водоснабжения, транспортировки материалов на конвейерах. Может управлять двигателями мощностью от 1,5 до 400 кВт при напряжении 400 В.

Технические характеристики

• Количество фаз: 3
• Выходная мощность: 30 кВт
• Сетевое напряжение: 360–440 В
• Максимальное выходное напряжение: 400 В
• Максимальная выходная частота: 500 Гц
• Частота сети: 50/60 Гц
• Тип преобразования: Непосредственный (AC-AC)
• Методы управления: U/f (скалярный), OLV (векторный без датчика)
• Степень защиты: IP20 (защита от прикосновений и крупных частиц, не предназначена для влаги или пыли в окружающей среде)
• Цифровые входы: 5
• Цифровые выходы: 4
• Аналоговые входы/выходы: 2 / 2
• Интерфейсы RS-485: 1 (для связи с PLC или HMI)
• Поддержка протокола MODBUS RTU: Да
• Наличие блока управления: Да (локальная панель для настройки и контроля)

Совместимость и монтаж

Преобразователь частоты PRO-Drive PD-90-FC-30K0-3-B EKF совместим с большинством трёхфазных асинхронных двигателей стандарта IEC. Для монтажа требуется свободное пространство вокруг корпуса - хотя устройство имеет улучшенную тепловую модель, рекомендуется соблюдать зазор минимум 50 мм сверху и с боков для эффективного теплоотвода. Клеммы для подключения питания и двигателя расположены снизу, что удобно при установке на DIN-рейку или в шкаф. Все провода должны соответствовать требованиям по сечению для тока 60 А (при 400 В, 30 кВт).

Безопасность и стандарты

Устройство соответствует нормам EN 61800-5-1 (безопасность управляемых приводов) и EN 61800-3 (электромагнитная совместимость). IP20 позволяет использовать только внутри закрытых щитов, защищённых от внешней среды. Автоматические функции защиты: перегрузка по току, перегрев, перенапряжение, недостаточное напряжение, обрыв фазы.

Преимущества

• Улучшенная термическая модель - допускает плотную установку «стенка к стенке» без потери мощности.
• Поддержка двух режимов управления: скалярный (U/f) для простых задач и векторный (OLV) для более стабильной работы при изменяющемся моменте.
• Интегрированный модуль MODBUS и RS-485 позволяют легко интегрировать в автоматизированные системы.
• Гибкая настройка через встроенный блок управления - не требует внешнего контроллера для базовой конфигурации.
• Широкий диапазон входного напряжения (360–440 В) повышает надёжность при колебаниях сети.

Ограничения применения

• Не предназначен для работы во влажной, пыльной или агрессивной среде из-за степени защиты IP20 - обязательно использование в электрошкафу.
• Не подходит для применений, требующих высокой точности позиционирования или жёсткого поддержания момента (например, лифты, прессы, экструдеры).
• Максимальная частота 500 Гц ограничивает применение в специализированных высокоскоростных устройствах (например, турбины, центрифуги).
• Работает только с трёхфазными двигателями - несовместим с однофазными или постоянным током.

Примеры использования

• Вентиляция в промышленных помещениях - плавное регулирование скорости в зависимости от температуры.
• Насосные станции водоснабжения - экономия энергии за счёт снижения оборотов при низком потреблении воды.
• Ленточные конвейеры на пищевых и логистических производствах - плавный старт и согласование скоростей участков.
• Оборудование для переработки пластиков - управление питателями и перемешивающими механизмами.

Практические советы

• Перед первым запуском проверьте соответствие напряжения сети (360–440 В) и параметров двигателя (номинальное напряжение 400 В, мощность ≤ 30 кВт).
• При использовании в шкафу с несколькими преобразователями - учтите тепловую нагрузку; даже с улучшенной моделью, при плотной компактовке нужен принудительный обдув.
• Для удалённого управления используйте RS-485 + MODBUS - подключайте экранованный кабель, заземлив экран с одной стороны.
• Настройка параметров через кнопки на передней панели - начните с автопараметризации (Auto-Tuning), чтобы система сама определила характеристики двигателя.
• Запрещено подключение к генераторам без стабилизированного выходного напряжения - риск повреждения силового модуля.
