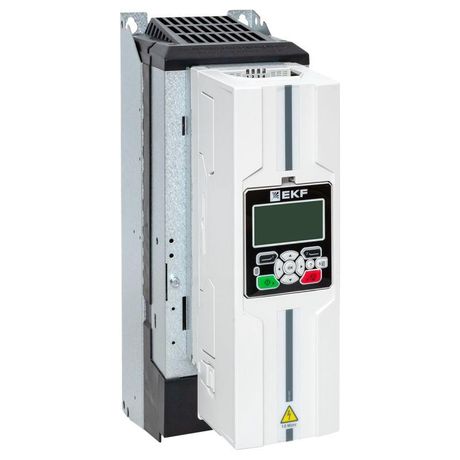

Преобразователь частоты PRO-Drive PD-500-E88-18K5-43-B-EC |PD-500-E88-18K5-43-B-EC|EKF

Преобразователь частоты EKF модели PD-500-E88-18K5-43-B-EC предназначен для плавного регулирования скорости трёхфазных асинхронных двигателей в промышленных системах. Этот преобразователь обеспечивает стабильную работу оборудования при изменении нагрузки, снижает энергопотребление и продлевает срок службы моторов.

Назначение и область применения

Преобразователь частоты EKF используется для управления скоростью вращения электродвигателей в автоматизированных системах. Он позволяет точно задавать обороты двигателя в зависимости от технологических требований - например, при работе насосов, вентиляторов, конвейеров, компрессоров и станков. Подходит для установки в цехах, на логистических участках, в пищевой и химической промышленности.

Технические характеристики

• Сетевое напряжение: 360–490 В переменного тока, три фазы
• Выходная мощность: до 18 кВт
• Максимальная выходная частота: 500 Гц - позволяет управлять высокоскоростными приводами
• Максимальное выходное напряжение: 400 В - совместим с большинством промышленных двигателей
• Частота сети: 50/60 Гц - работает в сетях России и за рубежом
• Тип преобразования: непосредственный - без промежуточного звена постоянного тока, повышает КПД
• Защита корпуса: IP40 - предохраняет от контакта с проводящими предметами и пылью, но не от брызг воды
• Цифровые входы: 6 - для подключения кнопок, датчиков, сигналов запуска/останова
• Цифровые выходы: 5 - для управления световой сигнализацией, реле, другими устройствами
• Аналоговые входы/выходы: 3 / 2 - для передачи и получения сигналов 0–10 В или 4–20 мА (например, от датчиков давления или температуры)
• Интерфейс RS-485: 1 шт. - для связи с PLC, HMI или SCADA-системой
• Поддержка MODBUS RTU: да - позволяет интегрировать преобразователь в существующую систему автоматизации

Совместимость и монтаж

Преобразователь частоты EKF рассчитан на монтаж в щитах с защитой от пыли. Установка возможна вертикально, с соблюдением минимальных зазоров вокруг устройства для теплоотвода. Для подключения используйте кабель сечением, соответствующим максимальному току (до 36 А при 400 В). Обязательно заземлите корпус через клемму PE. Подключение питания - к клеммам L1/L2/L3/N; двигатель - к U/V/W. Все соединения должны быть надёжно затянуты. Программирование осуществляется через встроенный панельный интерфейс или через RS-485 с помощью ПК.

Безопасность и стандарты

Преобразователь частоты EKF соответствует требованиям ГОСТ IEC 61800-5-1 (безопасность электрооборудования приводов) и ГОСТ IEC 61800-3 (электромагнитная совместимость). Это гарантирует соответствие нормам безопасности при использовании в промышленной среде. Наличие сертификатов позволяет использовать устройство в системах, подлежащих обязательной сертификации.

Преимущества

• Высокий уровень точности регулирования скорости благодаря непосредственному преобразованию
• Гибкая настройка через 6 цифровых и 3 аналоговых входа - легко адаптируется под сложные задачи
• MODBUS и RS-485 позволяют интегрировать преобразователь в современные системы автоматизации без дополнительных модулей
• Работа при напряжении до 490 В - устойчив к перепадам в сети, что важно для промышленных объектов
• Максимальная частота 500 Гц - подходит для высокоскоростных приводов, где обычные преобразователи не справляются

Ограничения применения

• Степень защиты IP40 исключает использование во влажных помещениях, на открытых площадках или там, где есть риск попадания жидкостей - требуется дополнительная защита корпуса
• Не предназначен для работы с однофазными двигателями - только с трёхфазными
• Отсутствует встроенная функция торможения постоянным током - для быстрого останова потребуется внешний тормозной резистор
• Не рекомендован для взрывоопасных зон - не имеет соответствующего взрывозащищённого исполнения

Примеры использования

• Управление скоростью вентиляторов в системах вентиляции и кондиционирования
• Регулировка подачи насосов в системах водоснабжения и водоочистки
• Контроль скорости конвейера на линии упаковки
• Настройка оборотов шпинделя станков ЧПУ
• Автоматизация процессов в пищевом производстве - перемешивание, дозирование, транспортировка

Практические советы

• Перед первым запуском проверьте правильность подключения фаз - неверная последовательность может вызвать вращение двигателя в обратном направлении
• При длительной работе на малых оборотах следите за нагревом двигателя - возможно потребуется принудительное охлаждение
• Для стабильной работы в условиях нестабильной сети используйте входной реактор (дополнительно)
• При подключении аналоговых датчиков применяйте экранированные кабели и заземлите экран с одной стороны
• Обновляйте прошивку через USB-RS485 адаптер - производитель периодически выпускает улучшения алгоритмов управления
• Учитывайте посадочные габариты при выборе места установки - размеры устройства требуют свободного пространства сверху и снизу для вентиляции
