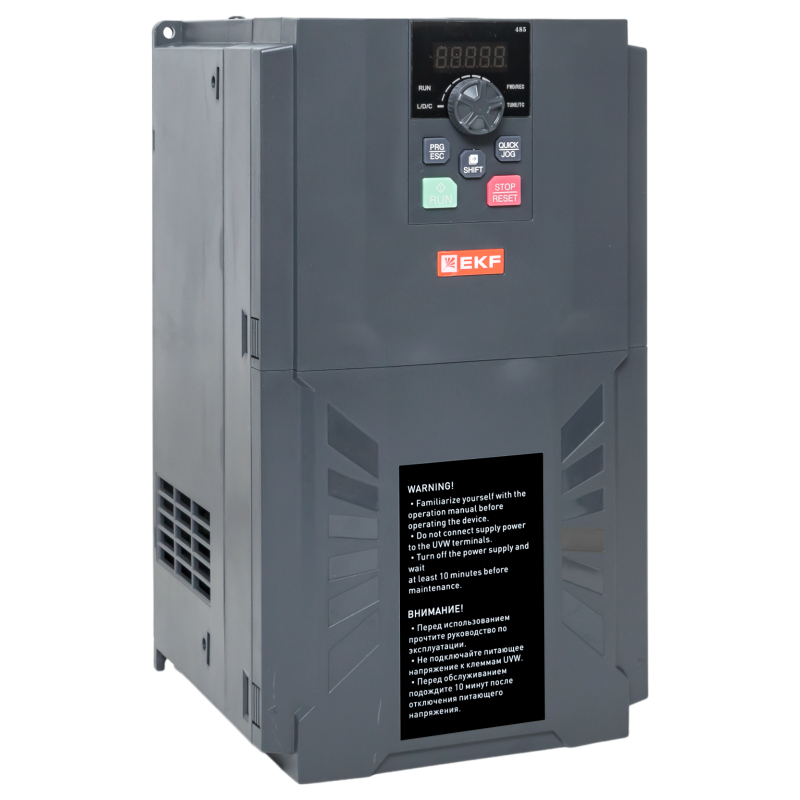

Преобразователь частоты PRO-Drive PD-150-FC-18K-43-B |PD-150-FC-18K-43-B|EKF

Преобразователь частоты EKF модели PD-150-FC-18K-43-B предназначен для плавного регулирования скорости трёхфазных асинхронных двигателей в промышленных системах. Он обеспечивает стабильную работу оборудования за счёт точного контроля частоты и напряжения на выходе, что особенно важно при изменении нагрузки. Этот преобразователь EKF подходит для автоматизации конвейеров, насосов, компрессоров и других устройств с переменной нагрузкой.

Назначение и область применения

Преобразователь частоты EKF используется для управления электродвигателями, где требуется изменение скорости вращения вала - например, в системах транспортировки, вентиляции, гидравлики и технологических линиях. Он заменяет механические способы регулирования (например, дросселирование или ременные передачи), снижая энергопотребление и износ оборудования. Подходит для работы в цехах, на заводах, в логистике и на объектах ЖКХ.

Технические характеристики

• Сетевое напряжение: 330–450 В постоянного тока (питание от трёхфазной сети 380 В)
• Количество фаз: три - на входе и выходе
• Максимальная выходная мощность: 18 кВт
• Максимальное выходное напряжение: до 400 В
• Максимальная выходная частота: 600 Гц - позволяет управлять высокоскоростными двигателями
• Частота сети: совместим с 50 и 60 Гц
• Тип преобразования: непосредственный - без промежуточного звена постоянного тока, повышает КПД
• Степень защиты: IP20 - подходит для установки внутри шкафов, не предназначен для открытой среды
• Цифровые входы: 5 - для сигналов старта, останова, переключения режимов
• Цифровые выходы: 2 - для сигнализации состояния, аварий, готовности
• Аналоговые входы/выходы: 2 входа и 2 выхода - для подключения датчиков давления, температуры, задания скорости через потенциометр
• Интерфейс RS-485: один - для связи с PLC, HMI, SCADA-системами
• Поддержка протокола MODBUS RTU - позволяет интегрировать в существующие системы автоматизации

Совместимость и монтаж

Преобразователь частоты EKF PD-150-FC-18K-43-B рассчитан на подключение к трёхфазным двигателям мощностью до 18 кВт. Для монтажа необходима установка в закрытом электрощите с достаточным охлаждением. Масса устройства и габариты требуют жесткой фиксации на DIN-рейке или плоской поверхности. Клеммы для силовой части - болтовые, допускают провода сечением до 16 мм2. Управление осуществляется через цифровые и аналоговые порты; программирование - через кнопки на лицевой панели или через COM-порт с ПК. Обязательно соблюдать полярность при подключении питания и двигателя.

Безопасность и стандарты

Преобразователь частоты EKF соответствует требованиям ГОСТ IEC 61800-5-1 (безопасность управляемых электроприводов) и ГОСТ IEC 61800-3 (электромагнитная совместимость). Это гарантирует соответствие нормам безопасности при работе рядом с людьми и минимизацию помех для другого оборудования. Наличие сертификатов позволяет использовать устройство в промышленных условиях России и стран ЕАЭС.

Преимущества

• Высокая точность регулирования частоты - до 0,1 Гц, что важно для точных процессов
• Работа при напряжении до 450 В - устойчивость к колебаниям сети
• Гибкая настройка через 5 цифровых и 2 аналоговых канала - легко адаптируется под задачи
• MODBUS и RS-485 - возможность удалённого мониторинга и интеграции в АСУ ТП
• Непосредственный тип преобразования - меньше потерь энергии, выше надёжность
• Поддержка частоты до 600 Гц - расширенный диапазон для специализированных механизмов

Ограничения применения

• Не предназначен для установки вне электрошкафа - степень защиты IP20 исключает использование во влажной, пыльной или агрессивной среде
• Максимальная мощность 18 кВт - не подходит для двигателей свыше этого значения
• Требуется стабильное питание: при проседании ниже 330 В возможна остановка
• Отсутствует встроенный тормозной модуль - для быстрого останова нужен внешний тормозной резистор
• Не имеет встроенного экрана для детального мониторинга - для диагностики требуется ПК или HMI

Примеры использования

• Конвейерная линия - плавный запуск и изменение скорости в зависимости от загрузки
• Водяной насос - регулирование подачи по давлению в трубопроводе
• Вентилятор промышленной вытяжки - экономия энергии при низкой потребности
• Шлифовальный станок - точная скорость вращения шпинделя для качества обработки
• Ленточный транспортёр в логистическом центре - синхронизация с другими участками

Практические советы

• Перед первым запуском проверьте правильность подключения фаз - неверная последовательность может вызвать вращение двигателя в обратном направлении
• Для длительной работы при максимальной нагрузке обеспечьте принудительное охлаждение шкафа - перегрев сокращает срок службы
• Используйте входы DI для подключения эмерджентных остановов - это обязательное условие безопасности
• На аналоговый вход можно подать сигнал 0–10 В от датчика давления - тогда преобразователь будет сам регулировать обороты в зависимости от реальной нагрузки
• При использовании MODBUS убедитесь, что адрес устройства уникален в сети и установлены правильные параметры бита четности
• Посадочные размеры и крепёж подходят под стандартные шкафы EKF - совместимость с другими изделиями серии удобна при масштабировании
