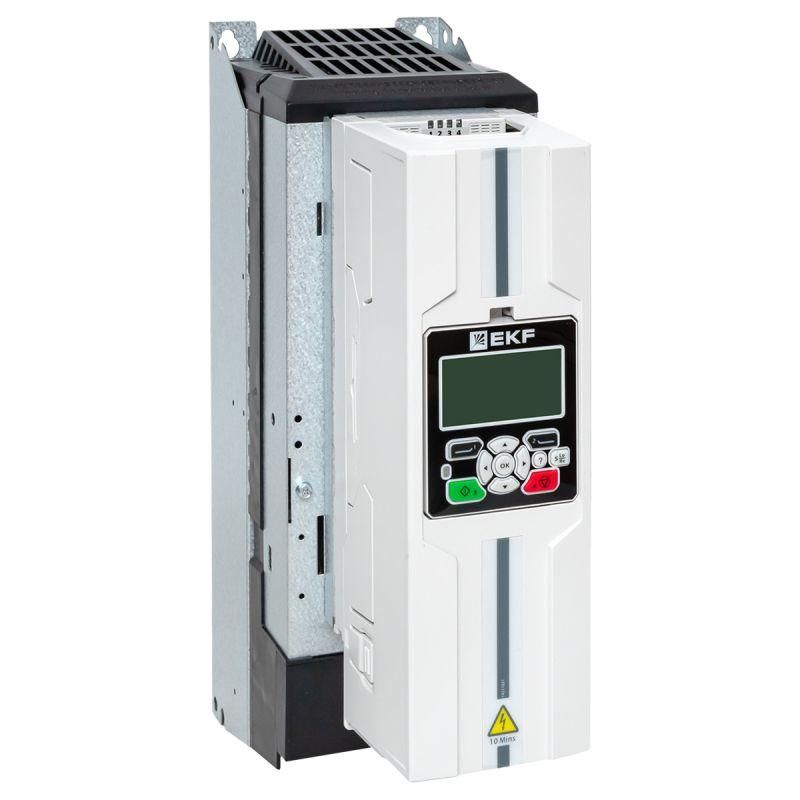

Преобразователь частоты PRO-Drive PD-500-E88-18K5-43-B-PN |PD-500-E88-18K5-43-B-PN|EKF

Преобразователь частоты EKF модели PD-500-E88-18K5-43-B-PN предназначен для плавного регулирования скорости трёхфазных асинхронных двигателей в промышленных системах. Он обеспечивает стабильную работу оборудования при изменении нагрузки, снижает потребление энергии и продлевает срок службы механизмов.

Назначение и область применения

Преобразователь частоты EKF используется для управления электродвигателями, где требуется точная регулировка оборотов или момента. Подходит для насосов, вентиляторов, компрессоров, конвейеров, станков с ЧПУ и других устройств с переменной нагрузкой. Применяется в пищевой, химической, металлургической и логистической отраслях.

Технические характеристики

• Сетевое напряжение: 360–490 В, три фазы - работает от промышленной сети без дополнительных трансформаторов.
• Выходная мощность: до 18 кВт - способен управлять двигателями этого класса без перегрузки.
• Выходная частота: до 500 Гц - позволяет достигать высоких скоростей вращения, необходимых для специализированных задач.
• Выходное напряжение: до 400 В - совместим с большинством стандартных трёхфазных двигателей.
• Частота сети: 50/60 Гц - автоматически адаптируется к сетям России и стран с другими стандартами.
• Защита IP40 - защищён от контакта с проводящими частицами крупнее 1 мм, но не герметичен; требует установки в закрытом щите.
• Цифровые входы: 6 шт. - для подключения кнопок, датчиков, сигналов старта/останова.
• Цифровые выходы: 5 шт. - для сигнализации состояния, управления внешними устройствами.
• Аналоговые входы/выходы: 3 / 2 - позволяют принимать и выдавать сигналы 0–10 В или 4–20 мА для обратной связи и контроля.
• RS-485: 1 порт - для подключения к системам автоматизации через Modbus RTU.
• Поддержка Modbus: да - обеспечивает интеграцию с PLC, HMI и SCADA-системами.
• Тип: непосредственный преобразователь - преобразует постоянный ток в переменный без промежуточного звена, что повышает КПД.

Совместимость и монтаж

Преобразователь частоты EKF совместим с любыми трёхфазными асинхронными двигателями мощностью до 18 кВт. Для монтажа требуется установка в электрощит с достаточным охлаждением. Масса устройства и габариты рассчитаны для крепления на DIN-рейке или плоской поверхности. Обязательно соблюдайте расстояние от боковых стенок щита - минимум 100 мм для вентиляции. Подключение силовых кабелей выполняйте с использованием клемм, указанных в руководстве - допустимый диаметр жил до 16 мм2. Убедитесь, что входное напряжение находится в пределах 360–490 В - ниже или выше - возможны аварийные отключения.

Безопасность и стандарты

Преобразователь частоты EKF соответствует требованиям ГОСТ IEC 61800-5-1 (безопасность управляемых электроприводов) и ГОСТ IEC 61800-3 (электромагнитная совместимость). Это гарантирует соответствие нормам безопасности и помехоустойчивости в промышленной среде. Наличие сертификатов позволяет использовать устройство в объектах с повышенными требованиями к надёжности.

Преимущества

• Широкий диапазон частот (до 500 Гц) - подходит для высокоскоростных процессов, недоступных обычным преобразователям.
• Гибкая настройка через аналоговые и цифровые каналы - легко интегрируется в сложные системы управления.
• Modbus RTU - позволяет централизованно контролировать несколько устройств из одной точки.
• Низкий уровень тепловыделения благодаря эффективной схеме непосредственного преобразования.
• Работа при колебаниях сети - сохраняет стабильность даже при проседании напряжения до 360 В.

Ограничения применения

• Не предназначен для работы во взрывоопасных зонах - степень защиты IP40 исключает использование вне закрытых щитов.
• Не подходит для однофазных двигателей - требует трёхфазного питания и нагрузки.
• Не имеет встроенного тормозного модуля - для быстрого останова двигателя необходимо подключить внешний тормозной резистор.
• Не рекомендован для длительной работы при температуре выше +40 C - требует принудительного охлаждения в жарких помещениях.
• Отсутствует встроенный экран - для защиты от ЭМИ следует использовать экранированные кабели и правильную топологию проводки.

Примеры использования

• Вентиляционная система: регулировка скорости вентиляторов в зависимости от температуры воздуха.
• Линия розлива: плавный запуск и остановка насосов для предотвращения гидроудара.
• Конвейер: изменение скорости перемещения в зависимости от потока продукции.
• Фрезерный станок: точная настройка оборотов шпинделя по программе CNC через Modbus.

Практические советы

• Перед первым запуском выполните автонастройку двигателя - это повысит точность управления и снизит риск перегрева.
• Используйте фильтры на входе, если в помещении много частотных преобразователей - это снизит помехи в сети.
• Для долгой работы в условиях пыли - устанавливайте преобразователь частоты EKF в герметичном корпусе с воздушным фильтром.
• Настройте логические входы на отказоустойчивую работу - например, используйте один из них как “Emergency Stop” с механической блокировкой.
• Записывайте параметры настройки перед обновлением прошивки - они могут сброситься при перезагрузке.
