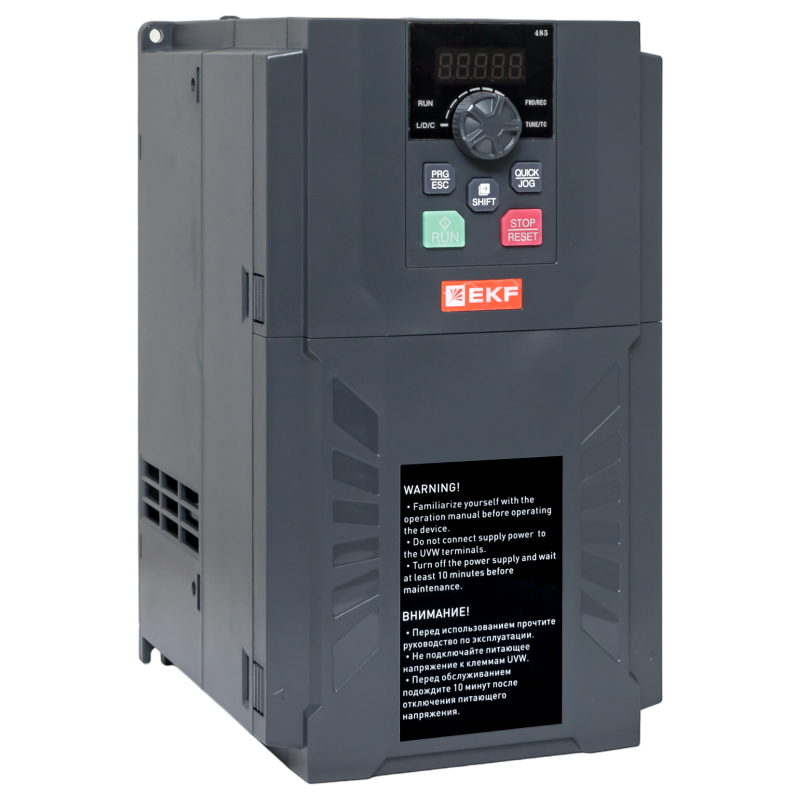

Преобразователь частоты PRO-Drive PD-150-FC-15K-43-B |PD-150-FC-15K-43-B|EKF

Частотный преобразователь PRO-Drive PD-150-FC-15K-43-B от EKF предназначен для плавного регулирования скорости трёхфазных асинхронных двигателей мощностью до 15 кВт. Этот преобразователь применяется в системах автоматизации, где важна точная управляемость движения - например, на конвейерах, насосах, вентиляторах и станках.

Назначение и область применения

PRO-Drive PD-150-FC-15K-43-B используется для управления электродвигателями, требующими изменения частоты вращения в зависимости от технологических задач. Он заменяет механические системы регулирования, снижает энергопотребление и продлевает срок службы оборудования за счёт мягких пусков и торможений. Подходит для промышленных объектов: пищевой, химической, деревообрабатывающей отраслей, водоочистки, логистики.

Технические характеристики

• Сетевое напряжение: 330–450 В переменного тока, три фазы
• Выходная мощность: до 15 кВт
• Максимальная выходная частота: 600 Гц - позволяет управлять высокоскоростными приводами
• Максимальное выходное напряжение: 400 В - совместим с большинством промышленных двигателей
• Тип преобразования: непосредственный (AC-AC) - без промежуточного звена постоянного тока
• Частота сети: 50/60 Гц - работает в сетях России и стран с другими стандартами
• Цифровые входы: 5 - для подключения кнопок, датчиков, сигналов PLC
• Цифровые выходы: 2 - для сигнализации состояния, управления внешними устройствами
• Аналоговые входы/выходы: 2/2 - для подключения потенциометров, датчиков давления, температуры, обратной связи
• Интерфейс RS-485: 1 - для связи с контроллерами через Modbus RTU
• Поддержка Modbus: да - возможность интеграции в SCADA и HMI-системы
• Степень защиты: IP20 - для установки внутри щита, без защиты от воды и пыли

Совместимость и монтаж

PRO-Drive PD-150-FC-15K-43-B рассчитан на подключение к трёхфазным двигателям с номинальным напряжением до 400 В. Для монтажа требуется свободное место в распределительном шкафу с принудительной вентиляцией. Кабель питания и нагрузки должны быть выбраны по току, соответствующему 15 кВт (около 30 А при 400 В). Массовое соединение - клеммы на передней панели. Установка возможна только вертикально, без перекоса. Обязательно соблюдать минимальные зазоры вокруг устройства для теплоотвода.

Безопасность и стандарты

Преобразователь соответствует требованиям ГОСТ IEC 61800-5-1 (безопасность электрооборудования) и ГОСТ IEC 61800-3 (электромагнитная совместимость). Это гарантирует безопасную работу в промышленной среде и соответствие нормам РФ. Наличие сертификатов позволяет использовать устройство в системах, подлежащих обязательному техническому надзору.

Преимущества

• Непосредственная схема преобразования повышает КПД и снижает тепловую нагрузку
• Широкий диапазон выходной частоты (до 600 Гц) открывает возможности для высокоскоростных процессов
• Гибкая система ввода/вывода (5 DI, 2 DO, 2 AI/AO) позволяет реализовать сложные алгоритмы управления
• Интеграция с Modbus упрощает подключение к центральным системам контроля
• Работа в диапазоне 330–450 В делает устройство устойчивым к колебаниям сети

Ограничения применения

• Не предназначен для работы вне закрытого шкафа - степень защиты IP20 исключает использование во влажной, пыльной или агрессивной среде
• Не подходит для однофазных двигателей или сетей ниже 330 В
• Отсутствует встроенный тормозной модуль - для быстрого останова нужен внешний тормозной резистор
• Не рекомендован для взрывоопасных зон (не имеет взрывозащиты)

Примеры использования

• Управление скоростью конвейера в упаковочном цехе
• Регулировка оборотов вентилятора в системе вентиляции по уровню CO₂
• Плавный запуск насоса в системе водоснабжения для предотвращения гидроудара
• Контроль частоты вращения шпинделя станка с ЧПУ
• Автоматическое изменение скорости ленты в печатной машине

Практические советы

• Перед первым запуском проверьте правильность подключения фаз L1/L2/L3 и U/V/W - перепутанные фазы вызывают вращение двигателя в обратную сторону
• Настройте параметры двигателя (номинальный ток, число пар полюсов) в меню преобразователя - это повысит точность управления
• Для длительной работы при максимальной нагрузке используйте дополнительную вентиляцию шкафа
• При использовании Modbus убедитесь, что адрес устройства уникален в сети и скорость передачи (битрейт) согласована с контроллером
• Запрещено подключать к выходу преобразователя конденсаторы или устройства, работающие на повышенной частоте - это может вывести из строя IGBT-ключи
