Преобразователь частоты PRO-Drive PD-500-E88-5K5-43-B-EC |PD-500-E88-5K5-43-B-EC|EKF

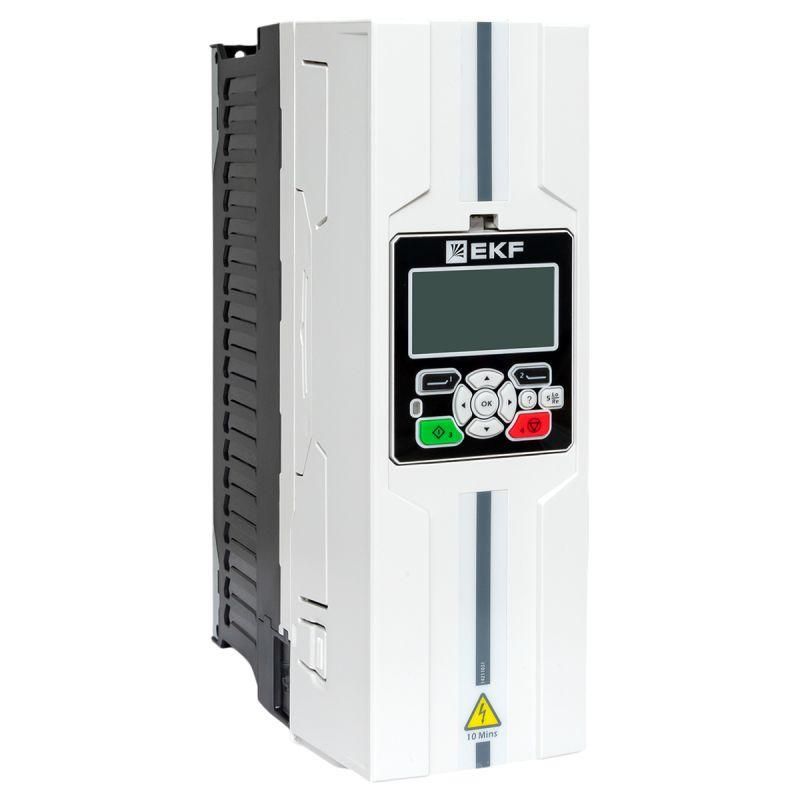

Преобразователь частоты EKF модели PD-500-E88-5K5-43-B-EC предназначен для плавного регулирования скорости трёхфазных электродвигателей в промышленных системах. Он сочетает надёжную работу при сетевом напряжении до 490 В, высокую гибкость управления и поддержку промышленных протоколов связи, что делает его удобным решением для автоматизации технологических процессов.

Назначение и область применения

Преобразователь частоты EKF используется для управления скоростью вращения и моментом электродвигателей в ответственных промышленных системах. Подходит для насосов, вентиляторов, компрессоров, конвейеров, станков с ЧПУ и другого оборудования, где требуется точный контроль движения. Применяется там, где важно экономить энергию, снижать механические нагрузки и повышать стабильность работы.

Технические характеристики

• Сетевое напряжение: 360–490 В переменного тока - работает от промышленной трёхфазной сети без необходимости дополнительных трансформаторов.
• Выходная мощность: до 5,5 кВт - рассчитан на двигатели этого класса, не подходит для более мощных установок.
• Выходная частота: до 500 Гц - позволяет управлять двигателями с высокой скоростью вращения, включая шпиндели и центрифуги.
• Выходное напряжение: до 400 В - совместим с большинством стандартных трёхфазных двигателей 380–400 В.
• Частота сети: 50/60 Гц - автономно адаптируется к сетям России и стран с другими стандартами.
• Цифровые входы: 6 - позволяют подключать кнопки, датчики, PLC для запуска, останова, переключения режимов.
• Цифровые выходы: 5 - используются для сигнализации состояния, управления внешними устройствами (например, вентиляторами охлаждения).
• Аналоговые входы/выходы: 3 / 2 - поддерживают управление по сигналу 0–10 В или 4–20 мА, например, от датчиков давления или температуры.
• Интерфейс RS-485: 1 - реализует связь по протоколу MODBUS RTU для интеграции в SCADA и системы автоматизации.
• Степень защиты IP40 - защищён от контакта с предметами >1 мм и пылью, но не герметичен; требует установки в закрытом щите.
• Тип преобразования: непосредственный - не использует промежуточное звено постоянного тока, что упрощает схему и снижает потери.

Совместимость и монтаж

Преобразователь частоты EKF подключается к трёхфазному питанию 380–480 В и к трёхфазному двигателю. Клеммы питания и выхода вынесены на переднюю панель - доступны при открытой крышке. Для монтажа необходим щит с минимальными габаритами, обеспечивающими проветривание. Устанавливается вертикально, с зазором минимум 100 мм сверху и снизу. Массовое подключение кабелей - клеммы с винтовым зажимом, допускают сечение до 10 мм2. Наличие интерфейса RS-485 позволяет подключать несколько преобразователей в сеть, но требует правильной терминирования и экранирования кабеля.

Безопасность и стандарты

Преобразователь частоты EKF соответствует требованиям ГОСТ IEC 61800-5-1 (безопасность электрооборудования для приводов) и ГОСТ IEC 61800-3 (электромагнитная совместимость). Это гарантирует соответствие нормам безопасности при работе в промышленной среде и снижает риск помех для других устройств. Сертифицирован для использования в условиях, не содержащих взрывоопасных смесей.

Преимущества

• Гибкая программируемость через цифровые и аналоговые каналы - легко адаптируется под любую задачу управления.
• Поддержка MODBUS - позволяет интегрировать в существующие системы автоматизации без дорогостоящего переоснащения.
• Широкий диапазон входного напряжения - устойчив к колебаниям в сети, что актуально для объектов с нестабильным питанием.
• Высокая максимальная частота выхода (500 Гц) - расширяет возможности применения для высокоскоростных механизмов.
• Непосредственный тип преобразования - меньше элементов, выше надёжность, проще обслуживание.

Ограничения применения

• Не предназначен для работы во влажных, пыльных или агрессивных средах - степень защиты IP40 требует установки внутри электрощита.
• Максимальная мощность 5,5 кВт - не подходит для двигателей выше этой отметки, даже временно.
• Отсутствует встроенный тормозной модуль - для быстрого останова тяжёлых нагрузок потребуется внешний тормозной резистор.
• Не имеет экрана или клавиш управления - все настройки выполняются через ПК, HMI или внешние устройства.
• Работает только с трёхфазными двигателями - не подходит для однофазных или постоянного тока.

Примеры использования

• Вентиляционная система: регулировка оборотов вентилятора по показаниям датчика CO₂ через аналоговый вход.
• Конвейер на пищевом производстве: плавный запуск и остановка с помощью цифровых входов, управление по команде от PLC.
• Насосная станция: изменение подачи воды в зависимости от давления в трубопроводе, контролируемого через аналоговый выход.
• Фрезерный станок: управление шпинделем на частотах до 500 Гц для точной обработки материалов.

Практические советы

• Перед первым запуском проверьте соответствие напряжения сети и двигателя - неверное подключение может повредить преобразователь частоты EKF.
• Используйте экранированные кабели для аналоговых и RS-485 линий - это предотвратит помехи от силовых цепей.
• Обязательно заземлите корпус и металлический щит - это необходимо для соблюдения норм безопасности и стабильной работы MODBUS.
• Настройку параметров рекомендуется выполнять через программное обеспечение EKF, либо использовать универсальный MODBUS-терминал - так легче сохранить и восстановить конфигурацию.
• При длительной работе на высоких частотах следите за температурой - избыток тепла может вызвать отключение по перегреву.
