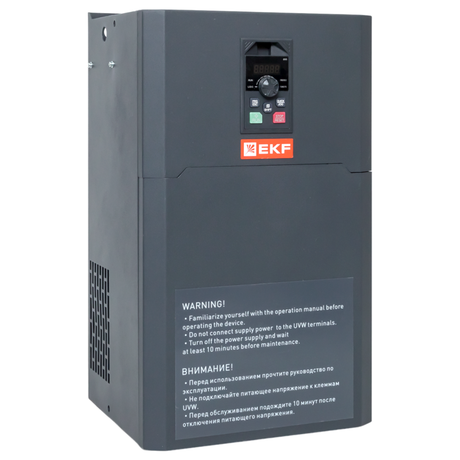

Преобразователь частоты PRO-Drive PD-150-FC-55K-43 |PD-150-FC-55K-43|EKF

Преобразователь частоты EKF модели PD-150-FC-55K-43 предназначен для плавного регулирования скорости трёхфазных асинхронных двигателей в промышленных системах. Этот преобразователь обеспечивает стабильную работу оборудования за счёт точного контроля частоты и напряжения на выходе, что особенно важно при изменении нагрузки.

Назначение и область применения

Преобразователь частоты EKF используется для управления электродвигателями в системах, где требуется изменение скорости вращения - например, в насосах, вентиляторах, конвейерах, компрессорах и станках с ЧПУ. Он позволяет адаптировать энергопотребление под реальные потребности процесса, снижая износ механизмов и экономя электроэнергию. Подходит для установки в распределительных щитах промышленных объектов.

Технические характеристики

• Сетевое напряжение: 330–450 В переменного тока (трёхфазное)
• Выходная мощность: до 55 кВт
• Максимальное выходное напряжение: 400 В
• Максимальная выходная частота: 600 Гц - позволяет управлять высокоскоростными двигателями
• Тип преобразования: непосредственный (без промежуточного звена постоянного тока)
• Частота сети: совместим с 50 и 60 Гц
• Степень защиты: IP20 - подходит для внутренней установки в закрытых щитах
• Цифровые входы: 5 шт. - для подключения кнопок, датчиков, сигналов запуска/останова
• Цифровые выходы: 2 шт. - для сигнализации состояния, управления внешними устройствами
• Аналоговые входы/выходы: 2 входа и 2 выхода - для подключения потенциометров, датчиков давления, температуры или обратной связи
• Интерфейс RS-485: 1 порт - для связи с PLC, HMI или SCADA-системой
• Поддержка протокола MODBUS RTU - позволяет интегрировать преобразователь в автоматизированные системы управления

Совместимость и монтаж

Преобразователь частоты EKF PD-150-FC-55K-43 рассчитан на подключение к трёхфазным двигателям с номинальным напряжением до 400 В. Для монтажа необходима установка в сухом, хорошо проветриваемом щите с минимальным зазором вокруг корпуса для теплоотвода. Клеммы для силовой части и управления расположены снизу и сверху - удобны для подключения кабелей снизу. Убедитесь, что посадочные размеры соответствуют габаритам вашего шкафа. Монтаж допускается только квалифицированным персоналом с соблюдением правил электробезопасности.

Безопасность и стандарты

Преобразователь частоты EKF соответствует требованиям ГОСТ IEC 61800-5-1 (безопасность управляемых электроприводов) и ГОСТ IEC 61800-3 (электромагнитная совместимость). Это гарантирует надёжную работу в условиях промышленных помех и соответствие нормам безопасности при эксплуатации.

Преимущества

• Высокий диапазон выходной частоты (до 600 Гц) - подходит для специализированного оборудования с высокими оборотами
• Наличие двух аналоговых входов и выходов - позволяет реализовать сложные алгоритмы управления без внешних контроллеров
• Поддержка MODBUS через RS-485 - упрощает интеграцию в существующие АСУ ТП
• Пять цифровых входов - обеспечивают гибкую настройку режимов работы и аварийных остановов
• Непосредственный тип преобразования - повышает КПД и снижает тепловые потери по сравнению с классическими схемами

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 исключает использование в сырых, пыльных или агрессивных средах
• Работает только при сетевом напряжении 330–450 В - не подходит для однофазных сетей или низковольтных систем (например, 220 В)
• Максимальная мощность 55 кВт - не применяется для приводов выше этого значения
• Требуется принудительное охлаждение при длительной работе на предельных нагрузках - рекомендуется проверить температурный режим в щите

Примеры использования

• Вентиляционные системы - плавное регулирование скорости вентиляторов в зависимости от температуры воздуха
• Насосные станции - поддержание постоянного давления в трубопроводе путём изменения числа оборотов насоса
• Ленточные конвейеры - согласование скорости движения с производительностью технологической линии
• Фрезерные и токарные станки - точная настройка частоты вращения шпинделя для обработки различных материалов

Практические советы

• Перед первым запуском выполните автонастройку двигателя - это повысит точность управления и снизит риск перегрева
• Используйте входы DI1-DI5 для подключения аварийных остановов - это обязательное требование безопасности
• При использовании аналогового входа для задания скорости - подключайте экранированный кабель, чтобы избежать помех
• Для удалённого управления через MODBUS - убедитесь, что адрес устройства и скорость передачи (битрейт) совпадают с настройками контроллера
• Не забывайте про фильтры на входе - при длинных кабелях между преобразователем и двигателем возможны импульсные помехи; рекомендуется использовать дроссели или LC-фильтры
