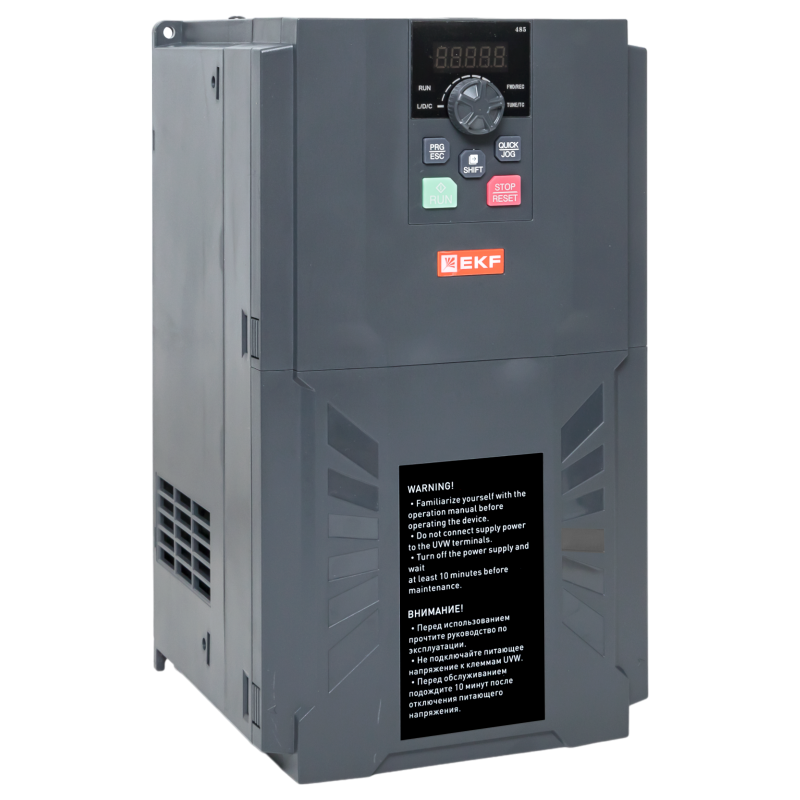

Преобразователь частоты PRO-Drive PD-150-FC-22K-43-B |PD-150-FC-22K-43-B|EKF

Преобразователь частоты EKF модели PD-150-FC-22K-43-B предназначен для плавного регулирования скорости трёхфазных асинхронных двигателей в промышленных системах. Он обеспечивает стабильную работу оборудования за счёт точного контроля частоты и напряжения на выходе, что особенно важно при изменении нагрузки. Этот преобразователь EKF подходит для автоматизации насосов, вентиляторов, конвейеров и других механизмов с переменной нагрузкой.

Назначение и область применения

Преобразователь частоты EKF используется для управления электродвигателями, где требуется изменение скорости вращения вала - например, в системах вентиляции, водоснабжения, транспортировки материалов или технологических линиях. Он заменяет механические способы регулирования (дроссели, заслонки), снижая энергопотребление и износ оборудования. Подходит для работы в цехах, на заводах, в логистике и на объектах ЖКХ.

Технические характеристики

• Сетевое напряжение: 330–450 В постоянного тока (питание от трёхфазной сети 380 В)
• Количество фаз: три на входе и выходе
• Максимальная выходная мощность: 22 кВт
• Максимальное выходное напряжение: до 400 В
• Максимальная выходная частота: 600 Гц - позволяет управлять высокоскоростными двигателями
• Частота сети: совместим с 50 и 60 Гц
• Тип преобразования: непосредственный (без промежуточного звена постоянного тока)
• Степень защиты: IP20 - подходит для установки внутри щита, не защищён от пыли и брызг воды
• Цифровые входы: 5 - для подключения кнопок, датчиков, сигналов запуска/останова
• Цифровые выходы: 2 - для сигнализации состояния, управления внешними устройствами
• Аналоговые входы/выходы: 2 входа и 2 выхода - для подключения потенциометров, датчиков давления, температуры или обратной связи
• Интерфейс RS-485: один порт - для связи с PLC, HMI или SCADA-системой
• Поддержка протокола MODBUS RTU - позволяет интегрировать преобразователь в промышленные сети автоматизации

Совместимость и монтаж

Преобразователь частоты EKF PD-150-FC-22K-43-B рассчитан на подключение к трёхфазным двигателям мощностью до 22 кВт. Для монтажа необходима установка в закрытом шкафу с хорошей вентиляцией - степень защиты IP20 исключает использование на открытом воздухе или во влажных средах. Клеммы для подключения питания, двигателя и управления расположены снизу и сбоку корпуса. Обязательно соблюдать полярность при подключении DC-шины. Масса устройства - около 12 кг; рекомендуется крепить на DIN-рейку или жестко на стенку шкафа. Убедитесь, что посадочные размеры соответствуют габаритам вашего шкафа - внешние габариты указаны в техпаспорте.

Безопасность и стандарты

Преобразователь частоты EKF соответствует требованиям ГОСТ IEC 61800-5-1 (безопасность электрооборудования для приводов) и ГОСТ IEC 61800-3 (электромагнитная совместимость). Это гарантирует соответствие нормам безопасности при работе рядом с персоналом и минимизацию помех для другого оборудования. Применение в соответствии с инструкциями производителя исключает риск перегрева, перегрузки и аварийного отключения.

Преимущества

• Высокая точность регулирования частоты - до 0,1 Гц, что повышает качество процессов
• Гибкая настройка через цифровые и аналоговые каналы - можно реализовать сложные алгоритмы управления
• MODBUS-интерфейс упрощает интеграцию в существующие системы автоматизации
• Непосредственный тип преобразования снижает потери энергии и увеличивает КПД
• Пятиканальный цифровой ввод позволяет использовать множество внешних сигналов без дополнительных модулей

Ограничения применения

• Не предназначен для работы вне помещений - IP20 не защищает от пыли, влаги и механических воздействий
• Работает только с трёхфазными сетями 380 В +-10%; не подходит для однофазного питания
• Максимальная частота 600 Гц требует специальных двигателей - обычные АД не рассчитаны на такие обороты
• Не имеет встроенного тормозного модуля - для быстрого останова нужен внешний тормозной резистор
• Требует принудительной вентиляции при длительной работе на пределе мощности - перегрев возможен при плохом теплоотводе

Примеры использования

• Вентиляционные системы - плавный запуск и регулировка скорости в зависимости от температуры
• Насосные станции - поддержание постоянного давления в трубопроводе
• Конвейеры - изменение скорости перемещения в зависимости от загрузки
• Фрезерные и токарные станки - точная настройка оборотов для обработки различных материалов
• Ленточные питатели - управление подачей сырья по заданному графику

Практические советы

• Перед первым запуском проверьте правильность подключения фаз - неверная последовательность может вызвать вращение двигателя в обратном направлении
• Настройте параметры ускорения и замедления - слишком резкий старт создаёт ударные нагрузки на передачи
• Используйте аналоговый вход для подключения датчика давления или уровня - так вы получите замкнутую систему управления
• При использовании MODBUS укажите уникальный адрес устройства (по умолчанию - 1); избегайте конфликтов с другими приборами
• Устанавливайте преобразователь EKF вдали от источников тепла и вибраций - это продлит срок службы электролитических конденсаторов
• Обязательно используйте входной фильтр и реактор - они снижают гармонические искажения и защищают сеть
