Преобразователь частоты PRO-Drive PD-90-FC-1K5-3-B | EKF

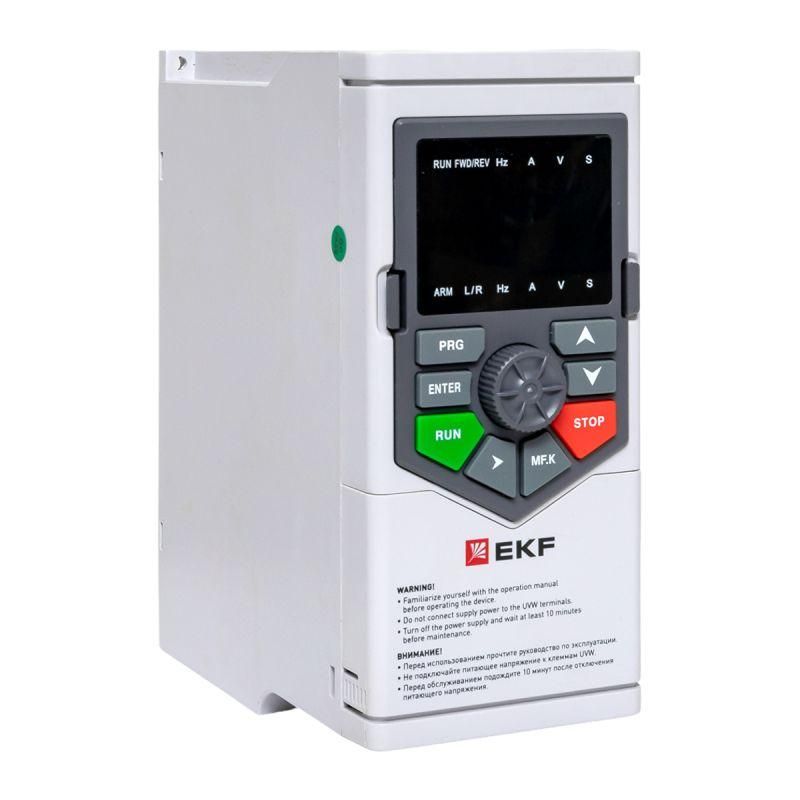

Преобразователь частоты EKF PD-90-FS-1K5-3-B предназначен для регулирования скорости трёхфазных асинхронных двигателей в системах с переменной нагрузкой - таких как вентиляторы, насосы и конвейеры. Модель обеспечивает стабильную работу при сетевом напряжении 380 В и максимальной выходной мощности 1,5 кВт, сочетая простоту монтажа с расширенными функциями управления.

Назначение и область применения

Преобразователь частоты EKF PD-90-FS-1K5-3-B используется для плавного запуска, остановки и регулирования оборотов электродвигателей мощностью до 1,5 кВт. Подходит для задач, где важна энергоэффективность, а точность контроля момента не критична - например, в системах вентиляции, водоснабжения, транспортировки на конвейерах, компрессорах и других устройствах с центробежной или постоянной нагрузкой.

Технические характеристики

• Сетевое напряжение: 360–440 В (трёхфазное)
• Выходная мощность: 1,5 кВт
• Максимальное выходное напряжение: 400 В
• Максимальная выходная частота: 500 Гц
• Частота сети: 50/60 Гц
• Тип преобразования: Непосредственный (AC-AC)
• Степень защиты: IP20 - защищён от контакта с пальцами, но не от пыли и брызг воды
• Управление: скалярный режим U/f и векторный OLV (без датчика скорости)
• Цифровые входы: 5 шт.
• Цифровые выходы: 4 шт.
• Аналоговые входы/выходы: 2 / 2
• Интерфейсы: один порт RS-485
• Поддержка протокола: MODBUS RTU
• Наличие блока управления: да - возможность программирования через кнопки на корпусе

Совместимость и монтаж

Преобразователь частоты EKF PD-90-FS-1K5-3-B совместим с трёхфазными асинхронными двигателями на 400 В мощностью до 1,5 кВт. Для подключения используйте кабели сечением, соответствующим току двигателя (обычно 3–4 мм2 для медных жил). Клеммы расположены снизу и сверху корпуса - доступны после снятия крышки. Устройство рассчитано на монтаж в щите с минимальным зазором 50 мм сзади и по бокам для вентиляции. Благодаря улучшенной термической модели, допускается установка нескольких устройств друг рядом с другом без потери мощности - важно соблюдать рекомендованное расстояние между радиаторами.

Безопасность и стандарты

Преобразователь частоты EKF PD-90-FS-1K5-3-B соответствует требованиям EN 61800-5-1 (безопасность силовой части) и EN 61800-3 (электромагнитная совместимость). IP20 не предусматривает защиту от пыли и влаги - использование вне закрытого электрошкафа недопустимо. Все соединения должны выполняться с соблюдением правил ПУЭ, особенно при работе с сетью 400 В.

Преимущества

• Поддержка двух методов управления - U/f для базовых задач и OLV для более гладкого регулирования скорости
• Встроенный модуль MODBUS позволяет интегрировать преобразователь в системы автоматизации без внешних контроллеров
• Работает с двойной частотой сети (50/60 Гц) - подходит для импортного оборудования
• Улучшенная тепловая модель позволяет плотную укладку в шкафу - экономит место
• 5 цифровых входов и 2 аналоговых позволяют легко реализовать сложные алгоритмы управления

Ограничения применения

• Не предназначена для работы с однофазными двигателями
• IP20 исключает применение во влажных, пыльных или агрессивных средах - требуется герметичный шкаф
• Мощность 1,5 кВт - не подходит для двигателей выше этого значения
• Отсутствие встроенного тормозного модуля - для быстрого останова с большой инерцией нужен внешний тормозной резистор
• Нет экранного дисплея - все параметры настраиваются через кнопки и индикаторы LED

Примеры использования

• Вентиляционные установки - плавное изменение скорости в зависимости от температуры
• Насосные станции - регулирование давления в трубопроводе
• Ленточные конвейеры - согласование скорости с производственным циклом
• Компрессоры малой мощности - снижение потребления энергии при низкой нагрузке

Практические советы

• Перед первым запуском проверьте соответствие напряжения питания (360–440 В) и правильно подключите двигатель - перепутанные фазы вызывают вращение в противоположном направлении
• Настройте параметры U/f или OLV в соответствии с типом двигателя - данные указаны в паспорте мотора
• Для связи с PLC используйте экранированный кабель для RS-485, заземлите экран с одной стороны
• При использовании в шкафу с несколькими преобразователями EKF PD-90-FS-1K5-3-B оставляйте минимум 50 мм свободного пространства вокруг каждого устройства
• Не забудьте выставить пределы частоты (мин/макс) - чтобы избежать перегрузки двигателя при случайном увеличении задания
