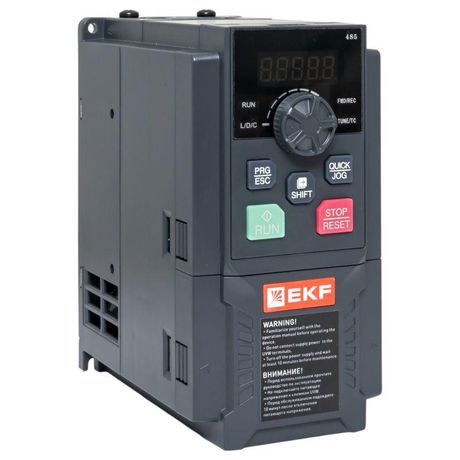

Преобразователь частоты PRO-Drive PD-150-FC-1K5-43-B |PD-150-FC-1K5-43-B|EKF

Частотный преобразователь PD-150-FC-1K5-43-B от EKF предназначен для регулирования скорости вращения трёхфазных асинхронных двигателей мощностью до 1,5 кВт. Устройство подходит для автоматизации промышленного оборудования, где важна точная управляемость - например, на конвейерах, насосах или вентиляторах.

Назначение и область применения

PD-150-FC-1K5-43-B используется для плавного запуска, остановки и изменения частоты вращения электродвигателей. Он позволяет точно контролировать скорость или момент на валу, снижая механические нагрузки и энергопотребление. Применяется в системах с переменной нагрузкой: транспортировочные линии, системы вентиляции, насосные установки, компрессоры, станки с ЧПУ.

Технические характеристики

• Сетевое напряжение: 330–450 В, три фазы - работает от промышленной сети без дополнительных трансформаторов;
• Выходная мощность: 1,5 кВт - рассчитан на двигатели до этого значения;
• Максимальная выходная частота: 600 Гц - поддерживает высокоскоростные режимы работы;
• Выходное напряжение: до 400 В - совместим с большинством стандартных трёхфазных двигателей;
• Частота сети: 50/60 Гц - адаптивен к сетям России и стран с другими стандартами;
• Тип преобразования: непосредственный - преобразует переменный ток прямо из сети без промежуточного постоянного звена;
• Цифровые входы: 5 шт. - для подключения кнопок, датчиков, сигналов аварийной остановки;
• Цифровые выходы: 3 шт. - для сигнализации состояния, управления внешними устройствами;
• Аналоговые входы/выходы: 2/2 - позволяют принимать и выдавать сигналы 0–10 В или 4–20 мА для связи с PLC или датчиками давления/температуры;
• RS-485: один порт - для подключения к системам автоматизации через Modbus RTU;
• MODBUS: поддерживается - обеспечивает интеграцию с SCADA и HMI-системами;
• Степень защиты IP20 - защищён от доступа пальцев и крупных частиц, но не от воды и пыли; требует установки в электрошкафу.

Совместимость и монтаж

PD-150-FC-1K5-43-B монтируется внутри распределительного щита. Для подключения требуется соблюдать полярность фаз L1/L2/L3 и N (нейтраль не обязательна, но рекомендована). Кабель питания и двигатель должны иметь достаточное сечение - учитывайте ток 3,9 А при максимальной нагрузке. Подключение аналоговых и цифровых сигналов выполняется через клеммы на передней панели. Масса устройства - около 2,5 кг, крепление - на DIN-рейку или болты. Обязательно оставьте свободное пространство вокруг корпуса для теплоотвода - минимум 50 мм сверху и с боков.

Безопасность и стандарты

PD-150-FC-1K5-43-B соответствует требованиям ГОСТ IEC 61800-5-1 (безопасность управления) и ГОСТ IEC 61800-3 (электромагнитная совместимость). Это гарантирует соответствие нормам безопасности для промышленного оборудования в РФ и странах ЕАЭС. Устройство имеет внутреннюю защиту от перегрузки, перегрева, короткого замыкания и потери фазы.

Преимущества

• Высокая точность регулирования частоты - до 0,1 Гц, что важно для технологических процессов;
• Гибкая программируемость через цифровые и аналоговые каналы - легко настраивать под конкретную задачу;
• Поддержка Modbus - позволяет централизованно управлять несколькими преобразователями из одной системы;
• Низкий уровень помех благодаря оптимизированному алгоритму ШИМ;
• Работает в широком диапазоне напряжений - устойчив к колебаниям в сети.

Ограничения применения

• Не предназначен для работы вне закрытого шкафа - степень защиты IP20 исключает использование во влажной среде или на открытом воздухе;
• Не подходит для однофазных двигателей - только для трёхфазных;
• Мощность ограничена 1,5 кВт - для более мощных двигателей нужен другой модельный ряд;
• Не имеет встроенного тормозного модуля - для быстрого останова с большой инерцией потребуется внешний тормозной резистор;
• Не рекомендуется использовать с генераторными источниками питания - только с сетью 330–450 В.

Примеры использования

• Конвейерная линия - плавное изменение скорости в зависимости от загрузки;
• Воздушный насос - регулировка давления путём изменения оборотов двигателя;
• Фрезерный станок - точная настройка скорости резания по материалу;
• Система вентиляции - экономичное управление в зависимости от температуры в помещении;
• Автоматический дозатор - контроль расхода жидкости через частоту вращения насоса.

Практические советы

• Перед первым запуском проверьте правильность подключения фаз - неверная последовательность может повредить двигатель;
• Настройте параметры ускорения и замедления - слишком резкие переходы вызывают ударные нагрузки;
• Используйте фильтры на входе, если в сети много помех - особенно в местах с частыми скачками напряжения;
• Для длительной работы на низких оборотах (менее 20 Гц) убедитесь, что двигатель имеет принудительное охлаждение - самовентиляция недостаточна;
• Зарегистрируйте параметры настроек - они сохранятся после отключения, но лучше сделать резервную копию через Modbus;
• Проверяйте посадочный размер - PD-150-FC-1K5-43-B совместим со стандартными шкафами EKF серии Pro-Drive 150.
