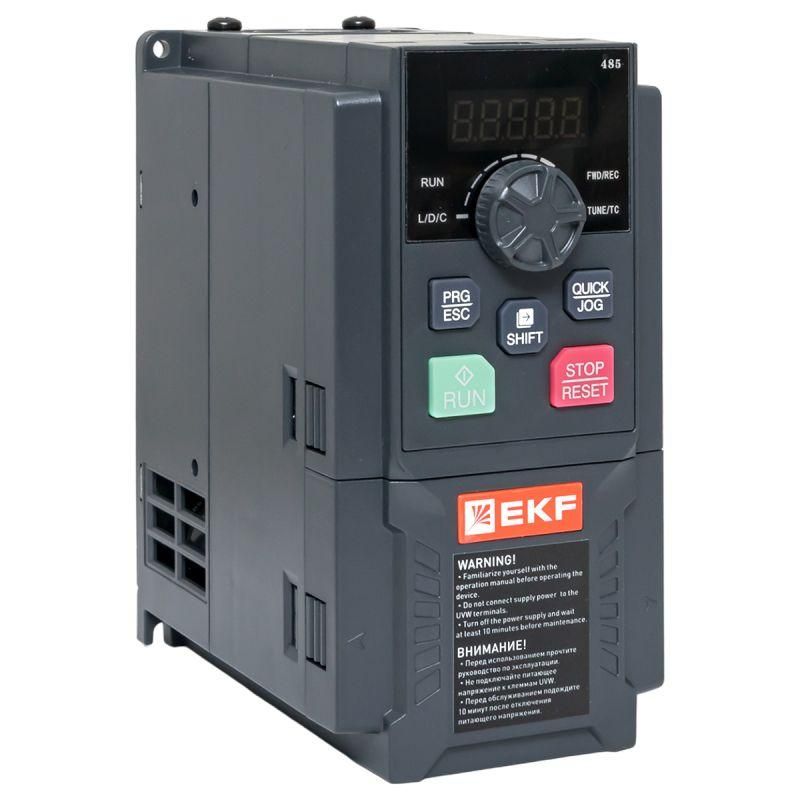

Преобразователь частоты PRO-Drive PD-150-FC-2K2-43-B |PD-150-FC-2K2-43-B|EKF

Частотный преобразователь PD-150-FC-2K2-43-B от EKF позволяет точно регулировать скорость вращения трёхфазных электродвигателей мощностью до 2,2 кВт, что делает его надёжным решением для автоматизации промышленного оборудования. Этот преобразователь подходит для задач, где важна стабильность работы при изменении нагрузки.

Назначение и область применения

Частотный преобразователь PD-150-FC-2K2-43-B используется для управления скоростью и моментом трёхфазных асинхронных двигателей. Он применяется там, где требуется плавный запуск, точная регулировка оборотов или энергосбережение - например, на насосах, вентиляторах, конвейерах, компрессорах и станках с ЧПУ. Прямой тип преобразования исключает необходимость в промежуточном звене постоянного тока, упрощая систему.

Технические характеристики

• Сетевое напряжение: 330–450 В переменного тока, три фазы
• Выходная мощность: до 2,2 кВт
• Максимальная выходная частота: 600 Гц - позволяет управлять высокоскоростными двигателями
• Максимальное выходное напряжение: 400 В
• Частота сети: совместим с 50 и 60 Гц
• Цифровые входы: 5 - для подключения кнопок, датчиков, сигналов старта/стоп
• Цифровые выходы: 3 - для сигнализации состояния, управления внешними устройствами
• Аналоговые входы/выходы: 2 входа и 2 выхода - для подключения потенциометров, датчиков давления, температуры или передачи сигналов обратной связи
• Интерфейс RS-485: один порт - для связи с PLC, HMI или сетями Modbus RTU
• Поддержка протокола Modbus: да - позволяет интегрировать преобразователь в промышленную сеть
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и крупным частицам, но требует установки в закрытом щите

Совместимость и монтаж

PD-150-FC-2K2-43-B рассчитан на подключение к трёхфазному двигателю с номинальной мощностью до 2,2 кВт. Для монтажа необходимо соблюдать посадочные габариты и использовать кабель сечением, соответствующим току двигателя. Клеммы питания и выхода вынесены на переднюю панель - удобно для подключения. Устройство устанавливается в распределительный шкаф с принудительной вентиляцией из-за отсутствия защиты выше IP20. Подключение к сети выполняется через автоматический выключатель и контактор (не входят в комплект).

Безопасность и стандарты

Частотный преобразователь PD-150-FC-2K2-43-B соответствует требованиям ГОСТ IEC 61800-5-1 (безопасность электрооборудования) и ГОСТ IEC 61800-3 (электромагнитная совместимость). Это гарантирует безопасную работу в промышленной среде и снижает риск помех для других устройств.

Преимущества

• Широкий диапазон выходной частоты (до 600 Гц) - подходит для высокоскоростных механизмов
• Наличие двух аналоговых входов и выходов - позволяет реализовать сложные системы управления без дополнительных модулей
• Поддержка Modbus по RS-485 - легко интегрируется в существующую автоматизированную систему
• Пять цифровых входов - обеспечивают гибкое управление с пульта, датчиков или PLC
• Прямое преобразование - уменьшает количество компонентов, повышает надёжность и снижает тепловые потери

Ограничения применения

• Не предназначен для работы вне закрытого шкафа - степень защиты IP20 не допускает воздействия пыли, брызг воды или механических повреждений
• Работает только с трёхфазными двигателями - не подходит для однофазных сетей или бытовой техники
• Максимальная мощность 2,2 кВт - не годится для приводов свыше этого значения
• Требуется охлаждение - при длительной работе на пределе нагрузки возможен перегрев без вентиляции шкафа

Примеры использования

• Вентиляционная система: регулировка скорости вентилятора в зависимости от температуры помещения
• Конвейерная линия: плавный запуск и остановка для предотвращения проскальзывания товаров
• Насосная станция: поддержание постоянного давления в трубопроводе путём изменения оборотов насоса
• Фрезерный станок: точная настройка скорости вращения шпинделя для разных материалов

Практические советы

• Перед первым запуском проверьте соответствие напряжения сети (330–450 В) и правильность подключения фаз
• Используйте экранированные кабели для аналоговых и коммуникационных линий - это минимизирует влияние помех
• Настройте параметры ускорения и замедления - это продлит срок службы механизма и снизит ударные нагрузки
• При использовании Modbus убедитесь, что адрес устройства и скорость передачи согласованы с контроллером
• Не забудьте про термозащиту двигателя - хотя преобразователь имеет внутреннюю защиту, внешний термореле рекомендовано для критичных объектов
