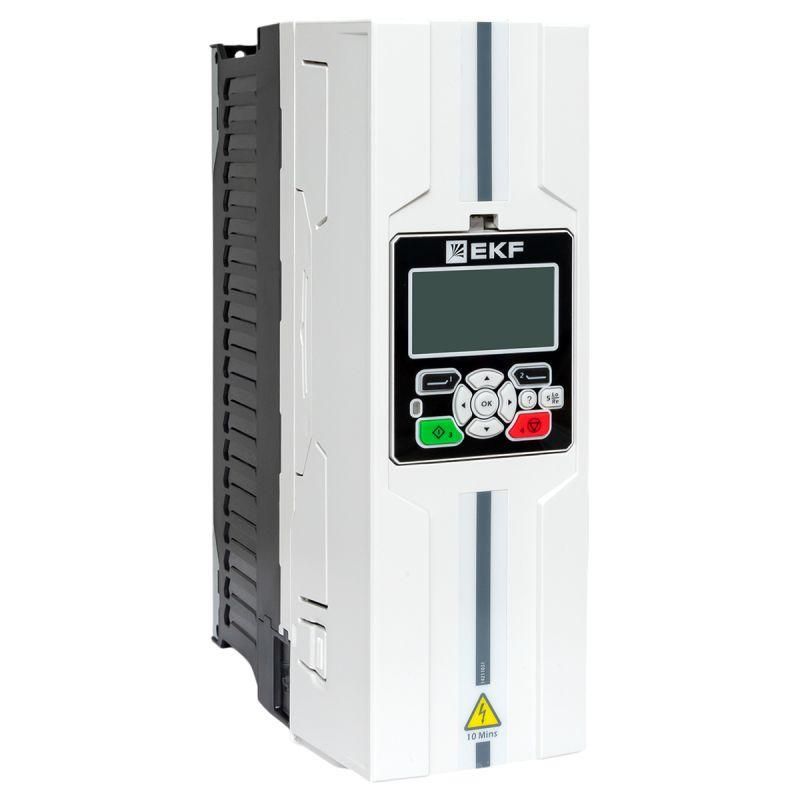

Преобразователь частоты PRO-Drive PD-500-E88-2K2-43-B-PN |PD-500-E88-2K2-43-B-PN|EKF

Преобразователь частоты EKF модели PD-500-E88-2K2-43-B-PN позволяет точно регулировать скорость вращения трёхфазных электродвигателей до 2,2 кВт, обеспечивая стабильную работу оборудования в условиях изменяющейся нагрузки. Устройство подходит для автоматизации промышленных процессов и совместимо с системами управления по протоколу MODBUS.

Назначение и область применения

Преобразователь частоты EKF используется для управления электродвигателями переменного тока путём изменения частоты и напряжения на выходе. Это позволяет плавно регулировать обороты двигателя, снижать энергопотребление и продлевать срок службы механизмов. Применяется в системах с насосами, вентиляторами, компрессорами, конвейерами, станками и другим оборудованием, где требуется точный контроль скорости.

Технические характеристики

• Сетевое напряжение: 360–490 В, три фазы - работает от промышленной сети без необходимости повышения напряжения;
• Выходная мощность: до 2,2 кВт - рассчитан на двигатели этого класса;
• Максимальная выходная частота: 500 Гц - позволяет управлять высокоскоростными приводами;
• Максимальное выходное напряжение: 400 В - совместим с большинством стандартных трёхфазных двигателей;
• Частота сети: 50/60 Гц - адаптирован для работы в России и за рубежом;
• Степень защиты: IP40 - защищён от контакта с предметами более 1 мм, но не от воды и пыли - требует установки в закрытом щите;
• Цифровые входы: 6 - для подключения кнопок, датчиков, сигналов запуска/останова;
• Цифровые выходы: 5 - для сигнализации состояния, управления внешними устройствами;
• Аналоговые входы/выходы: 3 / 2 - позволяют принимать и выдавать сигналы 0–10 В или 4–20 мА для обратной связи и задания параметров;
• RS-485: 1 порт - для подключения к системам автоматизации через Modbus RTU;
• Протокол MODBUS: поддерживается - легко интегрируется в SCADA и PLC-системы;
• Тип преобразования: непосредственный - преобразует переменный ток прямо из сети без промежуточного постоянного звена.

Совместимость и монтаж

Преобразователь частоты EKF PD-500-E88-2K2-43-B-PN подключается к трёхфазному сетевому питанию и трёхфазному двигателю. Для монтажа необходима установка в электрическом шкафу с достаточным охлаждением. Клеммы для подключения проводов доступны сверху и сбоку - удобны для вертикальной сборки. Подключение к Modbus осуществляется через клемму RS-485 с использованием экранированного двужильного кабеля. Обязательно соблюдать полярность A/B и заземление корпуса.

Безопасность и стандарты

Преобразователь частоты EKF соответствует требованиям ГОСТ IEC 61800-5-1 (безопасность электрооборудования) и ГОСТ IEC 61800-3 (электромагнитная совместимость). Соответствие гарантирует безопасную работу в промышленной среде и минимизирует помехи для других устройств.

Преимущества

• Широкий диапазон частот (до 500 Гц) - подходит для задач, требующих высокой скорости вращения;
• Гибкая настройка через аналоговые и цифровые каналы - можно реализовать сложные алгоритмы управления;
• Поддержка Modbus - упрощает интеграцию в существующие системы автоматизации;
• Непосредственное преобразование - меньше элементов, выше надёжность по сравнению с двухзвенными моделями;
• Умеренный уровень шума при работе - подходит для помещений с персоналом.

Ограничения применения

• Не предназначен для работы во влажной среде - степень защиты IP40 исключает использование вне шкафа;
• Работает только с трёхфазными двигателями - не подходит для однофазных;
• Максимальная мощность 2,2 кВт - нельзя использовать с двигателями выше этой отметки;
• Требуется принудительное охлаждение при длительной работе на пределе - не рекомендуется установка в плотном шкафу без вентиляции;
• Нет встроенного тормозного модуля - для быстрого останова нужен внешний тормозной резистор.

Примеры использования

• Вентиляционные системы - плавная регулировка скорости в зависимости от температуры;
• Насосные станции - управление давлением в трубопроводе;
• Ленточные конвейеры - синхронизация скорости с производственным циклом;
• Фрезерные и токарные станки - точная настройка оборотов для обработки различных материалов;
• Автоматические линии - интеграция с контроллером через Modbus для координации действий.

Практические советы

• Выбирая преобразователь частоты EKF, проверьте соответствие номинала двигателя - мощность должна быть ≤ 2,2 кВт, напряжение - 380–400 В;
• Для долгой работы используйте вентиляторы или радиаторы в шкафу - перегрев сокращает срок службы;
• При подключении к Modbus используйте терминалы сопротивления 120 Ом на концах шины;
• Настройку параметров выполняйте через меню на панели или программное обеспечение - не меняйте критичные параметры без документации;
• Заземление корпуса обязательно - даже при IP40 риск поражения током остаётся при неисправностях;
• Перед первым запуском выполните автопараметризацию двигателя - это повысит эффективность и стабильность работы.
