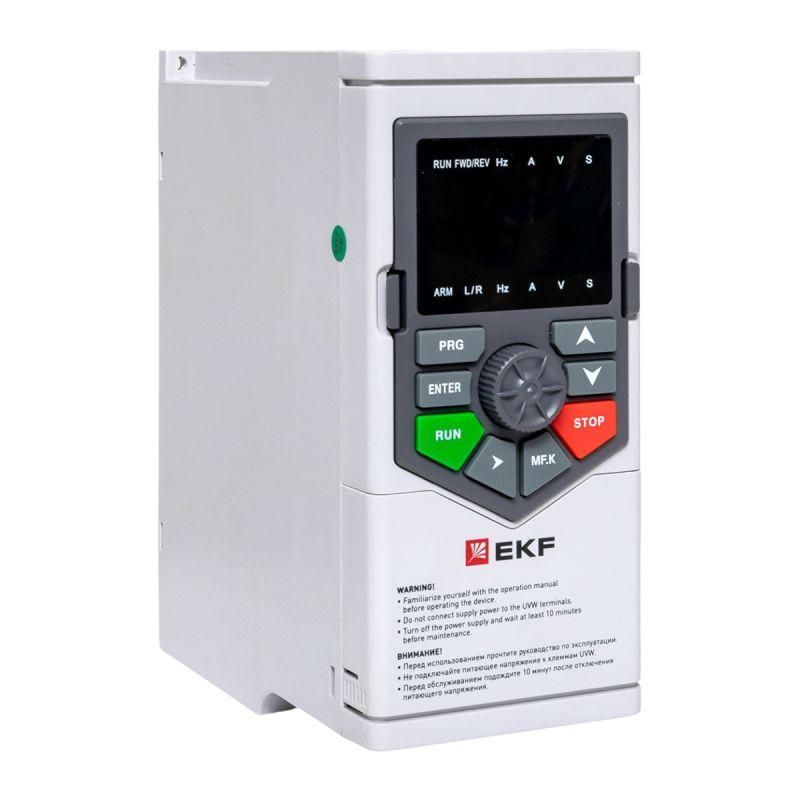

Преобразователь частоты PRO-Drive PD-90-FC-2K2-3-B |PD-90-FC-2K2-3-B|EKF

Преобразователь частоты EKF PD-90-FS-2K2-3-B предназначен для регулирования скорости трёхфазных асинхронных двигателей в системах с переменной нагрузкой - таких как насосы, вентиляторы и конвейеры. Модель обеспечивает стабильную работу при сетевом напряжении 380 В и мощности до 2,2 кВт, сочетая надёжность, компактность и поддержку промышленных протоколов связи.

Назначение и область применения

Преобразователь частоты EKF PD-90-FS-2K2-3-B используется для плавного запуска, остановки и регулирования оборотов электродвигателей. Подходит для задач, где важна энергоэффективность, а точность контроля момента не критична. Применяется в системах вентиляции, водоснабжения, транспортировки материалов, конвейерных линиях и других промышленных процессах с постоянным или медленно меняющимся моментом.

Технические характеристики

• Сетевое напряжение: 360–440 В (трёхфазное)
• Выходная мощность: 2,2 кВт
• Максимальное выходное напряжение: 400 В
• Максимальная выходная частота: 500 Гц
• Частота сети: 50/60 Гц
• Тип преобразования: Непосредственный (AC-AC)
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и брызг воды
• Управление: скалярный (U/f) и векторный без датчика (OLV)
• Цифровые входы: 5 шт.
• Цифровые выходы: 4 шт.
• Аналоговые входы/выходы: 2/2
• Интерфейсы: один порт RS-485
• Поддержка протокола: MODBUS RTU
• Наличие блока управления: да - встроенный панельный интерфейс для настройки

Совместимость и монтаж

Преобразователь частоты EKF PD-90-FS-2K2-3-B совместим с трёхфазными асинхронными двигателями мощностью от 1,5 до 400 кВт при напряжении 400 В. Для монтажа требуется свободное пространство вокруг корпуса: хотя устройство имеет улучшенную тепловую модель, рекомендуется соблюдать зазор минимум 50 мм сверху и снизу для лучшего теплоотвода. Клеммы для подключения питания и двигателя расположены сбоку - удобны для быстрого обслуживания. Установка в щите допускается только при наличии вентиляции; IP20 не позволяет использовать его во влажных или пыльных средах без дополнительной защиты.

Безопасность и стандарты

Преобразователь частоты EKF соответствует требованиям EN 61800-5-1 (безопасность управляемых приводов) и EN 61800-3 (электромагнитная совместимость). Защита от перегрузки, перегрева, короткого замыкания и потери фазы реализована программно. Сертифицирован для работы в промышленных условиях согласно IEC 60721-3-3.

Преимущества

• Улучшенная термическая модель - позволяет устанавливать устройства рядом друг с другом без снижения мощности
• Поддержка двух режимов управления (U/f и OLV) - гибкость для различных типов нагрузок
• Встроенная связь по MODBUS через RS-485 - легко интегрируется в системы автоматизации
• 5 цифровых и 2 аналоговых входа - достаточное количество для сложных алгоритмов управления
• Компактный размер - экономия места в распределительном щите

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности, пыли или агрессивной среды из-за степени защиты IP20
• Не подходит для механизмов с высокой динамикой и жесткими требованиями к моменту (например, краны, экструдеры)
• Максимальная выходная частота 500 Гц - недостаточно для высокоскоростных шпинделях (более 30 000 об/мин)
• Работает только с трёхфазными двигателями - не подключается к однофазным
• Требуется внешний тормозной резистор при частых торможениях - в комплект не входит

Примеры использования

• Вентиляционные установки - плавное изменение скорости в зависимости от температуры
• Насосные станции - регулирование давления в трубопроводе
• Ленточные конвейеры - синхронизация скорости с производственным циклом
• Заправочные компрессоры - снижение потребления энергии при малой нагрузке

Практические советы

• Перед первым запуском проверьте соответствие напряжения сети 360–440 В - превышение вызовет аварию
• При использовании векторного управления (OLV) обязательно задайте параметры двигателя (мощность, ток, число пар полюсов)
• Для долгой службы используйте фильтры на входе, особенно если питание от старой сети с помехами
• RS-485 работает на максимальной скорости 115 200 бод - убедитесь, что контроллер поддерживает этот режим
• Если планируете несколько преобразователей EKF в одном щите - учтите тепловую нагрузку даже при “стенка-к-стенке”
• Не забудьте подключить заземление - это обязательное условие безопасности и стабильной работы MODBUS
