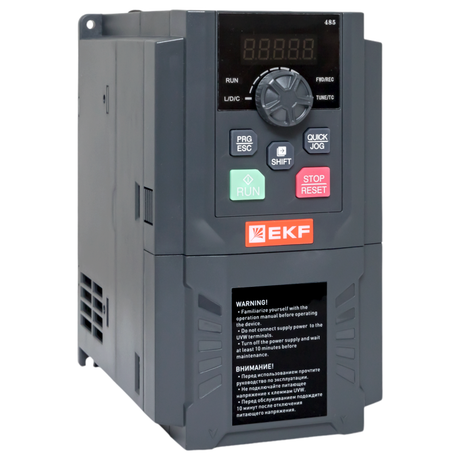

Преобразователь частоты PRO-Drive PD-150-FC-4K0-43-B |PD-150-FC-4K0-43-B|EKF

Частотный преобразователь PRO-Drive PD-150-FC-4K0-43-B от EKF предназначен для плавного регулирования скорости трёхфазных асинхронных двигателей мощностью до 4 кВт. Устройство подходит для автоматизации промышленного оборудования, где важна точная управляемость движения - от насосов до конвейеров.

Назначение и область применения

PRO-Drive PD-150-FC-4K0-43-B используется для управления электродвигателями, требующими изменения частоты вращения вала. Он заменяет механические системы передач и позволяет точно контролировать скорость или момент на валу в ответ на изменяющиеся нагрузки. Применяется в системах вентиляции, водоснабжения, транспортировки материалов, станках с ЧПУ и других устройствах, где важно экономить энергию и избежать гидравлических ударов.

Технические характеристики

• Сетевое напряжение: 330–450 В переменного тока (трёхфазное)
• Выходная мощность: до 4 кВт
• Максимальная выходная частота: 600 Гц - позволяет управлять высокоскоростными двигателями
• Максимальное выходное напряжение: 400 В
• Частота сети: совместим с 50 и 60 Гц
• Тип преобразования: непосредственный (AC-AC) - без промежуточного звена постоянного тока
• Цифровые входы: 5 - для подключения кнопок, датчиков, сигналов старта/стоп
• Цифровые выходы: 2 - для сигнализации состояния, управления внешними устройствами
• Аналоговые входы/выходы: 2 входа и 2 выхода - для подключения потенциометров, датчиков давления, температуры или обратной связи
• Интерфейс RS-485: 1 порт - для связи с PLC, HMI или сетями Modbus
• Поддержка Protocols: MODBUS RTU - возможность интеграции в промышленные сети
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и крупным частицам, но не от воды и пыли

Совместимость и монтаж

PRO-Drive PD-150-FC-4K0-43-B рассчитан на подключение к трёхфазному питанию 380 В и трёхфазным двигателям с номинальной мощностью до 4 кВт. Для монтажа требуется свободное пространство вокруг корпуса для теплоотвода - рекомендуется установка на вертикальную поверхность с минимальным зазором 50 мм сверху и снизу. Клеммы для подключения питания, двигателя и управления доступны с лицевой стороны. Подключать провода следует с учётом сечения, соответствующего току двигателя (для 4 кВт - минимум 2,5 мм2 медных жил). Нельзя использовать этот преобразователь с однофазными двигателями или с сетью ниже 330 В.

Безопасность и стандарты

PRO-Drive PD-150-FC-4K0-43-B соответствует требованиям ГОСТ IEC 61800-5-1 (безопасность электрооборудования для приводов) и ГОСТ IEC 61800-3 (электромагнитная совместимость). Это гарантирует соответствие нормам безопасности при работе в промышленной среде и снижает риск помех для соседнего оборудования.

Преимущества

• Непосредственная схема преобразования повышает надёжность и снижает количество компонентов
• Широкий диапазон выходной частоты (до 600 Гц) позволяет работать с высокоскоростными механизмами
• Гибкая система управления через цифровые и аналоговые каналы - легко адаптируется под задачи
• MODBUS и RS-485 позволяют интегрировать устройство в современные системы автоматизации без дополнительных модулей
• Работает в условиях колебаний сети - стабильное управление даже при просадках напряжения

Ограничения применения

• Не предназначен для работы во взрывоопасных зонах - степень защиты IP20 исключает использование в пыльных, влажных или агрессивных средах без дополнительной защиты
• Не подходит для однофазных двигателей - только трёхфазные
• Максимальная мощность 4 кВт - нельзя перегружать устройство, даже кратковременно
• Требуется принудительное охлаждение при длительной работе на пределе мощности - в закрытых шкафах нужна вентиляция
• Не имеет встроенного тормозного резистора - для быстрого останова двигателя потребуется внешний тормозной элемент

Примеры использования

• Насосная станция - плавный запуск и регулировка расхода воды по давлению
• Конвейерная линия - изменение скорости перемещения в зависимости от загрузки
• Вентиляционная установка - энергосбережение за счёт снижения оборотов при малой нагрузке
• Фрезерный станок - точная настройка частоты вращения шпинделя
• Ленточная трансмиссия - согласование скоростей нескольких приводов через Modbus

Практические советы

• Перед первым запуском проверьте правильность подключения фаз L1/L2/L3 и U/V/W - неверная коммутация вызывает отказ двигателя
• Настройте параметры двигателя (номинальный ток, число пар полюсов) в меню преобразователя - это повысит точность управления
• Для долгой службы используйте фильтры на входе, если в сети много импульсных помех
• Если двигатель часто останавливается - установите внешний тормозной резистор, чтобы избежать перегрева преобразователя
• При использовании Modbus - задайте адрес устройства (по умолчанию 1) и скорость передачи (обычно 9600 бод)
• Не открывайте крышку при включенном питании - даже после отключения конденсаторы могут сохранять опасное напряжение несколько минут
