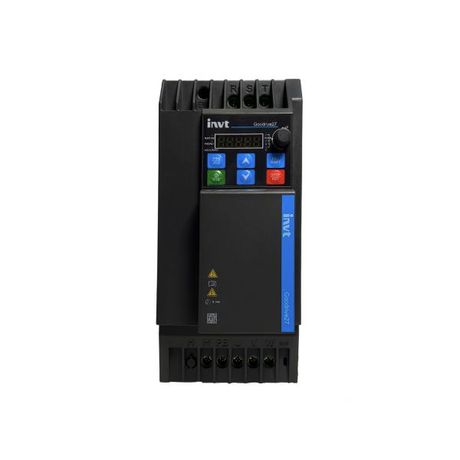

Преобразователь частоты GD27-7R5G-4-B 7.5кВт 380В INVT 11001-02604

Преобразователь частоты 7.5кВт 380В GD27-7R5G-4-B от INVT предназначен для регулирования скорости трёхфазных асинхронных двигателей в промышленных системах. Этот преобразователь обеспечивает точный контроль над мощностью и энергоэффективность при работе насосов, вентиляторов и конвейеров.

Назначение и область применения

Преобразователь частоты 7.5кВт 380В GD27-7R5G-4-B используется для управления электродвигателями переменного тока на напряжение 380 В. Он позволяет плавно изменять скорость вращения двигателя, что снижает механический износ и расход электроэнергии. Подходит для установки в системах автоматизации: водоснабжения, вентиляции, конвейерных линий, компрессоров и других устройств с переменной нагрузкой.

Технические характеристики

• Мощность: 7.5 кВт
• Напряжение питания: 380 В (трёхфазное)
• Выходная частота: до 400 Гц (регулируемая)
• Тип управления: V/F и векторное управление
• Степень защиты корпуса: IP20 (для внутренней установки)
• Работа при температуре: от –10 C до +50 C
• Габариты: соответствуют стандартным габаритам для преобразователей этой мощности

Совместимость и монтаж

Преобразователь частоты 7.5кВт 380В GD27-7R5G-4-B совместим с большинством трёхфазных асинхронных двигателей мощностью до 7.5 кВт. Для подключения требуется трёхфазная сеть 380 В +-10%. Клеммы для подвода питания и выхода к двигателю расположены на передней панели. Монтаж выполняется на вертикальной поверхности с соблюдением зазора минимум 100 мм сверху и снизу для теплоотвода. Установка в закрытом шкафу допускается при наличии принудительной вентиляции.

Безопасность и стандарты

Преобразователь частоты 7.5кВт 380В GD27-7R5G-4-B соответствует требованиям международных норм EMC и безопасности IEC/EN 61800-5-1. Защита от перегрузки, перенапряжения, перегрева и короткого замыкания встроена. Наличие функции аварийной остановки повышает безопасность при обслуживании оборудования.

Преимущества

• Экономия энергии за счёт работы двигателя только на нужной скорости
• Плавный пуск - исключает ударные нагрузки на механизм и сеть
• Устойчивая работа при колебаниях сети благодаря широкому диапазону входного напряжения
• Интегрированные алгоритмы управления уменьшают необходимость внешних контроллеров

Ограничения применения

• Не предназначен для работы во взрывоопасных средах - степень защиты IP20 не обеспечивает герметичность
• Не рекомендован для длительной работы при температуре выше +50 C без дополнительного охлаждения
• Подходит только для асинхронных двигателей; несовместим с синхронными или постоянного тока
• Требуется обязательное заземление и использование фильтров высших гармоник при чувствительном оборудовании рядом

Примеры использования

• Насосная станция водоснабжения - поддержание постоянного давления в трубопроводе
• Вентиляционная система - автоматическая регулировка оборотов в зависимости от качества воздуха
• Ленточный конвейер - плавное ускорение и торможение для предотвращения проскальзывания груза
• Циркулярная пилорама - точная настройка скорости реза под тип материала

Практические советы

• Перед первым запуском проверьте правильность подключения фаз L1/L2/L3 и U/V/W - перепутанные провода вызывают отказ двигателя
• Настройте параметры двигателя (номинальный ток, число пар полюсов) в меню преобразователя - это гарантирует стабильную работу
• Если двигатель работает с высокой инерцией, используйте функцию торможения постоянным током
• Для долгой службы избегайте установки рядом с источниками тепла, вибраций или пыли
• Артикул 11001-02604 - это единственный номер для заказа запчастей и сервисного обслуживания устройства
