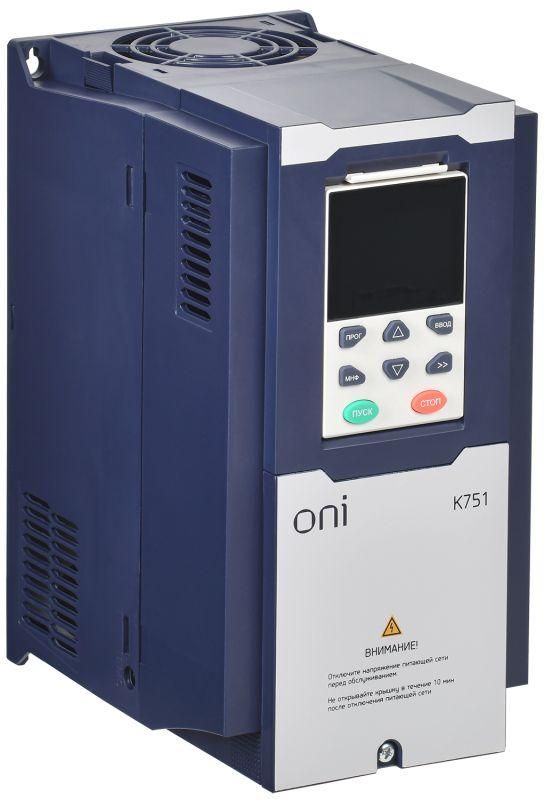

Преобразователь частоты K751 380В 3Ф 5.5-7.5кВт 13-17А ONI K751-33-55N75NTM IEK

Преобразователь частоты 380В 3-фазный 5,5-7,5кВт 13-17А от бренда ONI (IEK) с артикулом k751-33-55n75ntm предназначен для точного регулирования скорости трёхфазных асинхронных двигателей в промышленных системах. Он сочетает надёжную работу с функциями безопасности и совместимостью с промышленными сетями.

Назначение и область применения

Этот преобразователь частоты управляет двигателями мощностью от 5,5 до 7,5 кВт, обеспечивая плавный пуск, стабильную скорость и энергоэффективность. Применяется там, где важна точная настройка движения: в краново-подъёмных механизмах, конвейерах, насосах, вентиляторах, экструдерах, станках с ЧПУ и других устройствах с переменной нагрузкой. Особенно эффективен в условиях высоких пусковых моментов - например, при запуске тяжёлых грузов или оборудования с инерционной массой.

Технические характеристики

• Напряжение питания: 400 В (трёхфазное), допускает колебания +-10%
• Выходная мощность: 7,5 кВт (соответствует току 17 А)
• Максимальная выходная частота: 600 Гц - позволяет управлять высокоскоростными приводами
• Максимальное выходное напряжение: 483 В - обеспечивает достаточную амплитуду для работы двигателей на пределе
• Тип преобразования: с непосредственной связью - без промежуточного звена постоянного тока, компактнее и проще в обслуживании
• Частота входной сети: 50/60 Гц - работает в любых регионах
• Интерфейсы связи: Modbus RTU через один порт RS-485 - возможность интеграции в автоматизированные системы управления
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и крупной пыли, требует установки в закрытом щите
• Встроенное тормозное сопротивление - позволяет эффективно тормозить двигатель без внешних элементов
• Способы задания параметров: ручной (через кнопки), дистанционный (по аналоговым сигналам) и через интерфейс Modbus
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты 380В 3-фазный 5,5-7,5кВт 13-17А совместим с большинством трёхфазных асинхронных двигателей мощностью до 7,5 кВт. Для подключения требуется:

• Трёхфазная сеть 400 В с заземлением
• Кабель сечением не менее 4–6 мм2 для силовой части (зависит от длины и условий прокладки)
• Защита от перегрузки по току (автоматический выключатель 25–32 А)
• Заземление корпуса - обязательно

Установка возможна только в закрытый шкаф из-за степени защиты IP20. Монтаж выполняйте вертикально, с воздушным зазором минимум 10 см сверху и снизу для охлаждения. Учитывайте посадочные размеры - устройство имеет стандартные крепления для DIN-рейки или крепёжные отверстия на корпусе.

Безопасность и стандарты

Преобразователь соответствует требованиям международных норм IEC 61800-5-1 и IEC 60204-1. Встроенное тормозное сопротивление снижает риск перенапряжения на шине постоянного тока при торможении. Защита от перегрева, перегрузки, короткого замыкания и потери фазы активирована по умолчанию. Наличие LCD-пульта позволяет оператору контролировать режимы работы и диагностировать ошибки без доступа к внутренним компонентам.

Преимущества

• Встроенное тормозное сопротивление исключает необходимость в дорогостоящих внешних модулях
• Поддержка Modbus RTU упрощает интеграцию в SCADA и PLC-системы
• Широкий диапазон частот (до 600 Гц) даёт гибкость для высокоскоростных задач
• Работа с несколькими способами задания параметров - удобно для разных сценариев управления
• Серия K751 ONI проверена в сложных промышленных средах - высокая отказоустойчивость

Ограничения применения

• Не предназначен для работы во взрывоопасных зонах - степень защиты IP20 недостаточна
• Требует принудительного охлаждения - нельзя устанавливать в герметичных или плохо проветриваемых шкафах
• Не подходит для однофазных сетей - только трёхфазное питание 400 В
• Не рекомендован для длительной работы на минимальных оборотах без дополнительного охлаждения двигателя
• Не содержит встроенного фильтра гармоник - при чувствительных нагрузках потребуется внешний фильтр

Примеры использования

• Крановые установки - плавный подъём и опускание груза с точной остановкой
• Ленточные конвейеры в пищевой и химической промышленности - изменение скорости по технологическим требованиям
• Центробежные насосы - экономия электроэнергии при снижении расхода жидкости
• Экструдеры для переработки пластика - контроль давления и температуры через частоту вращения шнека
• Вентиляционные системы в административных зданиях - адаптация производительности по уровню загруженности

Практические советы

• Перед первым запуском выполните автопараметризацию двигателя - это повысит точность управления и снизит нагрев
• Настройте время разгона и торможения под конкретную механическую нагрузку - слишком быстрое торможение вызывает перенапряжение
• Если используется длинный кабель между преобразователем и двигателем (>50 м), установите dV/dt-фильтр для защиты изоляции обмоток
• Для работы в условиях повышенной влажности или пыли - дополнительно герметизируйте шкаф и используйте осушители воздуха
• Регулярно проверяйте состояние встроенного тормозного сопротивления - при перегреве может потребовать замены
• Используйте программное обеспечение ONI для удалённой настройки и мониторинга - особенно удобно при множестве единиц оборудования
