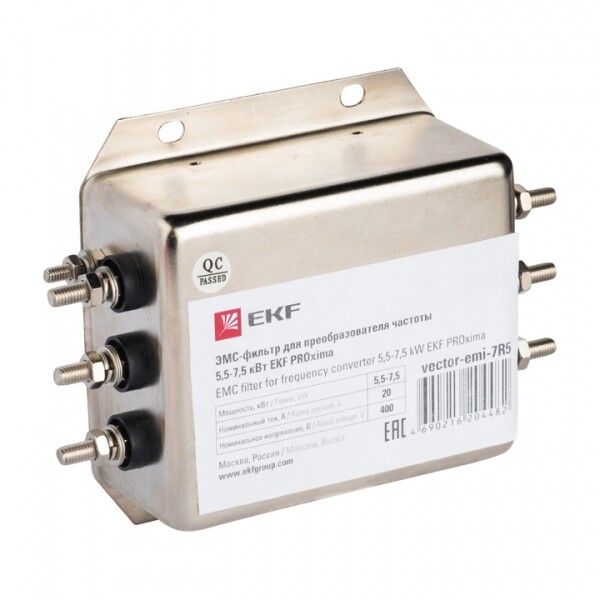

ЭМС-фильтры для преобразователя частоты 5,5–7,5 кВт от EKF (артикул vector-emi-7r5) предназначены для подавления электромагнитных помех, возникающих при работе частотного преобразователя. Эти фильтры обеспечивают совместимость оборудования с нормами ЭМС и подходят для установки в промышленных системах с чувствительной электроникой.

Назначение и область применения

ЭМС-фильтры для преобразователя частоты 5,5–7,5 кВт снижают высокочастотные помехи, генерируемые выходными цепями преобразователя. Без фильтра такие помехи могут нарушать работу соседнего оборудования - автоматики, датчиков, связных устройств, систем управления. Применяются там, где важна электромагнитная совместимость: на заводах, в цехах с ЧПУ, на конвейерах, насосных станциях, в системах вентиляции и лифтовых установках.

Технические характеристики

• Рабочий ток: рассчитан на мощность 5,5–7,5 кВт (соответствует току до ~14 А при 380 В)
• Тип фильтра: пассивный, на базе конденсаторов, резисторов и катушек индуктивности
• Защита от: радиопомех (RFI) и проводимых помех по сети питания
• Подключение: вход/выход через клеммы для проводов сечением до 6 мм2
• Изготовлен в соответствии с требованиями EN 61800-3 (стандарт для приводов)

Совместимость и монтаж

Фильтр vector-emi-7r5 устанавливается между преобразователем частоты и сетью питания. Подключается последовательно: сеть → фильтр → преобразователь. Клеммы фильтра совместимы с типичными кабелями для промышленных преобразователей. Монтировать следует вблизи преобразователя, чтобы минимизировать длину соединений. Нельзя использовать фильтр без заземления - обязательное условие работы.

Безопасность и стандарты

ЭМС-фильтры для преобразователя частоты 5,5–7,5 кВт соответствуют европейскому стандарту EN 61800-3, который регламентирует уровни электромагнитных излучений для промышленных приводов. Соответствие гарантирует, что оборудование не будет причинять помех другим устройствам в промышленной среде.

Преимущества

• Не требует внешнего питания - работает за счет пассивных компонентов
• Уменьшает риск сбоев в контроллерах, PLC и датчиках
• Обеспечивает соответствие нормам ЭМС без доработки системы
• Высокая надежность: отсутствие активных элементов снижает вероятность отказа

Ограничения применения

• Не предназначен для защиты от перенапряжений или скачков напряжения - для этого нужны отдельные устройства
• Не применяется с однофазными преобразователями - только с трёхфазными 380 В
• Не заменяет экранирование кабелей; оптимальный результат достигается при сочетании фильтра и экранированного кабеля
• Не рекомендован для использования вне помещений без дополнительной защиты корпуса

Примеры использования

• Частотный преобразователь на насосе в водоканале - фильтр prevents сбои в системе учёта воды
• Линия сборки с сервоприводами - фильтр исключает ложные сигналы от энкодеров
• Цех с несколькими ЧПУ-станками - фильтр позволяет избежать взаимных помех между оборудованием

Практические советы

• Заземление фильтра обязательно - используйте отдельный провод сечением ≥4 мм2, подключенный к шине заземления объекта
• Длина кабелей между фильтром и преобразователем должна быть минимальной - не более 1 метра
• Проверьте, что входной ток преобразователя не превышает 14 А - иначе возможен перегрев
• При наличии нескольких преобразователей - каждый нуждается в собственном фильтре; параллельное подключение недопустимо
• Артикул vector-emi-7r5 подходит именно для диапазона 5,5–7,5 кВт - для меньших или больших мощностей выбирайте другие модели серии Vector
