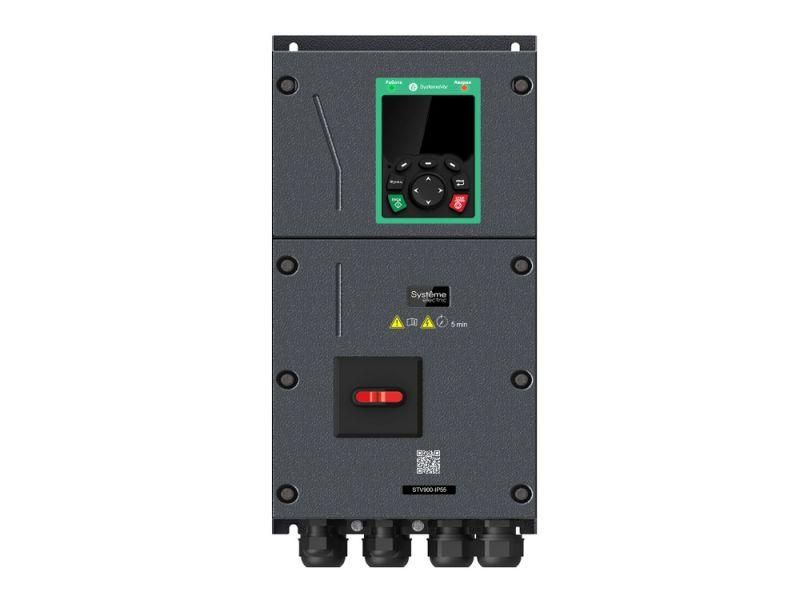

Преобразователь частоты STV900 G-тип: 5.5 кВт (P-тип: 7.5 кВт) 400В IP55 | STV900U55N4-IP55 SE APC

Преобразователь частоты STV900 5.5 кВт 400В IP55 SE - компактное устройство для точного регулирования скорости асинхронных и синхронных двигателей в промышленных системах. Модель STV900 от бренда SE (Systeme) сочетает высокую надежность, встроенную безопасность и гибкость настройки, что делает её подходящей для автоматизированных линий, насосов, вентиляторов и других нагрузок с переменным моментом.

Назначение и область применения

Преобразователь частоты STV900 предназначен для управления скоростью вращения электродвигателей путём изменения частоты и напряжения на выходе. Подходит для задач, где требуется плавный запуск, энергосбережение или точная регулировка: конвейеры, воздушные заслонки, насосные станции, компрессоры, шлифовальные и фрезерные станки. Устройство работает как с асинхронными, так и с синхронными двигателями, обеспечивая скалярное и векторное управление - с обратной связью по скорости или без неё.

Технические характеристики

• Номинальная мощность: 5,5 кВт (G-тип) / 7,5 кВт (P-тип)
• Номинальный ток: 14 А (G-тип) / 17 А (P-тип)
• Напряжение сети: 380–440 В, 3 фазы, 50/60 Гц
• Выходное напряжение: до 400 В
• Максимальная выходная частота: 400 Гц
• Степень защиты: IP55 - защищён от пыли и струй воды из любого направления
• Температурный диапазон: –10 C … +50 C; при температуре выше +40 C снижаются номинальные возможности
• Несущая частота ШИМ: 8 кГц (G-тип), 4 кГц (P-тип)
• Перегрузочная способность G-типа: 150% × 60 с, 180% × 10 с, 200% × 1 с
• Перегрузочная способность P-типа: 120% × 60 с
• Встроенные функции: тормозной прерыватель, ЭМС-фильтр класса C3 (EN 61800-3), рубильник для отключения сети
• Защита: STO (Safe Torque Off), уровень SIL2
• Интерфейсы: Modbus RTU через один порт RS-485
• Цифровые входы: 6 (включая 4 базовых + 2 возможных через расширение)
• Аналоговые входы/выходы: 1 AI / 1 AO
• Цифровые выходы: 1 DO + 1 реле (RO)
• Покрытие печатных плат: Class 3C2 (EN 60721-3-3) - повышенная устойчивость к влаге и загрязнениям
• Габариты: 196×260,5×403 мм
• Вес: 7 кг
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты STV900 совместим с большинством трёхфазных асинхронных и синхронных двигателей мощностью до 5,5 кВт (G-тип) или 7,5 кВт (P-тип). Для монтажа требуются:

• Подключение к трёхфазной сети 380–440 В с учётом допуска +-10%
• Заземление корпуса по нормам ПУЭ
• Установка в закрытой щитовой с хорошей вентиляцией - особенно при температуре выше +40 C
• Обеспечение свободного доступа к клеммам и кнопкам управления
• Использование кабелей с экранированием для сигнальных линий (AI/AO, RS-485)

На передней панели расположен дисплей и клавиши для ручной настройки. Также возможно удалённое управление через Modbus RTU. Для расширения функций предусмотрены три слота для модульных карт: дополнительные I/O, энкодеры, PLC, или источник 24 В постоянного тока для цепей управления.

Безопасность и стандарты

• Встроенная функция STO (Safe Torque Off) - немедленное отключение крутящего момента при аварии, соответствует уровню SIL2
• ЭМС-фильтр класса C3 - соответствие EN 61800-3, позволяет использовать устройство в промышленной среде без дополнительных фильтров
• Покрытие плат Class 3C2 - повышает долговечность в условиях влажности, пыли и химических паров
• Встроенный рубильник - позволяет полностью отключить питание без необходимости вынимать предохранители

Преимущества

• Высокая перегрузочная способность G-типа - идеально для оборудования с кратковременными пиками нагрузки (например, конвейеров с тяжёлыми грузами)
• Встроенный тормозной прерыватель - исключает необходимость внешнего тормозного резистора при малых мощностях
• Поддержка двух типов управления - скалярное для простых задач, векторное без обратной связи - для более точного контроля
• Гибкая система расширения - возможность адаптировать устройство под конкретную задачу без замены всего преобразователя
• Улучшенная защита плат - увеличивает срок службы в агрессивных средах (цеха, производства с влажностью и пылью)

Ограничения применения

• Не предназначена для работы при температуре выше +50 C - требует принудительного охлаждения или установки в прохладном помещении
• P-тип имеет меньшую перегрузочную способность - не рекомендован для частых пиковых нагрузок
• Отсутствует встроенный Ethernet или PROFINET - для современных систем автоматизации потребуется внешний шлюз
• Нет встроенного PID-регулятора - регулирование по давлению/уровню необходимо реализовать в ПЛК
• Максимальная частота 400 Гц - недостаточно для высокоскоростных шпинделях (>10 000 об/мин), если двигатель не рассчитан на такие обороты

Примеры использования

• Вентиляция в производственном цеху - регулировка скорости вентиляторов по температуре воздуха
• Насосная станция - плавный запуск и поддержание давления в трубопроводе
• Конвейерная линия - изменение скорости перемещения в зависимости от потока материалов
• Фрезерный станок - векторное управление для точного позиционирования шпинделя
• Автоматическая мойка - работа с синхронным двигателем и обратной связью по положению

Практические советы

• Выбирая между G- и P-типом: используйте G-тип для оборудования с частыми перегрузками, P-тип - для равномерных нагрузок (например, насосы)
• При использовании в условиях высокой влажности проверьте герметичность щита - IP55 защищает сам преобразователь, но не соединения
• Для подключения RS-485 используйте двужильный экранный кабель, заземлите экран только с одной стороны
• Если нужна скорость выше 400 Гц - выбирайте другой модель, поскольку STV900 не поддерживает частоты свыше этого значения
• При первом запуске выполните автонастройку двигателя - это повысит точность векторного управления
• Для длительной работы при +40…+50 C рекомендуется установка дополнительного вентилятора рядом с устройством
