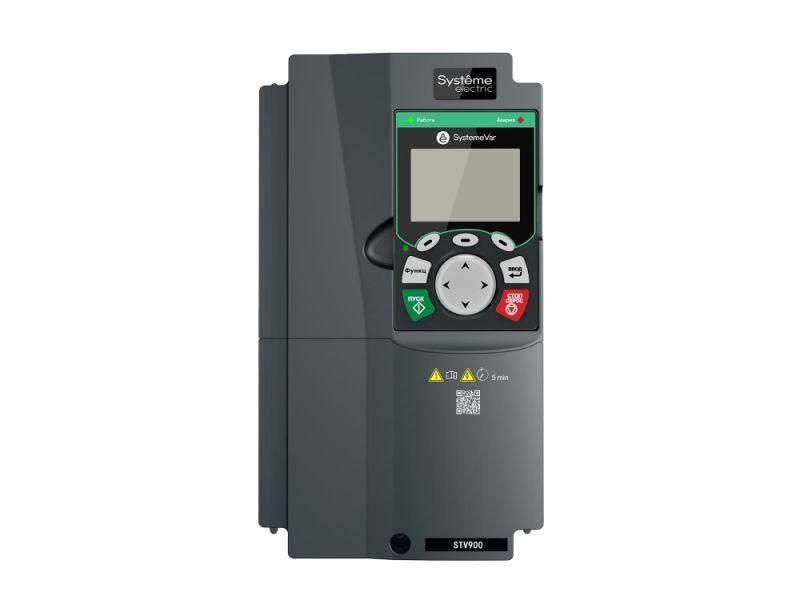

Преобразователь частоты STV900 G-тип: 7.5 кВт (P-тип: 11 кВт) 400В | STV900U75N4 SE APC

Преобразователь частоты STV900 7.5 кВт 400В SE (P-тип: 11 кВт) - устройство для точного регулирования скорости трёхфазных асинхронных двигателей в промышленных системах. Бренд Systeme Electric предлагает эту модель как часть серии SystemeVar, где P-тип обеспечивает повышенную перегрузочную способность при сохранении компактных габаритов.

Назначение и область применения

Преобразователь частоты STV900 7.5 кВт 400В SE (P-тип: 11 кВт) предназначен для управления скоростью вращения электродвигателей переменного тока. Он позволяет плавно запускать, останавливать и изменять обороты двигателя, снижая механический износ и энергопотребление. Подходит для использования на насосах, вентиляторах, конвейерах, компрессорах и других механизмах с переменной нагрузкой. Применяется исключительно в промышленных условиях - не для бытовой или наружной установки.

Технические характеристики

• Номинальная мощность: 7,5 кВт (G-тип), 11 кВт (P-тип)
• Номинальный выходной ток: 18,5 А (G-тип), 23 А (P-тип)
• Сетевое напряжение: 380–440 В, 3 фазы, +-10%
• Частота сети: 50/60 Гц, допустимое отклонение +-0,05%
• Выходная частота: до 400 Гц
• Максимальное выходное напряжение: 440 В
• Необходимая несущая частота ШИМ: 4 кГц (для P-типа)
• Перегрузочная способность (P-тип): 120% в течение 60 секунд
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и брызг воды
• Аналоговые входы: 1 (например, для сигнала 0–10 В или 4–20 мА)
• Цифровые входы: 6 (управление пуском, остановом, переключением режимов)
• Аналоговый выход: 1 (для передачи информации о состоянии устройства)
• Цифровой выход: 1 (сигнал аварии или готовности)
• Интерфейсы: Modbus RTU через RS-485
• Габариты: 146×192×256 мм
• Вес: 3 кг

Совместимость и монтаж

Преобразователь частоты STV900 7.5 кВт 400В SE совместим с большинством трёхфазных асинхронных двигателей мощностью до 7,5 кВт. Для работы с более мощными двигателями (до 11 кВт) используется P-тип с увеличенной перегрузочной способностью. Монтаж выполняется на вертикальной поверхности внутри шкафа управления. Обязательно соблюдать минимальные зазоры вокруг корпуса для теплоотвода - не менее 50 мм сверху и снизу. Клеммы питания и двигателя требуют затяжки моментом 0,5–0,7 Нм. Подключение к сети - через автоматический выключатель и контактор; рекомендуется установить входной реактор при наличии помех в сети.

Безопасность и стандарты

Устройство соответствует требованиям EN 61800-5-1 и IEC 61800-3 для промышленных преобразователей частоты. Защита IP20 исключает использование вне закрытых щитов. Отсутствие встроенной функции торможения требует внешнего тормозного модуля при работе с инерционными механизмами. Устройство не предназначено для взрывоопасных сред.

Преимущества

• Поддержка дистанционного управления через Modbus - удобно для интеграции в SCADA-системы
• Работа в четырёх квадрантах - позволяет управлять не только движением, но и торможением с возвратом энергии в сеть
• Компактный размер и малый вес - легко помещается даже в ограниченном пространстве шкафа
• Ручное, дистанционное и программное управление - гибкость настройки под любую задачу
• Высокая точность регулирования частоты (+-0,05%) - важна для технологических процессов

Ограничения применения

• Не применяется во влажных, пыльных или агрессивных средах - степень защиты IP20 недостаточна
• Не подходит для однофазных сетей - требуется трёхфазное питание 380–440 В
• При использовании P-типа нельзя рассчитывать на длительную работу на максимальной мощности - перегрузка 120% возможна лишь 60 секунд
• Отсутствует внутренний тормозной резистор - необходимо подключать внешнее оборудование при частом торможении
• Не имеет встроенного фильтра высших гармоник - при чувствительных потребителях в сети требуется внешняя фильтрация

Примеры использования

• Вентиляционная система: плавное регулирование скорости в зависимости от температуры
• Ленточный конвейер: точная синхронизация скорости с другими участками производства
• Насосная станция: снижение расхода электроэнергии при низкой нагрузке
• Загрузочно-разгрузочные машины: управление ускорением и замедлением для безопасности оператора

Практические советы

• Выбирая между G- и P-типом, ориентируйтесь на тип нагрузки: P-тип лучше для кратковременных перегрузок (например, при старте тяжёлых механизмов)
• При подключении к сети используйте кабель с медными жилами сечением не менее 4 мм2 для фаз и 2,5 мм2 для заземления
• Настройка параметров через кнопки на лицевой панели занимает несколько минут - для массового внедрения используйте Modbus и ПО производителя
• Проверьте посадочный диаметр кабельных вводов - они рассчитаны на провода до Ø12 мм
• При первом запуске выполните автонастройку двигателя (PID-регулирование) - это повысит эффективность и стабильность работы
• Не забудьте про обязательное заземление корпуса - отсутствие соединения с PE может вызвать отказ или повреждение платы
