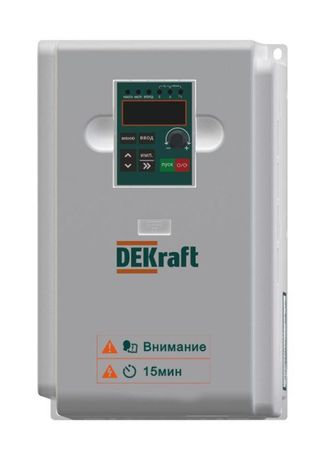

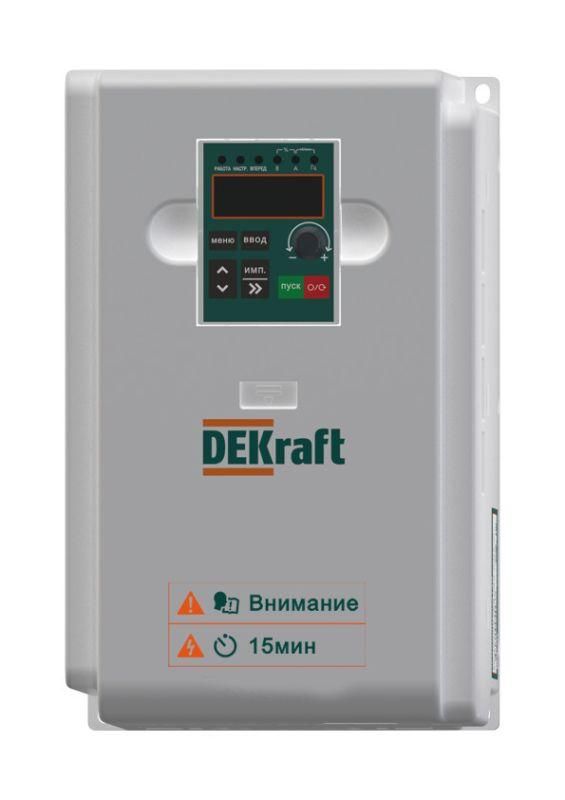

Преобразователь частоты DEKV060-7.5/11кВт 3 фазы 380В с торм. модулем | DEKV060G7R5P011T4B DEKraft APC

Преобразователь частоты 7.5/11 кВт 3 фазы 380В с тормозным модулем от DEKraft предназначен для точного регулирования скорости трёхфазных асинхронных двигателей в промышленных системах. Модель dekv060g7r5p011t4b сочетает высокую перегрузочную способность, встроенный тормозной модуль и поддержку Modbus, что делает её надёжным решением для автоматизации оборудования.

Назначение и область применения

Преобразователь частоты 7.5/11 кВт 3 фазы 380В с тормозным модулем управляет скоростью и моментом электродвигателей, обеспечивая плавный запуск, точную настройку оборотов и энергоэффективную работу. Подходит для насосов, вентиляторов, конвейеров, компрессоров, станков и других механизмов, где требуется изменение нагрузки в реальном времени. Благодаря наличию тормозного модуля эффективно гасит кинетическую энергию при остановке, снижая износ механических узлов. Применяется в промышленных цехах, логистических комплексах, водоканалах и коммерческих объектах - допущен к использованию в жилых и коммерческих зонах.

Технические характеристики

• Сетевое напряжение: 380–440 В, три фазы
• Выходная мощность: 7,5 кВт (P-тип) / 11 кВт (G-тип)
• Максимальное выходное напряжение: 440 В
• Максимальная выходная частота: 299 Гц
• Перегрузочная способность (P-тип): 150% до 60 сек, 180% до 3 сек
• Перегрузочная способность (G-тип): 120% до 60 сек, 150% до 3 сек
• Номинальный ток: 13 А (P-тип), 17 А (G-тип)
• Частота сети: 50/60 Гц
• Допустимые отклонения напряжения: +-5% по питанию, +-15% по частоте
• Степень защиты: IP20 - защищён от доступа пальцев, но требует установки в закрытом шкафу
• Аналоговые входы/выходы: 1 вход, 1 выход
• Цифровые входы: 6
• Цифровой выход: 1
• Интерфейс RS-485: 1 (для связи с PLC и HMI)
• Протокол связи: Modbus RTU
• Управление: встроенный блок с возможностью подключения съёмной LED-панели оператора
• Функции: встроенный пожарный режим (при аварии - максимальная скорость вентилятора)

Совместимость и монтаж

Преобразователь частоты 7.5/11 кВт 3 фазы 380В с тормозным модулем совместим с большинством трёхфазных асинхронных двигателей мощностью до 11 кВт. Для монтажа необходима установка в электрощите с принудительной вентиляцией - степень защиты IP20 исключает использование на открытом воздухе или в пыльных средах. Кабели питания и двигателя должны соответствовать классу нагревостойкости и иметь достаточное сечение (по таблицам для 17 А). Обязательно соблюдайте полярность L1/L2/L3 и PE. Тормозной модуль подключается параллельно к шине постоянного тока - проверьте наличие внешнего тормозного резистора, если он не встроен. Съёмная панель оператора легко устанавливается на переднюю панель устройства для удобного контроля и настройки.

Безопасность и стандарты

Преобразователь dekv060g7r5p011t4b соответствует требованиям безопасности EN 61800-5-1 и EN 61800-3 для промышленных преобразователей. Встроенные функции защиты: перегрузка по току, перенапряжение/понижение напряжения, перегрев, обрыв фазы, замыкание на землю. Пожарный режим активируется при сигнале от системы пожарной безопасности - обеспечивает работу вентиляции на максимум даже при отказе основного управления. Устройство не имеет встроенного фильтра EMI - при чувствительных системах рекомендуется установить внешний фильтр.

Преимущества

• Два режима работы (P- и G-тип) позволяют использовать одинаковое устройство для насосов (P) и конвейеров (G)
• Встроенный тормозной модуль экономит место и исключает потребность во внешнем контроллере торможения
• Modbus RTU позволяет интегрировать устройство в существующие SCADA-системы без дополнительных плат
• Съёмная панель оператора упрощает обслуживание - можно вынести её на дверцу щита
• Работа при колебаниях напряжения до +-15% повышает надёжность в сетях с нестабильным качеством электроэнергии
• Пожарный режим - обязательная функция для помещений с повышенными требованиями к эвакуационной вентиляции

Ограничения применения

• Не предназначен для работы вне закрытого шкафа - IP20 не защищает от пыли, влаги и брызг
• Не подходит для однофазных сетей - требует трёхфазного питания 380–440 В
• Не содержит внутреннего тормозного резистора - необходимо подбирать и подключать внешний резистор при длительном торможении
• Отсутствие встроенного фильтра EMI может вызывать помехи в соседних системах - требует дополнительной экранировки кабелей
• Максимальная частота 299 Гц ограничивает применение в высокоскоростных шпинделях (например, сверлильных станках выше 18 000 об/мин)

Примеры использования

• Вентиляция в торговом центре - пожарный режим активирует вентиляторы на полную мощность при срабатывании датчиков дыма
• Ленточный конвейер на складе - плавный пуск и торможение предотвращают проскальзывание грузов
• Насосная станция водоснабжения - регулирование давления по сигналу от датчика давления через аналоговый вход
• Оборудование пищевой промышленности - работа в условиях сухих помещений с контролируемой температурой

Практические советы

• Выбирайте тип P для насосов и вентиляторов, тип G - для конвейеров и машин с высоким стартовым моментом
• При подключении тормозного резистора рассчитывайте его мощность и сопротивление по формуле: R = U_dc² / P_brake - используйте данные из руководства
• Для удалённого управления подключите съёмную панель к шлейфу - она работает на расстоянии до 10 метров
• Настройте параметры Modbus (адрес, скорость) сразу после монтажа - часто забывают, что адрес по умолчанию равен 1
• Проверьте правильность подключения заземления - отсутствие PE увеличивает риск поражения током и сбоев в работе
• При первом запуске выполните автонастройку двигателя (ID-обучение) - это повысит точность управления и снизит перегрев
