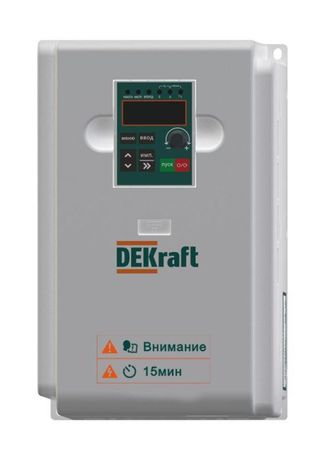

Преобразователь частоты DEKV060-5.5/7.5кВт 3 фазы 380В с торм. модулем | DEKV060G5R5P7R5T4B DEKraft APC

Преобразователь частоты 5.5/7.5 кВт 3 фазы 380В с тормозным модулем от DEKraft предназначен для точного регулирования скорости трёхфазных асинхронных двигателей. Модель dekv060g5r5p7r5t4b сочетает высокую мощность, встроенный тормозной модуль и поддержку Modbus - идеально подходит для промышленных автоматизированных систем.

Назначение и область применения

Преобразователь частоты 5.5/7.5 кВт 3 фазы 380В с тормозным модулем управляет работой электродвигателей, позволяя плавно изменять скорость вращения и момент на валу. Подходит для оборудования с переменной нагрузкой: насосов, вентиляторов, конвейеров, компрессоров, станков с ЧПУ. Благодаря наличию тормозного модуля эффективно гасит энергию при торможении двигателя - снижает износ механических узлов и повышает безопасность.

Используется в промышленных цехах, логистических комплексах, пищевых производствах и других объектах с требованиями к энергоэффективности и контролю процессов. Может применяться и в коммерческих зонах - например, в системах вентиляции торговых центров.

Технические характеристики

• Номинальная мощность: 5,5 кВт (P-тип) / 7,5 кВт (G-тип)
• Сетевое напряжение: 380–440 В, три фазы
• Частота сети: 50/60 Гц +-5%
• Максимальное выходное напряжение: 440 В
• Максимальная выходная частота: 299 Гц
• Перегрузочная способность:
  • P-тип: 150% до 60 сек, 180% до 3 сек
  • G-тип: 120% до 60 сек, 150% до 3 сек
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, требует установки в закрытом шкафе
• Аналоговые входы: 1 (например, для сигнала 0–10 В или 4–20 мА)
• Аналоговые выходы: 1 (для передачи информации о состоянии устройства)
• Цифровые входы: 6 (можно использовать для старта/останова, переключения скоростей)
• Цифровые выходы: 1 (сигнал аварии, готовности, работы)
• Интерфейс RS-485: 1 - для связи по Modbus RTU
• Напряжение питания допускает колебания до +-15%

Совместимость и монтаж

Преобразователь частоты 5.5/7.5 кВт 3 фазы 380В с тормозным модулем совместим с большинством трёхфазных асинхронных двигателей мощностью до 7,5 кВт. Для правильного подключения:

• Обязательно соблюдайте полярность фаз L1/L2/L3 и N (нейтраль не требуется для питания самого преобразователя)
• Тормозной модуль подключается через клеммы B+ и B− - используйте внешний тормозной резистор подходящего сопротивления и мощности
• Рекомендованная посадка - на DIN-рейку 35 мм внутри распределительного щита
• Не допускается установка в условиях повышенной влажности, запылённости или температур выше +40C без принудительного охлаждения
• Съёмная LED-панель позволяет программировать устройство без вскрытия корпуса - удобно при обслуживании

Безопасность и стандарты

Преобразователь соответствует требованиям безопасности для промышленного оборудования. Поддерживает функцию «пожарного режима» - при возникновении пожара устройство переходит в режим максимальной скорости для обеспечения работы систем вентиляции или эвакуации. Протокол Modbus RTU обеспечивает надёжную интеграцию в системы SCADA и PLC. Устройство прошло заводские испытания на соответствие заявленным параметрам.

Преимущества

• Встроенный тормозной модуль исключает необходимость внешнего резистора при малых и средних мощностях
• Гибкая программируемость через цифровые и аналоговые каналы
• Modbus RTU позволяет легко интегрировать в существующие системы автоматизации
• Съёмная панель управления ускоряет наладку и снижает риск ошибок при работе с оборудованием
• Широкий диапазон входного напряжения (380–440 В) делает устройство устойчивым к просадкам и скачкам в сети

Ограничения применения

• IP20 не обеспечивает защиту от воды и пыли - нельзя устанавливать вне электрошкафа
• Не предназначена для работы с однофазными двигателями или постоянным током
• Максимальная частота 299 Гц ограничивает использование на очень высокоскоростных шпинделях (более 30 тыс. об/мин)
• Один аналоговый вход - недостаточно для сложных систем с несколькими датчиками без внешнего мультиплексора
• Не имеет встроенного фильтра EMI - при чувствительном оборудовании рядом рекомендуется установить сетевой фильтр

Примеры использования

• Конвейерная лента на складе - плавный старт и остановка, экономия энергии при холостом ходе
• Воздушный компрессор - поддержание давления путём изменения оборотов двигателя
• Насосная станция - регулировка расхода жидкости без использования клапанов
• Эскалатор или лифт - торможение с возвратом энергии в сеть через тормозной модуль
• Система вентиляции в торговом центре - работа в «пожарном режиме» при срабатывании датчика

Практические советы

• Выбирая между P- и G-типом: P-тип лучше для насосов и вентиляторов, G-тип - для конвейеров и механизмов с высоким пусковым моментом
• Для тормозного модуля рассчитывайте резистор по формуле: R = U²/P, где U - напряжение торможения, P - мощность потерь. Не превышайте допустимую мощность резистора!
• Настройте параметры ускорения и замедления - слишком быстрый разгон вызывает броски тока, слишком медленный - снижает производительность
• При использовании Modbus - проверьте адрес устройства (по умолчанию часто 1) и скорость передачи (обычно 9600 бод)
• Проверьте наличие свободного места вокруг преобразователя - нужен воздушный зазор минимум 5 см сверху и снизу для теплоотвода
• Запишите все параметры после настройки - съёмная панель может быть потеряна или повреждена
