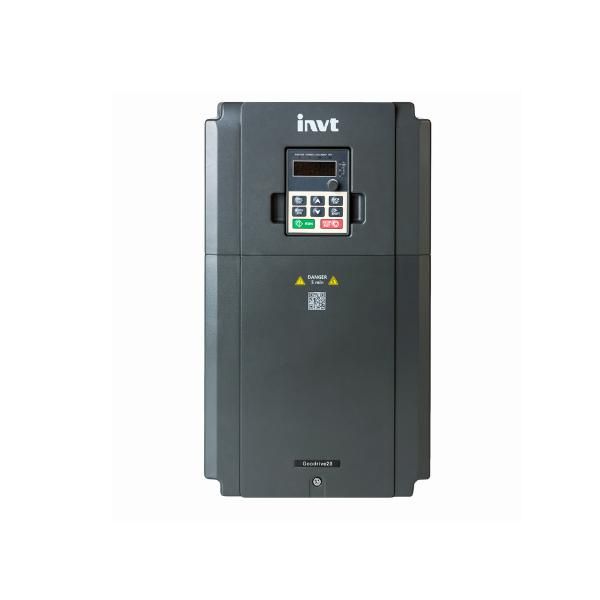

Преобразователь частоты GD20-7R5G-4 7.5 кВт 380 В INVT 90001-01327

Преобразователь частоты 7.5кВт 380В GD20-7R5G-4 INVT предназначен для регулирования скорости трёхфазных асинхронных двигателей в промышленных системах. Этот аппарат обеспечивает точный контроль над мощностью и энергоэффективность, снижая нагрузку на сеть и продлевая срок службы оборудования.

Назначение и область применения

Преобразователь частоты 7.5кВт 380В GD20-7R5G-4 INVT используется для управления двигателями, работающими в режимах переменной нагрузки. Он позволяет плавно запускать и останавливать оборудование, избегая резких скачков тока. Применяется в системах с насосами, вентиляторами, компрессорами, конвейерами и другим приводным оборудованием, где важна стабильная скорость вращения.

Технические характеристики

• Мощность: 7,5 кВт
• Напряжение питания: 380 В (трёхфазное)
• Выходная частота: до 400 Гц (регулируемая)
• Тип входного напряжения: AC 380–480 В +-15%
• Защита корпуса: IP20 (для установки внутри шкафа)
• Управление: V/F и Sensorless Vector (без датчика)
• Работает с асинхронными двигателями до 7,5 кВт

Совместимость и монтаж

Преобразователь частоты 7.5кВт 380В GD20-7R5G-4 INVT совместим с большинством трёхфазных асинхронных двигателей мощностью до 7,5 кВт. Для монтажа требуется установка в закрытом электрощите с хорошей вентиляцией. Подключение выполняется к сети 380 В через клеммы L1/L2/L3 (вход) и U/V/W (выход к двигателю). Обязательно заземление корпуса. Кабели должны соответствовать допустимому току - для 7,5 кВт рекомендуются медные жилы сечением не менее 6 мм2.

Безопасность и стандарты

Преобразователь частоты 7.5кВт 380В GD20-7R5G-4 INVT соответствует требованиям международных норм EMC и безопасности IEC/EN 61800-5-1. Встроенная защита от перегрузки, перепадов напряжения, перегрева и короткого замыкания. Устройство не предназначено для работы во взрывоопасных средах.

Преимущества

• Энергосбережение за счёт адаптации мощности под реальную нагрузку
• Плавный пуск - исключает ударные нагрузки на механику и сеть
• Простой интерфейс настроек - удобен для наладки без глубоких знаний
• Стабильная работа даже при колебаниях напряжения в сети
• Поддержка двух режимов управления - базовый V/F и более точный векторный

Ограничения применения

• Не работает с однофазными двигателями
• Запрещена установка вне закрытых щитов - степень защиты IP20 не защищает от пыли и брызг
• Не подходит для экстремальных температур ниже –10C и выше +50C
• Не рассчитан на длительную работу на максимальной мощности без принудительного охлаждения
• Требуется обязательное соблюдение правил заземления - отсутствие заземления выводит устройство из гарантии

Примеры использования

• Насосная станция - автоматическое поддержание давления воды
• Вентиляционная система - изменение оборотов в зависимости от температуры
• Конвейер на пищевом производстве - точная регулировка скорости перемещения
• Компрессор воздуха - снижение потребления при малой нагрузке

Практические советы

• Перед первым запуском проверьте соответствие параметров двигателя и преобразователя - особенно номинальный ток и число пар полюсов
• Используйте фильтры высших гармоник, если есть помехи в соседних цепях
• Настройте функцию автопуска и ускорения/замедления - это увеличивает долговечность ремней и муфт
• При работе в условиях повышенной запылённости - используйте внешний воздушный фильтр для радиатора
• Артикул 90001-01327 - единственный идентификатор для заказа запчастей и сервисного обслуживания
