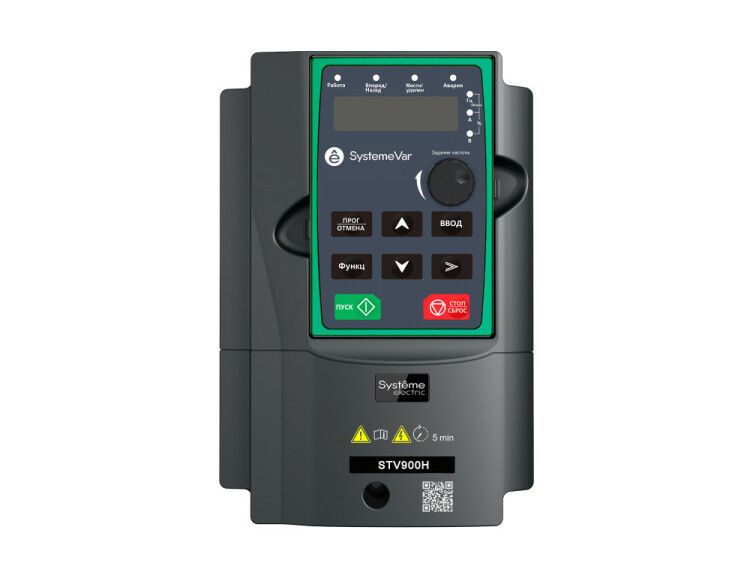

Преобразователь частоты STV900H 5.5 кВт 400В. Кран/Подъемник | STV900U55N4H SE APC

Преобразователь частоты STV900H 5.5 кВт 400В для крана/подъемника - устройство для точного регулирования скорости и момента электродвигателя грузоподъёмных механизмов. Разработан для работы в условиях частых пусков, торможений и переменных нагрузок, обеспечивает надёжную работу кранов и подъёмников с двигателями до 5,5 кВт. Бренд Systeme Electric, артикул stv900u55n4h.

Назначение и область применения

Преобразователь частоты STV900H 5.5 кВт 400В для крана/подъемника предназначен для управления трёхфазными асинхронными двигателями в системах грузоподъёма: мостовые и портальные краны, электрические лебёдки, подъёмники, элеваторы. Особенности конструкции позволяют эффективно работать в режимах с высокой динамикой - частые пуски, остановки, реверсы, рекуперация энергии при спуске груза.

Технические характеристики

• Номинальная мощность: 5,5 кВт (G-тип - повышенная перегрузочная способность)
• Номинальный выходной ток: 14 А
• Питающее напряжение: 380–440 В, 3 фазы (допуск +-15%/+10%)
• Выходное напряжение: до 400 В
• Максимальная выходная частота: 400 Гц
• Частота ШИМ: 8 кГц
• Перегрузочная способность: 150% - 60 сек, 180% - 10 сек, 200% - 1 сек
• Количество цифровых входов: 6
• Количество цифровых выходов: 2
• Аналоговые входы/выходы: 2 / 1
• Интерфейсы связи: Modbus RTU через RS-485 (1 канал)
• Способы задания параметров: ручная настройка, внешние сигналы, коммуникация
• Степень защиты: IP20 (не предназначена для установки вне шкафа)
• Габариты: 126×201×186 мм
• Вес: 2,5 кг
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты STV900H 5.5 кВт 400В для крана/подъемника совместим с большинством трёхфазных асинхронных двигателей мощностью до 5,5 кВт. Для монтажа требуется установка в закрытом электрощите с хорошей вентиляцией из-за степени защиты IP20. Подключение питания - к клеммам L1/L2/L3/N; двигатель - к U/V/W. Обязательно заземление корпуса. Встроенный тормозной модуль позволяет подключить внешний тормозной резистор при необходимости - уточните сопротивление и мощность по паспорту двигателя. Управляющие сигналы (пуск, останов, реверс) подаются через цифровые входы. Настройка параметров возможна через кнопки на лицевой панели или через Modbus-команды.

Безопасность и стандарты

Преобразователь частоты STV900H 5.5 кВт 400В для крана/подъемника имеет функцию STO (Safe Torque Off) - безопасное отключение крутящего момента в соответствии с требованиями EN ISO 13849-1 и IEC 61800-5-2. Это необходимо для выполнения норм безопасности на объектах с грузоподъёмным оборудованием. Отказ от подачи torque происходит при активации сигнала STO, что исключает самопроизвольное движение механизма. Также предусмотрен контроль за отклонением частоты сети - допуск +-0,05%, что повышает устойчивость при колебаниях в сети.

Преимущества

• Встроенная система торможения - экономит место и снижает стоимость системы
• Работа в четырёх квадрантах - позволяет эффективно использовать рекуперацию энергии при опускании груза
• Высокая перегрузочная способность G-типа - выдерживает кратковременные пики нагрузки при запуске и торможении
• Modbus-интерфейс - легко интегрируется в автоматизированные системы управления
• Управление тормозом - возможность синхронизации включения/отключения механического тормоза с работой преобразователя
• Надёжная защита от перегрева, перенапряжения, перегрузки и потери фазы

Ограничения применения

• Не предназначен для установки в открытых помещениях или местах с высокой запылённостью - степень защиты IP20 требует герметичного шкафа
• Не работает с однофазными двигателями - только с трёхфазными
• Не подходит для длительной работы на пределе перегрузки - максимальная перегрузка 200% допустима лишь 1 секунду
• Требуется обязательное использование внешнего тормозного резистора при больших массах и быстром торможении - иначе возникнет перенапряжение на шине постоянного тока
• Не имеет встроенного фильтра EMI - при чувствительном оборудовании рядом может потребоваться внешняя фильтрация

Примеры использования

• Электромостовой кран с грузоподъёмностью 5 тонн, двигатель 5,5 кВт
• Лебёдка для перемещения оборудования на производстве
• Подъёмник для обслуживания технологического оборудования
• Конвейер с вертикальным участком, где нужна плавная остановка груза
• Автоматизированная система хранения с использованием кран-балки

Практические советы

• Выбирая преобразователь частоты STV900H 5.5 кВт 400В для крана/подъемника, проверьте соответствие номинального тока двигателя (не более 14 А) и тип исполнения (G-тип для кранов, S-тип для насосов/вентиляторов)
• При работе с тяжёлыми грузами используйте внешний тормозной резистор - рассчитайте его мощность по формуле: P = M × ω / η, где M - момент, ω - угловая скорость, η - КПД
• Настройте параметры плавного разгона и торможения (Ramp Up/Down) - это продлит жизнь механике и снизит ударные нагрузки
• Для удалённого управления подключите PLC через RS-485 - используйте адрес устройства 1–247, битовая скорость 9600–115200 бод
• Обеспечьте доступ к клавишам управления для сервисного обслуживания - даже при автономной настройке они нужны для диагностики
• Проверьте температуру внутри шкафа - при работе в жарких условиях может потребоваться принудительная вентиляция
