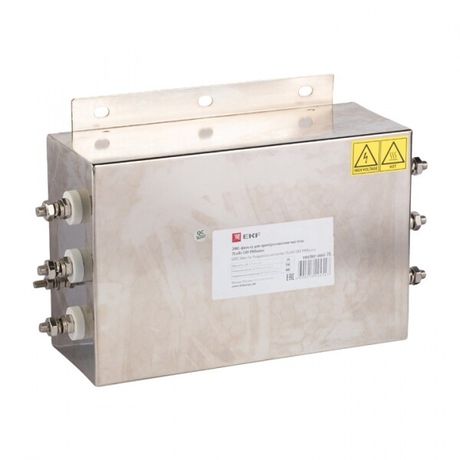

ЭМС-фильтр Vector PROxima 45 кВт для преобразователя частоты EKF vector-emi-45

ЭМС-фильтры для преобразователя частоты 45 кВт от EKF (артикул vector-emi-45) предназначены для подавления электромагнитных помех, возникающих при работе частотного преобразователя. Эти фильтры обеспечивают совместимость оборудования с нормами ЭМС и подходят для промышленных систем, где важна стабильная работа чувствительной электроники.

Назначение и область применения

ЭМС-фильтры для преобразователя частоты 45 кВт устанавливаются между преобразователем и сетью питания, чтобы снизить уровень радиочастотных помех, излучаемых в сеть и окружающее пространство. Они необходимы там, где есть другие устройства, чувствительные к электромагнитным воздействиям - например, системы управления, автоматика, медицинское оборудование или точные измерительные приборы. Применяются в цепях с мощностью до 45 кВт, что соответствует типовым промышленным установкам: насосам, вентиляторам, конвейерам, компрессорам.

Технические характеристики

• Мощность: 45 кВт - рассчитаны на работу с преобразователями частоты этой классификации;
• Тип фильтра: пассивный - использует конденсаторы, резисторы и катушки индуктивности без активных компонентов;
• Работа: подавление проводимых и излучаемых помех в диапазоне частот, регулируемых стандартами EN 61800-3 и ГОСТ Р МЭК 61800-3;
• Подключение: вход/выход через клеммы для внешних проводов - требуют правильного монтажа в цепи питания.

Совместимость и монтаж

Фильтр vector-emi-45 совместим с большинством преобразователей частоты, имеющими выходную мощность до 45 кВт. Устанавливается на входе сети перед преобразователем. Кабели питания должны подключаться строго к указанным клеммам: L/N на входе, L/N на выходе - перепутывание недопустимо. Для надёжности рекомендуется использовать экранированные кабели и заземлять корпус фильтра посредством отдельного провода сечением не менее 10 мм2. Нельзя устанавливать фильтр после выхода преобразователя - он не предназначен для защиты двигателя.

Безопасность и стандарты

ЭМС-фильтры EKF Vector соответствуют требованиям стандарта EN 61800-3 (ГОСТ Р МЭК 61800-3) - нормам по электромагнитной совместимости для приводных систем. Соответствие гарантирует снижение уровня помех до допустимых значений, что позволяет избежать штрафов за нарушение законодательства в области ЭМС. Фильтр не содержит опасных материалов и не выделяет токсичных веществ при работе.

Преимущества

• Стабилизирует работу других устройств вблизи - снижает сбои в контроллерах, датчиках и коммуникациях;
• Не требует внешнего питания - работает автономно благодаря пассивным компонентам;
• Уменьшает риск отказов из-за наведённых помех - продлевает срок службы электроники;
• Имеет сертификаты соответствия - подтверждает соответствие европейским и российским нормам.

Ограничения применения

• Не применяется для преобразователей мощностью выше 45 кВт - возможен перегрев и выход из строя;
• Не заменяет дифференциальный автомат или УЗО - не обеспечивает защиту от тока утечки или перегрузки;
• Не защищает от импульсных перенапряжений - требуется отдельная система защиты (например, грозозащита);
• Не подходит для переменного тока с частотой отличной от 50/60 Гц - используется только в стандартных сетях.

Примеры использования

• Промышленный конвейер с ЧПУ - фильтр prevents сбои в управлении и связи с PLC;
• Цех с несколькими насосными станциями - снижает интерференцию между датчиками давления;
• Лаборатория с высокоточными приборами - исключает влияние помех от частотника на аналитические системы;
• Автоматизированный склад - защищает RFID-системы и Wi-Fi-сети от помех от приводов.

Практические советы

• Перед установкой проверьте, что ваш преобразователь имеет выходную мощность ≤45 кВт - иначе фильтр vector-emi-45 будет перегружен;
• Обязательно выполните качественное заземление корпуса - плохой контакт сводит на нет эффективность фильтра;
• Не протягивайте силовые и слаботочные кабели рядом - даже с фильтром возможна наводка;
• Проверяйте температуру корпуса при первом запуске - если нагрев превышает 50 C, проверьте нагрузку и соединения;
• При наличии нескольких преобразователей - каждый нуждается в своём фильтре; параллельное подключение неэффективно.
