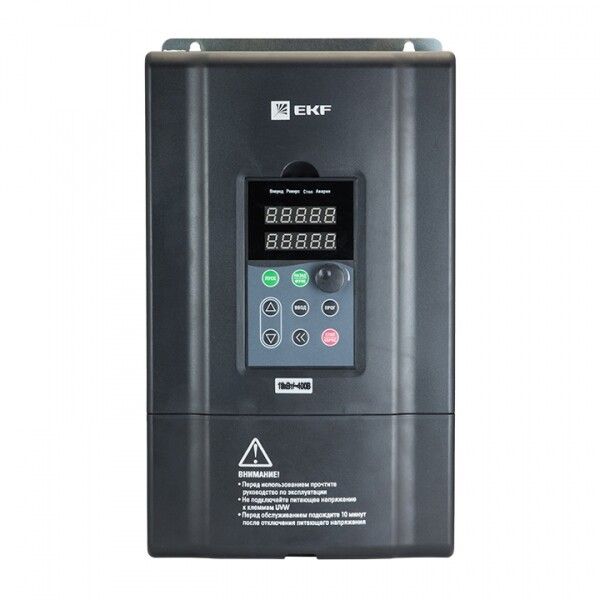

Преобразователь частоты 45/55кВт 3х400В VECTOR-100 EKF PROxima | VT100-045-3

Преобразователь частоты 45/55 кВт 3х400 В VECTOR-100 PROxima от EKF предназначен для точного регулирования скорости трёхфазных электродвигателей в промышленных системах автоматизации. Благодаря высокой мощности и гибкому управлению, этот преобразователь частоты подходит для задач, где важна энергоэффективность и надёжная работа при переменных нагрузках.

Назначение и область применения

Преобразователь частоты VECTOR-100 PROxima используется для управления скоростью вращения двигателей в промышленном оборудовании: насосах, вентиляторах, компрессорах, конвейерах, станках и другом автоматизированном устройстве. Он обеспечивает плавный пуск и стабильную работу даже при изменении нагрузки, что особенно важно в условиях нестабильного энергопотребления. Подходит для установки в производственных цехах, логистических комплексах, объектах ЖКХ и коммерческих зданиях.

Технические характеристики

• Сетевое напряжение: 400 В, три фазы
• Номинальная выходная мощность: 45 кВт
• Максимальная выходная мощность: 55 кВт (кратковременно)
• Номинальный и максимальный выходной ток: 90 А
• Выходное напряжение: до 400 В
• Максимальная выходная частота: 600 Гц
• Частота сети: 50/60 Гц
• Допустимые колебания сети: +-15% по напряжению и частоте
• Степень защиты: IP20 - для внутренней установки в шкафах
• Управление: 4-х квадрантное - поддерживает рекуперацию энергии
• Тип преобразования: с непосредственной связью (без промежуточного звена постоянного тока)
• Аналоговые входы/выходы: 2 / 2
• Цифровые входы: 5
• Цифровые выходы: 4
• Интерфейсы связи: один порт RS-485 (Modbus RTU)
• Максимальное сечение кабеля: 25 мм2
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C
• Гарантия: 3 года

Совместимость и монтаж

Преобразователь частоты VECTOR-100 PROxima устанавливается на монтажную плату внутри электрощита. Для подключения используются силовые кабели сечением до 25 мм2. Клеммы рассчитаны на надёжное соединение без дополнительных переходников. Интерфейс RS-485 позволяет подключить устройство к системам SCADA, PLC или HMI через протокол Modbus RTU. Для программирования доступны ручное управление на кнопках, дистанционное управление по сигналам и настройка через ПК через интерфейс связи. Выносной дисплей (при наличии опционального модуля) упрощает контроль параметров без вскрытия шкафа.

Безопасность и стандарты

Преобразователь частоты соответствует требованиям ТР ТС 004/2011 - норматива безопасности для оборудования, используемого на территории ЕАЭС. Применение в жилых и коммерческих зонах допущено, однако из-за степени защиты IP20 он не может использоваться вне закрытых щитов. Наличие функций защиты от перегрузки, перенапряжения, перегрева и замыкания повышает безопасность работы как самого устройства, так и подключённого оборудования.

Преимущества

• Поддержка пускового момента 150% при 0,5 Гц - обеспечивает уверенный запуск тяжёлых механизмов без скачков тока
• Перегрузочная способность 150% в течение 60 сек - выдерживает кратковременные пики нагрузки на валу двигателя
• Снижение расхода электроэнергии до 30% и выше за счёт адаптивного режима работы
• Встроенная поддержка Modbus RTU - легко интегрируется в существующие системы автоматизации
• Широкий диапазон сетевых колебаний (+/-15%) - устойчив к нестабильному питанию
• 4-х квадрантное управление - позволяет использовать рекуперативный торможение, экономя энергию

Ограничения применения

• Не предназначен для открытой установки - требует корпуса с классом защиты не ниже IP54
• Отсутствие интерфейсов Industrial Ethernet, PROFINET, USB, RS-232 - нельзя подключать напрямую к современным промышленным сетям без дополнительных шлюзов
• Максимальная мощность 55 кВт - не подходит для двигателей свыше этого значения
• Нет встроенного фильтра гармоник - при чувствительных нагрузках требуется внешний фильтр
• Не имеет встроенного тормозного резистора - для быстрого торможения нужен внешний элемент

Примеры использования

• Вентиляция в производственном цеху - регулирование оборотов в зависимости от температуры
• Насосная станция водоснабжения - плавное увеличение давления, исключение гидроудара
• Конвейерная линия - синхронизация скоростей участков, предотвращение проскальзывания
• Компрессор воздуха - поддержание давления без частых включений
• Фрезерный станок - точная настройка скорости резания по материалу

Практические советы

• Выбирая преобразователь частоты VECTOR-100 PROxima, проверьте соответствие номинала двигателя - мощность должна быть ≤ 45 кВт для длительной работы, 55 кВт - только кратковременно
• Для долговечности установите устройство в хорошо проветриваемый шкаф, соблюдая минимальные зазоры вокруг корпуса
• При использовании в условиях с частыми перепадами напряжения - дополнительно установите стабилизатор или автономный источник питания
• Настройте параметры пуска и торможения в соответствии с типом механизма - слишком резкий старт может вызвать механические повреждения
• Для удалённого мониторинга подключите RS-485 к контроллеру - можно отслеживать текущую мощность, температуру и ошибки в реальном времени
• Запомните: этот преобразователь частоты не поддерживает параллельное включение нескольких единиц - каждая модель работает автономно
