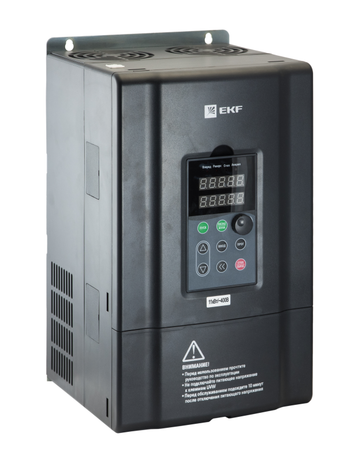

Преобразователь частоты 37/45кВт 3х400В с торм. модулем VECTOR-100 PROxima | VT100-037-3B EKF

Преобразователь частоты 37/45 кВт 3х400 В с тормозным модулем VECTOR-100 PROxima EKF предназначен для регулирования скорости трёхфазных асинхронных двигателей с высокой точностью. Благодаря встроенному тормозному модулю и работе в четырёх квадрантах, устройство идеально подходит для нагрузок с часто меняющимся направлением движения - например, в лифтах, конвейерах или станках с рекуперацией энергии. Артикул vt100-037-3b относится к серии PROxima от бренда EKF.

Назначение и область применения

Преобразователь частоты VECTOR-100 PROxima EKF управляет скоростью вращения электродвигателя, адаптируя её под требования технологического процесса. Он используется там, где важна точность контроля скорости, экономия энергии и возможность торможения с возвратом энергии в сеть. Подходит для насосов, вентиляторов, компрессоров, конвейеров, подъёмников, станков с ЧПУ и других систем с переменной нагрузкой.

Технические характеристики

• Номинальная мощность: 37 кВт (макс. 45 кВт при перегрузке)
• Сетевое напряжение: 340–460 В, три фазы
• Выходное напряжение: до 400 В
• Номинальный выходной ток: 75 А
• Максимальная выходная частота: 600 Гц - позволяет управлять высокооборотными двигателями
• Частота сети: 50/60 Гц +-15%
• Работает в четырёх квадрантах - двигатель может как приводить, так и генерировать энергию
• Тип преобразования: непосредственный (без промежуточного звена постоянного тока)
• Аналоговые входы/выходы: 2 входа, 2 выхода - для подключения датчиков давления, температуры, потока
• Цифровые входы: 5 - для сигналов старта, останова, переключения скоростей
• Цифровые выходы: 4 - для сигнализации состояния, аварий, готовности
• Интерфейс связи: MODBUS RTU - для интеграции в системы автоматизации
• Степень защиты: IP20 - установка только внутри шкафа
• Наличие блока управления: да - встроенная логика и программируемые алгоритмы

Совместимость и монтаж

VECTOR-100 PROxima EKF совместим с большинством трёхфазных асинхронных двигателей мощностью до 45 кВт. Для работы требуется стабильное питание 380 В +-15%. Устройство монтируется в электрощите с принудительной вентиляцией из-за отсутствия защиты выше IP20. Кабель питания и двигателя должен соответствовать току 75 А - используйте медные жилы сечением не менее 16 мм2. Подключение аналоговых и цифровых сигналов выполняется через клеммы на передней панели. Интерфейс MODBUS требует RS-485 с терминатором и экранированным кабелем.

Безопасность и стандарты

Преобразователь частоты VECTOR-100 PROxima EKF соответствует требованиям EN 61800-5-1 (безопасность силовой части) и EN 61800-3 (электромагнитная совместимость). Защита от перегрева, перегрузки, замыкания и потери фазы реализована аппаратно и программно. Наличие тормозного модуля исключает риск перенапряжений при быстром торможении.

Преимущества

• Экономия энергии до 30% за счёт согласования мощности двигателя с реальной нагрузкой
• Встроенный тормозной модуль - не нужен внешний резистор
• Работа в четырёх квадрантах - позволяет использовать двигатель как генератор при торможении
• Гибкая настройка через цифровые входы и MODBUS - легко интегрируется в АСУ ТП
• Поддержка высоких частот (до 600 Гц) - для специализированных задач (шпиндели, центрифуги)

Ограничения применения

• Не предназначен для открытой установки - степень защиты IP20 требует герметичного шкафа
• Не работает при напряжении ниже 340 В или выше 460 В - требуется стабилизация сети
• Не подходит для однофазных сетей или двигателей меньшей мощности без необходимости регулирования
• Требует качественного охлаждения - при длительной работе на пределе возможен отказ из-за перегрева
• Не имеет встроенного фильтра гармоник - при чувствительном оборудовании может потребоваться внешняя фильтрация

Примеры использования

• Лифтовая система - торможение с рекуперацией энергии снижает расходы на электроэнергию
• Конвейер с весовым контролем - изменение скорости по сигналу с датчика массы через аналоговый вход
• Шпиндель станка с ЧПУ - работа на частоте 400–600 Гц для высокоскоростной обработки
• Вентиляционная установка - автоматическое регулирование оборотов по уровню CO₂

Практические советы

• Перед запуском проверьте соответствие номинала двигателя и преобразователя - 37 кВт - это максимальная непрерывная мощность; 45 кВт допустимо лишь кратковременно
• Настройте параметры торможения (время и уровень) - слишком быстрое торможение вызывает перенапряжение даже с модулем
• Используйте экранированные кабели для аналоговых сигналов и MODBUS - помехи могут нарушить работу управления
• При использовании в условиях повышенной запылённости - обеспечьте фильтрацию воздуха в щите
• Зарегистрируйте устройство в сервисе EKF - получите доступ к прошивкам и техподдержке по артикулу vt100-037-3b
