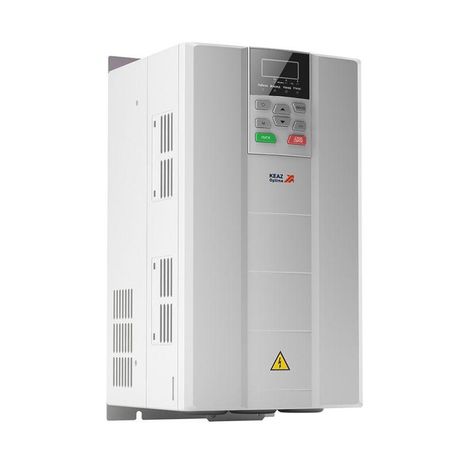

Преобразователь частоты OptiCore A300-37K-Н30К-380-0-Т |342665| КЭАЗ

Преобразователь частоты OptiCore A300-37K-Н30К-380-0-Т от КЭАЗ предназначен для точного регулирования скорости асинхронных и синхронных двигателей с постоянными магнитами. Этот аппарат подходит для промышленных автоматизированных систем, где важна стабильность работы и энергоэффективность.

Назначение и область применения

Преобразователь частоты OptiCore A300-37K-Н30К-380-0-Т управляет работой электродвигателей, изменяя частоту и напряжение на выходе. Он работает как в режиме открытого цикла (без обратной связи), так и в замкнутой системе с датчиками скорости. Применяется в машиностроении, пищевой промышленности, водоочистке, конвейерных линиях, насосных станциях и других областях, где требуется плавный запуск и регулирование нагрузки.

Технические характеристики

• Мощность: 37 кВт - обеспечивает управление двигателями средней и большой мощности;
• Номинальный ток: 72 А - соответствует нагрузкам до этого значения при работе в нормальных условиях;
• Сетевое напряжение: 323–437 В - совместим с трёхфазной сетью 380 В +-15%, что позволяет использовать его в большинстве промышленных объектов;
• Выходная частота: до 600 Гц - даёт возможность управлять высокоскоростными механизмами, например, шпинделями станков;
• Частота сети: 50/60 Гц - адаптирован для использования в России и за рубежом;
• Тип преобразования: U-преобразователь напряжения - формирует выходное напряжение произвольной формы, оптимизирующее работу двигателя;
• Защита: IP20 - защищён от контакта с пальцами и крупными предметами, но не от пыли и влаги; требует установки в закрытом щите;
• Интерфейс связи: RS-485 - позволяет интегрировать устройство в системы автоматизации через протоколы Modbus RTU;
• Подключение к ПК: есть - доступна настройка и диагностика через компьютер с помощью специального ПО;
• Задание параметров: ручное - настройка осуществляется через кнопки и дисплей на корпусе устройства.

Совместимость и монтаж

OptiCore A300-37K-Н30К-380-0-Т совместим с трёхфазными асинхронными двигателями и синхронными двигателями с постоянными магнитами. Для подключения необходимо соблюдать полярность фаз L1/L2/L3 и заземления PE. Монтаж допускается только в сухих помещениях внутри распределительных щитов класса защиты не ниже IP54. Учитывайте габариты аппарата - он занимает значительную площадь, поэтому заранее планируйте место установки. Подключение к ПК выполняется через USB-RS485 адаптер, который не входит в комплект.

Безопасность и стандарты

Преобразователь частоты OptiCore A300-37K-Н30К-380-0-Т соответствует требованиям безопасности ЕАЭС и международным стандартам IEC 61800-5-1. Защита IP20 исключает случайный контакт с токоведущими частями, но не защищает от внешних воздействий - обязательна установка в закрытом корпусе. Автоматическая защита от перегрузки, перегрева, короткого замыкания и потери фазы встроена в программное обеспечение устройства.

Преимущества

• Широкий диапазон выходной частоты (до 600 Гц) - позволяет управлять высокоскоростными приводами без дополнительных передаточных механизмов;
• Гибкая настройка через интерфейс RS-485 и ПК - удобно для сложных систем автоматизации;
• Устойчивая работа при колебаниях входного напряжения - надёжно функционирует даже при просадках в сети;
• Поддержка синхронных двигателей с ПМ - расширяет возможности применения в современных высокоэффективных системах;
• Производитель КЭАЗ - известный российский бренд с развитой сервисной сетью и гарантией на оборудование.

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 не защищает от влаги и пыли;
• Требуется принудительное охлаждение при длительной работе на предельной мощности - рекомендуется обеспечить вентиляцию в щите;
• Не поддерживает Ethernet, Profibus, CANopen - для сложных сетевых решений потребуются дополнительные модули или шлюзы;
• Настройка только ручная - отсутствует сенсорный экран или мобильное приложение, что усложняет операторскую работу без ПК;
• Не рассчитан на питание от однофазной сети - обязательно наличие трёхфазного ввода 380 В.

Примеры использования

• Привод конвейера на хлебозаводе - плавный запуск снижает механический износ ремней;
• Центробежный насос в системе водоснабжения - регулирование давления по сигналу от датчика;
• Шпиндель станка ЧПУ - достижение высоких оборотов (до 600 Гц) для точной обработки;
• Вентилятор в системе вентиляции - экономия энергии за счёт снижения скорости при малых нагрузках.

Практические советы

• Перед первым запуском проверьте соответствие номинального тока двигателя (не более 72 А) и напряжения питания (323–437 В);
• Обязательно используйте входной реактор и выходной dV/dt-фильтр при длинных кабелях (>50 м) - это продлит срок службы двигателя;
• Для удалённой настройки подключайте ПК через USB-RS485 адаптер и официальное ПО от КЭАЗ - это позволит сохранить профили настроек;
• Не открывайте крышку при включенном питании - даже при выключенном входе конденсаторы могут сохранять опасное напряжение;
• При использовании в условиях повышенной температуры (выше +40 C) снижайте нагрузку на 10% на каждый градус выше - чтобы избежать перегрева.
