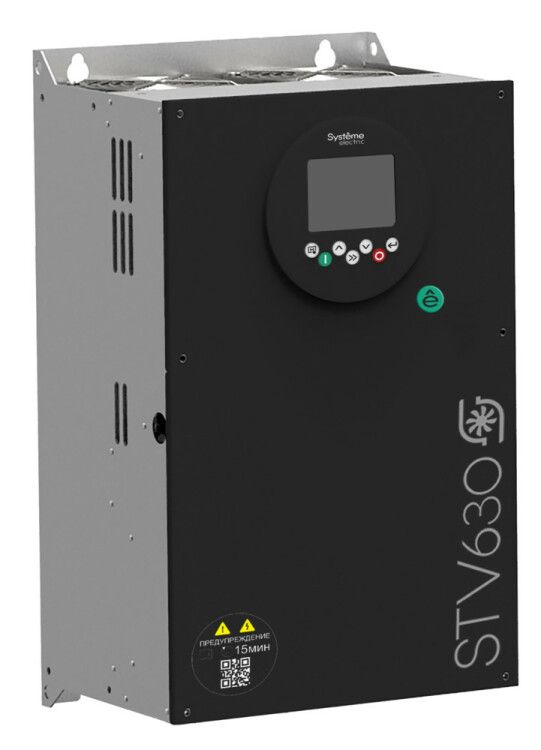

Преобразователь частоты STV630 37 кВт 400В ЭМС С3 + встр. DC реактор LCD панель оператора | STV630D37N4L1 Systeme Electric APC

Преобразователь частоты 37 кВт 400В ЭМС С3 с встроенным DC реактором и LCD панелью оператора - это устройство от бренда Systeme Electric для точного регулирования скорости трёхфазных асинхронных двигателей. Артикул stv630d37n4l1 предназначен для промышленных систем, где важна стабильность и надёжность работы, особенно в насосных и вентиляторных установках.

Назначение и область применения

Преобразователь частоты 37 кВт 400В ЭМС С3 с встроенным DC реактором и LCD панелью оператора используется для управления скоростью вращения электродвигателей мощностью до 37 кВт. Подходит для автоматизации технологических процессов: насосные станции, системы вентиляции, компрессоры, транспортеры, конвейеры. Благодаря встроенному DC-реактору и фильтру класса С3, устройство снижает помехи в сети, что делает его идеальным для чувствительных промышленных сред.

Технические характеристики

• Номинальная выходная мощность: 37 кВт
• Рабочее сетевое напряжение: 380–480 В переменного тока, 3 фазы
• Частота сети: 50/60 Гц
• Максимальная выходная частота: 599 Гц
• Номинальный ток: 75 А
• Степень защиты: IP20 - защищён от доступа пальцев и крупной пыли, не предназначено для уличной или влажной среды
• Интерфейсы: встроенные Modbus RTU, 6 дискретных входов (DI), 2 аналоговых входа (AI), 1 дискретный выход (DO), 2 реле (RO), 2 аналоговых выхода (AO), 1 термодатчик PTC
• Управление: встроенная LCD-панель оператора для настройки и мониторинга
• Встроенные элементы: DC-реактор, ЭМС-фильтр класса С3
• Размеры (Ш×В×Г): 245 × 425 × 201 мм
• Вес: 19,5 кг
• Типоразмер: C1
• Кол-во слотов для карт расширения: 1
• Покрытие печатных плат: класс 3С3 - повышенная устойчивость к влаге, пыли и химическим воздействиям
• Индикация: встроенный светодиод состояния

Совместимость и монтаж

Преобразователь частоты 37 кВт 400В ЭМС С3 с встроенным DC реактором и LCD панелью оператора совместим с большинством трёхфазных асинхронных двигателей до 37 кВт. Для монтажа требуется свободное место с хорошей вентиляцией - устройство не имеет защиты выше IP20, поэтому устанавливается внутри шкафа. Клеммы для подключения питания и двигателя расположены снизу и справа. Подключение проводов - крестообразными болтами, момент затяжки указывается в руководстве. Встроенный DC-реактор исключает необходимость внешнего дросселя, экономя место и время монтажа. Учитывайте габариты: 245×425×201 мм - требует соответствующего места в щите. Карта расширения устанавливается в один слот - позволяет добавить дополнительные интерфейсы (например, Profibus или CANopen).

Безопасность и стандарты

Преобразователь частоты 37 кВт 400В ЭМС С3 с встроенным DC реактором и LCD панелью оператора соответствует требованиям EN 61800-5-1 (безопасность управляемых приводов) и EN 61800-3 (электромагнитная совместимость). Встроенный ЭМС-фильтр класса С3 обеспечивает соответствие нормам для промышленных объектов без необходимости внешней фильтрации. Покрытие плат класса 3С3 повышает долговечность в условиях высокой запылённости и влажности внутри шкафа. Все цепи имеют изоляцию, соответствующую категории перенапряжения III.

Преимущества

• Встроенный DC-реактор снижает импульсные помехи и продлевает срок службы конденсаторов
• ЭМС-фильтр класса С3 исключает потребность в дорогостоящих внешних фильтрах
• LCD-панель позволяет настраивать параметры без подключения к компьютеру
• Modbus RTU встроен - не нужен дополнительный модуль для связи с PLC
• Покрытие плат класса 3С3 увеличивает надёжность в агрессивной среде
• Одиночный типоразмер C1 - стандартизированная компоновка для замены в существующих шкафах

Ограничения применения

• Не применяется вне закрытых шкафов - степень защиты IP20 не допускает попадание воды, пыли или масла
• Не рекомендован для взрывоопасных зон (не сертифицирован по ATEX/IECEx)
• Максимальная температура окружающей среды +40C - при более высоких значениях требуется принудительное охлаждение или снижение нагрузки
• Не поддерживает функции безопасности типа STO (Safe Torque Off) - для таких задач нужны модели с дополнительным контроллером
• Нет встроенного Ethernet - для удалённого контроля через TCP/IP требуется внешний шлюз

Примеры использования

• Автоматизация насосной станции водоснабжения - плавный пуск и поддержание давления
• Вентиляционные системы в промышленных цехах - энергосбережение при изменении нагрузки
• Линии производства с конвейерами - точная синхронизация скоростей
• Компрессоры с переменной производительностью - снижение пиковых нагрузок на сеть

Практические советы

• Перед первым запуском проверьте правильность подключения фаз L1/L2/L3 и PE - неверная коммутация вызывает отказ
• При использовании длинных кабелей между преобразователем и двигателем (более 50 м) используйте экранированные кабели и заземлите экран с двух сторон
• Настройте параметры ускорения/замедления - слишком быстрый пуск может вызывать скачки тока даже при номинальной мощности
• Для длительной работы при максимальной нагрузке (37 кВт) обеспечьте вентиляцию шкафа - нагрев корпуса достигает 50–60C
• Зарегистрируйте артикул stv630d37n4l1 в сервисном центре Systeme Electric - гарантия распространяется на 2 года при соблюдении условий эксплуатации
• При замене старого преобразователя - учтите, что типоразмер C1 совпадает с рядом других моделей SE, но параметры настройки отличаются - не копируйте прошивку с другого устройства
