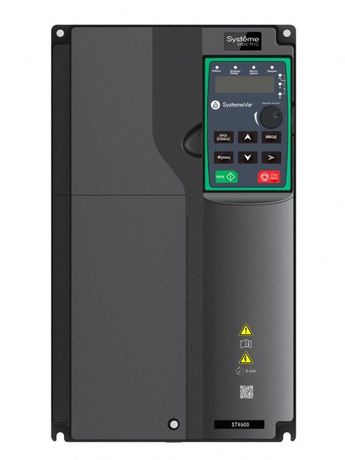

Преобразователь частоты STV600 37 кВт 400В | STV600D37N4 SE APC

Преобразователь частоты STV600 37 кВт 400В от Systeme Electric - устройство для точного регулирования скорости трёхфазных асинхронных двигателей мощностью до 37 кВт. Он предназначен для работы в промышленных системах, особенно там, где важна энергоэффективность: насосы, вентиляторы, конвейеры. Артикул stv600d37n4 соответствует модели из серии SystemeVar с базовой комплектацией.

Назначение и область применения

Преобразователь частоты STV600 37 кВт 400В используется для управления скоростью вращения электродвигателей путём изменения частоты и напряжения питания. Особенно эффективен в задачах с переменной нагрузкой: циркуляция жидкостей, принудительная вентиляция, транспортировка материалов. Подходит для автоматизации технологических процессов в пищевой, химической, водоочистной и других отраслях промышленности.

Технические характеристики

• Напряжение сети: 3×400 В +-15…+10% (допустимый диапазон 340–440 В)
• Номинальная выходная мощность: 37 кВт (кратковременно до 75 кВт - 110% за 60 сек)
• Номинальный выходной ток: 75 А
• Выходная частота: до 400 Гц
• Тип управления: скалярное и векторное (без энкодера)
• Защита корпуса: IP20 - только для установки внутри шкафа
• Питание: 50/60 Гц
• Температурный диапазон: -10 C … +50 C; при температуре выше +40 C снижаются номинальные параметры
• Интерфейсы связи: Modbus RTU (встроенный); опционально - PROFIBUS DP, PROFINET, CANopen через платы расширения
• Аналоговые входы: 2 (0–10 В / 4–20 мА)
• Цифровые входы: 6 (из них 1 можно использовать как счетчик импульсов)
• Аналоговые выходы: 2 (0–10 В / 4–20 мА)
• Цифровые выходы: 1 (реле) + 2 релейных выхода (только для моделей, выпущенных после 15.03.2023 - с маркировкой QCPASS)
• Габариты: 200 × 340,6 × 184,6 мм
• Вес: 7,5 кг
• Гарантия: 24 месяца
• Конформное покрытие плат: класс 3С3 (EN 60721-3-3) - устойчивость к влаге и запылению внутри шкафа

Совместимость и монтаж

STV600 37 кВт 400В - встраиваемый преобразователь. Устанавливается исключительно внутрь электрического шкафа. Доступны два способа крепления: настенный и фланцевый. Для правильной установки требуется свободное пространство вокруг устройства для вентиляции - минимум 100 мм сверху и снизу. Клеммы для подключения силовых проводов рассчитаны на сечение до 25 мм2. Панель оператора - съёмная LED, подключение осуществляется через разъём. Для удобства настройки можно заменить её на выносную LCD-панель SEOP-1205. Расширение I/O возможно через два слота: SEOP-1628 (добавляет 4 DI, 1 AI, 1 DO, 2 RO) или SEOP-1630 (2 DI, 6 RO).

Безопасность и стандарты

Устройство соответствует требованиям безопасности EN 61800-5-1 и EMC EN 61800-3. Отсутствие встроенного ЭМС-фильтра требует обязательной установки внешнего фильтра при работе рядом с чувствительным оборудованием. Также необходимо предусмотреть внешний DC-реактор и моторный дроссель при длинных кабелях между преобразователем и двигателем (>10 м) для снижения высших гармоник и перенапряжений. Сертификаты на продукцию подтверждают соответствие нормам для промышленной зоны.

Преимущества

• Поддержка двух режимов управления - скалярного (простой контроль) и векторного (точная скорость и момент без датчика)
• Встроенные алгоритмы для насосов и вентиляторов - экономия энергии до 40%
• Пожарный режим - автоматическое повышение мощности при сигнале от системы пожаротушения
• Гибкая система расширения: два слота для плат, совместимость с популярными промышленными сетями
• Профессиональное ПО SystemeVAR Studio - позволяет легко настроить параметры, выполнить диагностику и сохранить профили
• Конформное покрытие плат - повышенная надёжность в условиях повышенной влажности и пыли внутри шкафа

Ограничения применения

• Не предназначена для открытой установки - степень защиты IP20 требует герметичного шкафа
• Отсутствуют встроенные ЭМС-фильтр и DC-реактор - они должны быть установлены дополнительно при наличии помех или длинных кабелей
• Нет встроенного моторного дросселя - рекомендовано при использовании с двигателями на удалении более 10 метров
• При температуре выше +40 C снижается допустимая выходная мощность - необходима активная вентиляция шкафа
• Релейные выходы (2 шт.) есть только у моделей, произведенных после 15.03.2023 - проверьте маркировку QCPASS на упаковке

Примеры использования

• Система водоснабжения: регулирование давления в трубопроводе за счёт изменения оборотов насоса
• Вентиляционная установка: изменение скорости в зависимости от уровня CO₂ или температуры
• Линия производства: согласование скорости конвейера с производительностью оборудования
• Пожарные насосы: автоматический переход в режим максимальной мощности при получении сигнала от пожарной тревоги
• Компрессоры: плавный пуск и поддержание давления без гидроаккумуляторов

Практические советы

• Перед первым запуском используйте ПО SystemeVAR Studio - это ускоряет настройку и снижает риск ошибок
• При подключении кабелей к двигателю соблюдайте минимальное расстояние от силовых проводов до сигналов - не менее 20 см, лучше экранировать
• Для длительной работы при температуре выше +35 C установите дополнительную вентиляцию в шкафу
• Если используется Modbus RTU - проверьте адрес устройства и скорость передачи (по умолчанию 9600 бод, 8N1)
• Замена панели оператора возможна без отключения питания - достаточно отсоединить разъём
• При необходимости увеличить количество дискретных выходов - выбирайте плату SEOP-1630 вместо SEOP-1628
• Обязательно проверьте наличие маркировки QCPASS на упаковке - она гарантирует наличие второго релейного выхода
