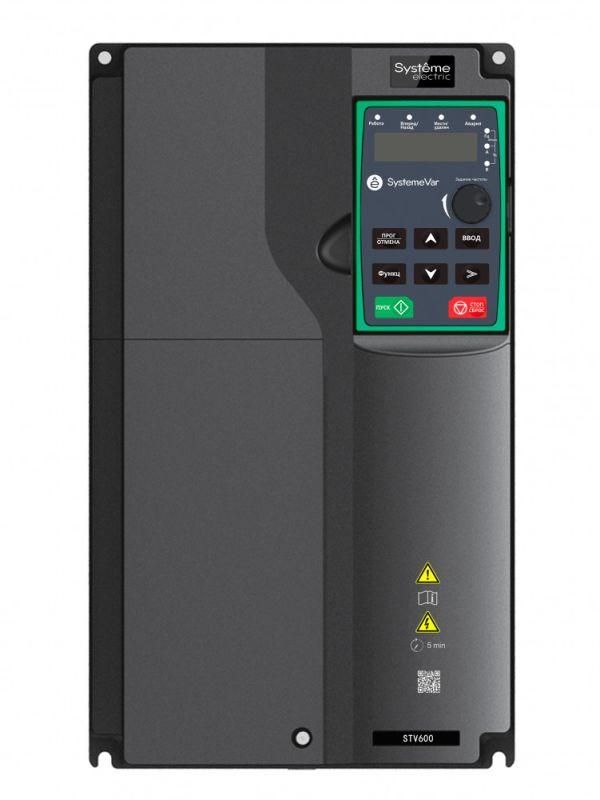

Преобразователь частоты STV600 37 кВт 400В с DC реакт. | STV600D37N4L1 SE APC

Преобразователь частоты 37 кВт 400В с реактором DC/входным SE (артикул stv600d37n4l1, бренд Systeme Electric) предназначен для точного регулирования скорости трёхфазных асинхронных двигателей в промышленных системах. Устройство оснащено встроенным DC-реактором, что снижает помехи в сети и повышает надёжность работы, особенно в условиях нестабильного питания.

Назначение и область применения

Преобразователь частоты 37 кВт 400В с реактором DC/входным SE используется для управления двигателями в системах, где требуется плавное изменение скорости: насосы, вентиляторы, компрессоры, конвейеры и другие механизмы с переменной нагрузкой. Подходит для промышленных зон с жесткими требованиями к энергоэффективности и стабильности работы. Особенно эффективен в задачах с постоянным моментом (например, вентиляция) или переменным моментом (например, циркуляционные насосы).

Технические характеристики

• Номинальная мощность: 37 кВт (возможно кратковременное перегрузка до 75 кВт на 60 секунд)
• Номинальный ток: 75 А
• Напряжение сети: 3×400 В +-15…+10% (диапазон 340–440 В)
• Частота сети: 50/60 Гц, допустимое отклонение +-0,05%
• Выходное напряжение: до 400 В
• Максимальная выходная частота: 400 Гц
• Управление: скалярное и векторное (без энкодера)
• Степень защиты: IP20 - для установки внутри шкафа управления
• Температурный диапазон: -10C … +50C; при температуре выше +40C снижаются номинальные параметры
• Аналоговые входы/выходы: 2 входа / 2 выхода
• Цифровые входы: 6
• Цифровые выходы: 1
• Релейные выходы: 2 (только для устройств, выпущенных после 15 марта 2023 г.)
• Интерфейсы связи: Modbus RTU (встроенный); опционально - PROFIBUS DP, PROFINET, CAN/CANopen через модуль расширения
• Габариты: 200 × 340,6 × 184,6 мм
• Вес: 10,5 кг
• Конформное покрытие плат: класс 3С3 (EN 60721-3-3) - защищает от влаги, пыли и химических воздействий

Совместимость и монтаж

Преобразователь частоты 37 кВт 400В с реактором DC/входным SE рассчитан на встраивание в силовой шкаф. Возможны два способа крепления: настенный и фланцевый. Для обеспечения нормального теплоотвода необходимо соблюдать минимальные зазоры вокруг корпуса - рекомендовано минимум 100 мм спереди и по бокам. Встроенный DC-реактор исключает необходимость внешнего подключения, но требует наличия качественного воздушного потока в шкафу. Панель оператора - съёмная LED, дополнительно можно установить выносную LCD-панель SEOP-1205. Расширение I/O возможно через два слота: SEOP-1628 (добавляет 4 DI, 1 AI, 1 DO, 2 RO) или SEOP-1630 (добавляет 2 DI, 6 RO).

Безопасность и стандарты

Преобразователь соответствует требованиям EN 61800-5-1 (безопасность приводов) и EN 61800-3 (электромагнитная совместимость). Отсутствие встроенного ЭМС-фильтра требует обязательного подключения внешнего фильтра при работе в чувствительных сетях (например, рядом с PLC или измерительными приборами). Конформное покрытие плат соответствует классу 3С3 - обеспечивает долговечность в агрессивных промышленных средах. Гарантия - 24 месяца.

Преимущества

• Встроенный DC-реактор снижает высшие гармоники в сети, продлевает срок службы конденсаторов и уменьшает риск сбоев от скачков напряжения
• Поддержка векторного управления без датчика - позволяет точно контролировать крутящий момент даже при малых оборотах
• Наличие пожарного режима - автоматическое увеличение мощности при аварийной ситуации (например, в системах вентиляции в случае возгорания)
• Два слота для расширения интерфейсов - гибкая адаптация под нужды системы без замены всего устройства
• Поддержка ПО SystemeVAR Studio - удобная настройка, диагностика и мониторинг через USB/COM-порт

Ограничения применения

• Не предназначен для открытой установки - степень защиты IP20 требует герметичного шкафа
• Отсутствие встроенного ЭМС-фильтра делает устройство восприимчивым к помехам в промышленных сетях без дополнительной защиты
• Не работает при температуре ниже -10C без предварительного прогрева
• При температуре выше +40C номинальная мощность снижается - требуется принудительное охлаждение шкафа
• Релейные выходы в количестве 2 шт. есть только у устройств, произведенных после 15 марта 2023 года - проверьте маркировку QCPASS на упаковке

Примеры использования

• Система водоснабжения: регулирование давления в трубопроводе за счет изменения частоты насосов
• Вентиляционная система: автоматическая подстройка мощности в зависимости от уровня CO₂ или температуры
• Производственный конвейер: плавный запуск и остановка с учетом веса груза
• Компрессорная установка: снижение потребления электроэнергии при низкой нагрузке

Практические советы

• Перед монтажом проверьте соответствие напряжения сети - допустимый диапазон 340–440 В, но лучше использовать стабилизированный источник
• Обязательно используйте внешний ЭМС-фильтр, если рядом установлены чувствительные контроллеры или датчики
• Для удалённой настройки подключите выносную LCD-панель SEOP-1205 - она значительно ускоряет ввод в эксплуатацию
• При использовании расширительных плат (SEOP-1628/1630) учтите, что они занимают место в шкафу и требуют дополнительного питания
• Загрузите ПО SystemeVAR Studio перед первым запуском - позволит легко импортировать профили для насосов и вентиляторов
• Проверьте наличие маркировки QCPASS на упаковке - это гарантирует наличие двух релейных выходов
