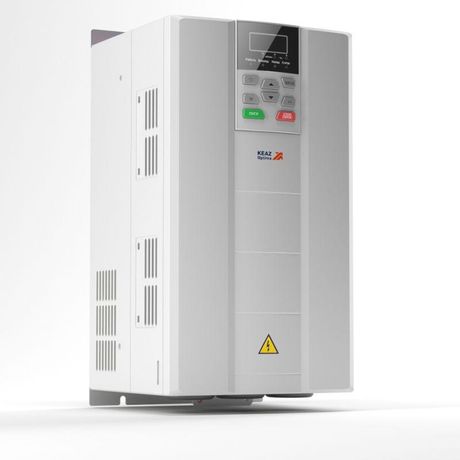

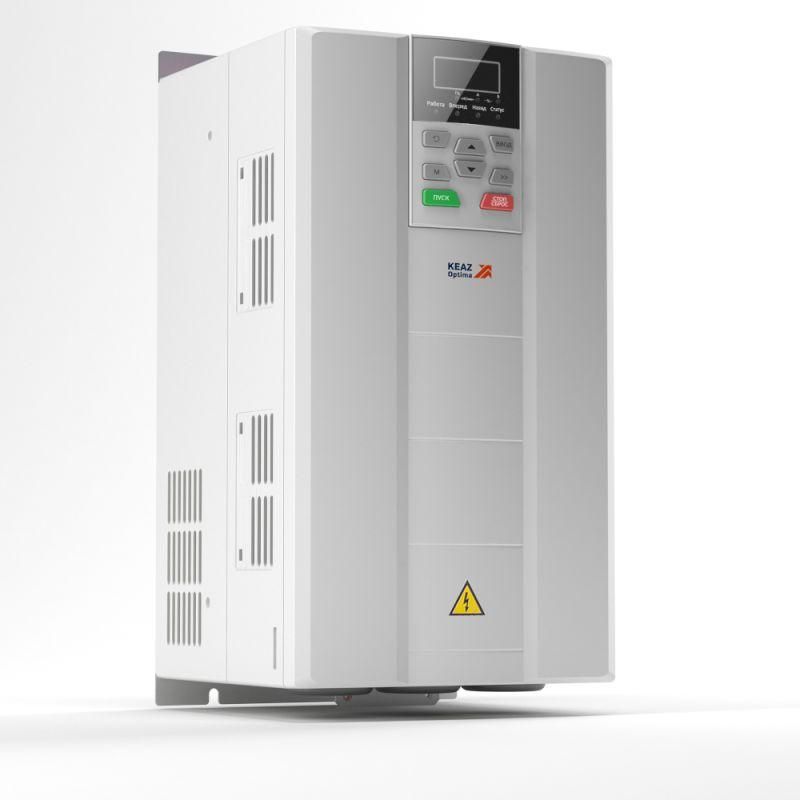

Преобразователь частоты OptiCore A600-Н37К-380-0-Т | 348455 КЭАЗ

Преобразователь частоты 37 кВт 342-484 В 600 Гц 3/3 фаз с блоком управления, подключение ПК, IP20 от КЭАЗ - устройство для точного регулирования скорости и момента асинхронных и синхронных двигателей в промышленных системах. Артикул 348455 подходит для задач, требующих высокой надежности и интеграции в автоматизированные системы.

Назначение и область применения

Преобразователь частоты 37 кВт используется для управления электродвигателями в системах с переменной нагрузкой. Подходит для конвейеров, насосов, компрессоров, краново-мостового оборудования, станков с ЧПУ и других приводов, где требуется плавный запуск, точная скорость или энергосбережение. Благодаря наличию рекуперации, устройство эффективно работает в системах с часто меняющимся направлением движения - например, в лифтах, тяговых установках или испытательных стендах.

Технические характеристики

• Мощность: 37 кВт - обеспечивает работу двигателей средней и большой мощности;
• Выходная частота: до 600 Гц - позволяет управлять двигателями на высоких оборотах, включая шпиндели и центрифуги;
• Сетевое напряжение: 342–484 В - совместим с трехфазной сетью 380–480 В, включая колебания в пределах +-20%;
• Номинальный ток: 80 А - соответствует нагрузке на двигатель при максимальной мощности;
• Фазность: 3/3 - питание и выход - трёхфазные, подходит для промышленных сетей;
• Рекуперация: да - возвращает избыточную энергию обратно в сеть при торможении, снижает потребление и тепловую нагрузку;
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и крупным предметам, но не от пыли и воды; требует установки в закрытом щите;
• Интерфейс связи: RS-485 - возможность подключения к контроллерам, HMI, SCADA через протокол Modbus RTU;
• Блок управления: есть - позволяет задавать параметры вручную через кнопки и дисплей на корпусе;
• Тип преобразования: U-преобразователь напряжения - классический тип для большинства промышленных применений;
• Частота сети: 50/60 Гц - универсальное соответствие международным стандартам.

Совместимость и монтаж

Преобразователь частоты 37 кВт от КЭAZ имеет стандартные клеммы для подключения питания, двигателя и внешних сигналов. Для монтажа необходима установка в электрощит с принудительной вентиляцией - IP20 не допускает открытой эксплуатации. Подключение ПК осуществляется через RS-485 с использованием USB-RS485 адаптера и программного обеспечения K-EZ Configurator. Убедитесь, что посадочные размеры устройства соответствуют вашему шкафу - габариты указаны в техдокументации. Монтаж выполняйте с соблюдением минимальных зазоров вокруг аппарата для теплоотвода.

Безопасность и стандарты

Преобразователь частоты 37 кВт соответствует требованиям IEC 61800-5-1 и ГОСТ Р 51319. Применяет внутренние защиты: от перегрузки, перегрева, короткого замыкания, потери фазы и перенапряжения. Наличие рекуперации требует проверки совместимости с сетью - перед подключением убедитесь, что сеть может принимать обратную мощность. Не используйте в взрывоопасных зонах - степень защиты IP20 исключает применение в опасных средах.

Преимущества

• Поддержка рекуперации - экономия энергии при торможении, особенно выгодно при длительной работе;
• Высокая выходная частота (до 600 Гц) - расширяет возможности для высокоскоростных приводов;
• Встроенная система управления - не требует внешнего ПЛК для базовой настройки;
• Готовый интерфейс RS-485 - легко интегрируется в существующие АСУ ТП без доработки;
• Перегрузочная способность до 200% - устойчив к кратковременным перегрузкам, характерным для кранов и конвейеров.

Ограничения применения

• Не предназначена для открытой установки - IP20 требует герметичного шкафа;
• Отсутствуют встроенные Ethernet-интерфейсы (Profibus, Profinet и др.) - для них нужны дополнительные модули;
• Задание параметров только ручное - нельзя настраивать удаленно без ПК и ПО;
• Не подходит для однофазных сетей - требует трёхфазного питания 342–484 В;
• Не применяется в условиях повышенной влажности, пыли, химических паров - нужна дополнительная защита окружающей среды.

Примеры использования

• Конвейерная линия с изменяемой скоростью - плавный старт и остановка без ударных нагрузок;
• Центробежный насос в системе водоснабжения - регулирование давления по принципу “давление = частота”;
• Крановый привод с позиционированием - использование встроенных алгоритмов управления тормозом и перемещением;
• Шпиндель станка с ЧПУ - работа на частотах до 600 Гц для высокоточных операций;
• Испытательный стенд - воспроизведение циклических нагрузок с рекуперацией энергии.

Практические советы

• Выбирайте преобразователь частоты 37 кВт с запасом по мощности - если двигатель близок к 37 кВт, лучше взять 45 кВт, чтобы избежать перегрева;
• Обязательно подключите входной реактор и выходной dV/dt-фильтр при длинных кабелях (>30 м) - это продлит срок службы двигателя;
• Настройте параметры торможения и времени разгона - слишком быстрый старт вызывает скачки тока;
• Для сложных систем используйте ПК + ПО K-EZ Configurator - проще настроить все параметры, чем вручную;
• Проверьте совместимость с двигателем - синхронные двигатели с постоянными магнитами требуют правильной настройки параметров возбуждения;
• При эксплуатации в жарком помещении - увеличьте объем вентиляции или добавьте дополнительный охладитель.
