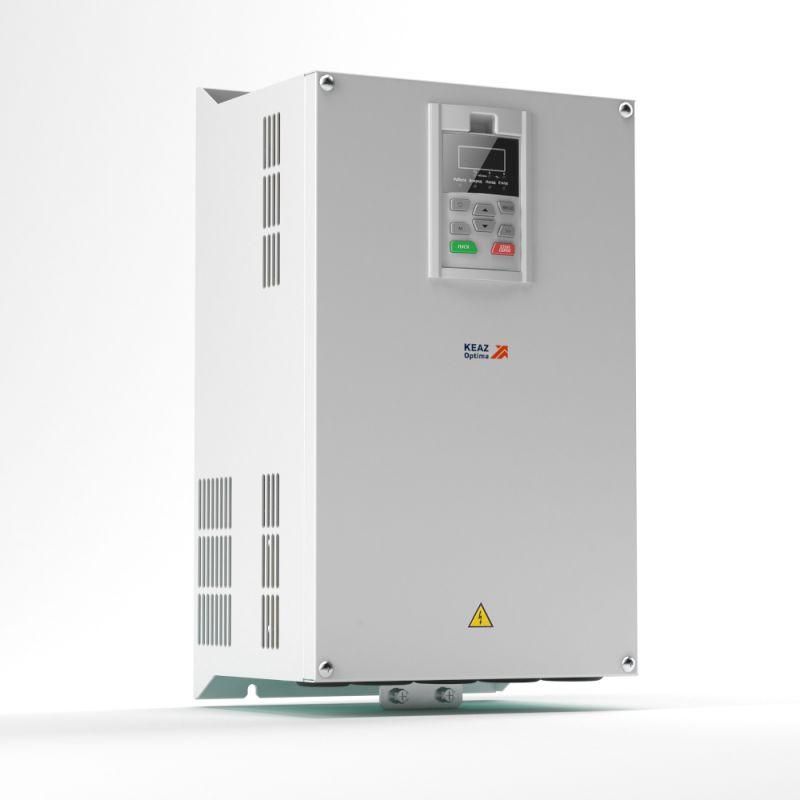

Преобразователь частоты OptiCore A600-Н45К-380-D-Т | 348456 КЭАЗ

Преобразователь частоты 45 кВт 342-484 В 600 Гц 3/3 фаз с блоком управления, подключение ПК, IP20 от КЭАЗ - устройство для точного регулирования скорости и момента асинхронных и синхронных двигателей в промышленных системах. Артикул 348456 подходит для задач, требующих высокой надежности и интеграции в автоматизированные системы.

Назначение и область применения

Преобразователь частоты 45 кВт используется для управления электродвигателями в системах с переменной нагрузкой. Он обеспечивает плавный запуск, стабильную работу на различных скоростях и энергоэффективность. Подходит для приводов конвейеров, насосов, компрессоров, краново-мостового оборудования, станков с ЧПУ и систем намотки. Благодаря наличию рекуперации, эффективен в установках с частыми торможениями - например, лифтах, эскалаторах или подъёмных механизмах.

Технические характеристики

• Мощность: 45 кВт - максимальная выходная мощность для устойчивой работы с двигателями до этого класса;
• Напряжение питания: 342–484 В - совместим с трёхфазной сетью 380 В +-15%, включая колебания в промышленных условиях;
• Выходная частота: до 600 Гц - позволяет управлять высокоскоростными приводами, в том числе шпинделями станков и центрифугами;
• Номинальный ток: 83 А - соответствует нагрузке на двигатель при номинальной мощности;
• Тип преобразователя: U-преобразователь напряжения - формирует синусоидальное напряжение на выходе, снижает механический износ двигателя;
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, но не от воды и пыли; требует установки в закрытом щите;
• Частота сети: 50/60 Гц - работает в любых регионах с промышленным питанием;
• Блок управления: есть - возможность ручной настройки через кнопки и дисплей на корпусе;
• Интерфейс связи: RS-485 - поддерживает протокол Modbus RTU для подключения к PLC и SCADA-системам;
• Рекуперация: да - возвращает энергию торможения в сеть, снижает потребление и тепловую нагрузку;
• Способ задания параметров: ручной - настройка осуществляется через встроенную клавиатуру, без обязательного ПК.

Совместимость и монтаж

Преобразователь частоты 45 кВт от КЭАЗ имеет стандартные клеммы для подключения трёхфазного входа и выхода на двигатель. Для монтажа требуется свободное пространство вокруг устройства - минимум 100 мм с боков и сверху для вентиляции. Установка допускается только в сухих помещениях внутри распределительных щитов с степенью защиты не ниже IP54. Подключение ПК не обязательно, но возможно через RS-485 для диагностики и программирования с помощью ПО K-EAZ Configurator. Посадочные размеры и крепления соответствуют стандартам IEC 61800-5-1.

Безопасность и стандарты

Преобразователь частоты 45 кВт соответствует требованиям EN 61800-5-1 (безопасность приводов), EN 61800-3 (электромагнитная совместимость) и GOST R 51319. Присутствует внутренняя защита от перегрева, перегрузки, короткого замыкания и потери фазы. Наличие рекуперации требует соблюдения правил заземления и контроля качества сети - возможна передача энергии обратно в сеть, что влияет на другие потребители.

Преимущества

• Поддержка высокой выходной частоты (до 600 Гц) - идеально для высокоскоростных технологий;
• Рекуперация энергии - экономия до 30% в циклических процессах;
• Гибкая настройка через блок управления - можно работать без компьютера;
• RS-485 интерфейс - простая интеграция в существующие АСУ ТП;
• Перегрузочная способность до 200% - устойчивость к кратковременным перегрузкам, характерным для кранов и конвейеров;
• Совместимость с двигателями с постоянными магнитами - расширяет круг применяемых приводов.

Ограничения применения

• Степень защиты IP20 исключает использование вне закрытых щитов - нельзя устанавливать на открытых площадках или в сырых цехах;
• Отсутствие встроенного Ethernet или других промышленных протоколов (Profibus, EtherCAT) - для них нужны внешние модули;
• Ручная настройка не подходит для сложных алгоритмов - для автоматизации лучше использовать ПК и ПО;
• Не предназначена для однофазных сетей - требует трёхфазного питания 342–484 В;
• При работе на предельной частоте 600 Гц возможен повышенный нагрев - необходима принудительная вентиляция.

Примеры использования

• Конвейерная линия с изменяемой скоростью и торможением - рекуперация снижает расходы на электроэнергию;
• Шпиндель станка с ЧПУ - частота до 600 Гц обеспечивает высокую точность обработки;
• Лифтовой привод - плавный старт и остановка, безопасное торможение с возвратом энергии;
• Центрифуга для химических производств - стабильная работа на высоких оборотах;
• Намоточная машина - система учёта пройденного пути и управления натяжением провода.

Практические советы

• Выбирая преобразователь частоты 45 кВт, проверьте соответствие номинального тока двигателя (не более 83 А);
• Для долгой службы используйте фильтры на входе - они снизят помехи в сети и продлят срок службы;
• Если нужна связь с PLC, убедитесь, что контроллер поддерживает Modbus RTU по RS-485;
• При использовании рекуперации установите автономный контур заземления и следите за уровнем напряжения в сети;
• Не забывайте про вентиляцию - даже при IP20 перегрев - основная причина отказов;
• Артикул 348456 - часть серии OptiCore A600; все документы, ПО и сервисные услуги доступны на сайте КЭАЗ.
